Montageanleitung für Rundsteckverbinder Stäubli 16BV-GS
Detaillierte Montageanleitung für den Stäubli 16BV-GS Rundsteckverbinder mit durchgehender Schirmung. Diese Anleitung enthält alle notwendigen Schritte zur Vorbereitung, Installation, Verkabelung und Wartung des Steckverbinders.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Stäubli 16BV-GS ist ein Rundsteckverbinder mit durchgehender Schirmung. Die Montage erfordert das Crimpen des Kabels, die korrekte Verschraubung der Gehäuseteile mit den spezifizierten Drehmomenten und die Verwendung des Bajonett-Verriegelungssystems. S. 1, 8, 19
Wichtigste Schritte
- Kabel vorbereiten und crimpen S. 6, 7
- Steckverbinder montieren S. 8, 9
- Mikroschalter installieren S. 17
Erste Inbetriebnahme
- Verriegelung prüfen S. 19
Probleme und Lösungen
Sicherungsschraube (31009552) muss eingedreht sein, wenn kein Mikroschalter genutzt wird.
S. 17Wartung und Reset
- Kontakteinsatz demontieren S. 11, 12
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Drehmoment Befestigungsmutter | 35-40 Nm | Anzugsdrehmoment für die Befestigungsmutter der Einbaubuchse. | S. 10 |
| Plattendicke | max. 12 mm | Maximale Dicke der Montageplatte. | S. 5 |
Wo es im PDF steht
- Sicherheitshinweise S. 2, 3
- Produktübersicht S. 4
- Montageanleitung S. 5, 16
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Montage- und Installationsanweisungen für den Rundsteckverbinder 16BV-GS mit durchgehender Schirmung. Die Installation darf nur von qualifiziertem Fachpersonal unter Einhaltung der Sicherheitsvorschriften durchgeführt werden. Das System darf nicht unter Last getrennt werden.
Sicherheitshinweise
- Arbeiten dürfen nur im spannungsfreien Zustand durchgeführt werden.
- Die fünf Sicherheitsregeln für Arbeiten an elektrischen Anlagen sind zu beachten (Freischalten, gegen Wiedereinschalten sichern, Spannungsfreiheit feststellen, Erden und Kurzschließen, benachbarte unter Spannung stehende Teile abdecken).
- Verwenden Sie nur von Stäubli spezifizierte Komponenten und Werkzeuge.
- Der Steckverbinder muss vor Feuchtigkeit und Schmutz geschützt werden.

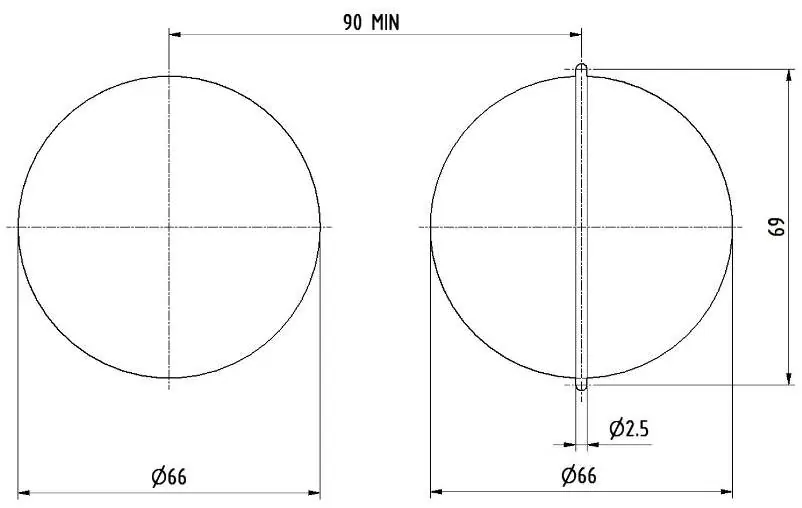

Vorbereitung der Installation
Die maximale Dicke der Montageplatte beträgt 12 mm. Bei Verwendung der Verdrehsicherung muss die Platte eine Mindestdicke von 3,5 mm aufweisen. Bei mehreren Steckverbindern ist ein Mindestabstand von 90 mm (Mitte zu Mitte) einzuhalten.


Kabelvorbereitung und Crimpen
Das Kabel muss gemäß den Angaben in Tabelle 1 und 3 vorbereitet werden. Verwenden Sie zum Crimpen die empfohlenen Elpress-Crimpzangen (V1311C oder V1311C2-A) mit den passenden hexagonalen Crimpeinsätzen. Achten Sie darauf, dass das Kabel im Sichtloch der Crimphülse sichtbar ist.

Montage des Steckverbinders
Die Montage umfasst das Aufschieben des Kabelverschraubungsgehäuses, das Fixieren des Schirmgeflechts mit Isolierband und das Einsetzen der Crimphülse in den Kontakteinsatz. Die Verschraubungen müssen mit den in Tabelle 4 angegebenen Drehmomenten angezogen werden (z.B. 35-40 Nm für die Befestigungsmutter).

Wartung und Demontage
Die Anleitung beschreibt detailliert die Demontage der Kontakteinsätze und des Mikroschalters. Falls der Mikroschalter nicht verwendet wird, muss die Sicherungsschraube (Bestell-Nr. 31009552) eingedreht werden, um die Schirmung nicht zu unterbrechen.

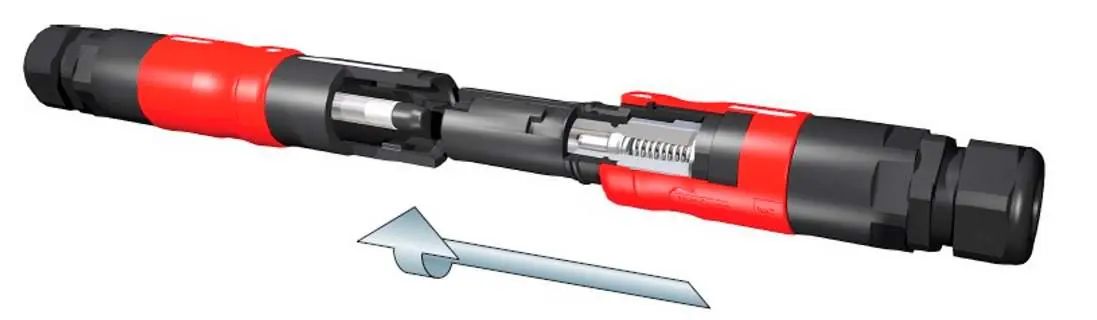

Verriegelungsprinzip
Das BV-System (Bajonettverriegelung) erfordert das Ausrichten der Markierungen, ein axiales Eindrücken und eine 90°-Drehung nach rechts zum Verriegeln. Zum Entriegeln wird der Stecker eingedrückt und um 90° nach links gedreht.

Praktische Hilfe
Typische Probleme
Wenn kein Mikroschalter verwendet wird, muss die Sicherungsschraube (31009552) zwingend eingedreht sein.
Prüfen Sie die Ausrichtung der Markierungen auf Stecker und Buchse. Der Stecker muss axial eingedrückt und um 90° gedreht werden.
Der Kontakteinsatz kann herausfallen, wenn kein Kabel angeschlossen ist. Achten Sie auf korrekte Einrastung.
Vor der Verwendung
- Qualifiziertes Personal für die Montage sicherstellen.
- Anlage spannungsfrei schalten.
- Alle benötigten Werkzeuge (Crimpzange, Drehmomentschlüssel, Hakenschlüssel) bereitlegen.
- Kabelquerschnitt und Crimphülse gemäß Tabelle 3 prüfen.
- Montageplatte auf korrekte Dicke (max. 12mm) prüfen.
Technische Daten in der Praxis
- Plattendicke
- Maximal 12 mm, bei Verdrehsicherung mindestens 3,5 mm.
- Drehmoment Befestigungsmutter
- 35-40 Nm.
- Mikroschalter Tiefe
- 2+0,5 mm.
Abbildungen und Diagramme
- Tabelle 1: Übersicht der Bestellnummern und Kabelbereiche.
- Tabelle 3: Crimp-Parameter (Matrizen, Querschnitte, Dimensionen).
- Tabelle 4: Drehmomente für Kabelverschraubungen.
Modellkompatibilität
- Nur Original Stäubli Komponenten verwenden.
- Nicht mit Steckverbindern anderer Hersteller kombinieren, auch wenn diese als 'Stäubli-kompatibel' bezeichnet werden.
