Bedienungsanleitung für Star Wars 08-22-2023-V1 Stormtrooper Armor Kit
Detaillierter Leitfaden für das Star Wars Stormtrooper Armor Kit. Enthält eine vollständige Teileliste, Anweisungen zum Gurtsystem und Montagehinweise für die Rüstungsteile.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Montage- und Konfigurationsleitfaden für das Star Wars Stormtrooper Armor Kit. Es enthält eine detaillierte Aufschlüsselung aller Rüstungsteile, eine Übersicht des Gurtsystems sowie visuelle Anleitungen zur korrekten Positionierung der Komponenten am Körper.
Teileliste
Das Kit besteht aus einer Vielzahl von Rüstungsteilen, die in der Anleitung nummeriert sind. Dazu gehören unter anderem:
- Helm und Brustplatte
- Schulter-, Bizeps-, Unterarm- und Handplatten
- Oberschenkel-, Knie- und Wadenprotektoren
- Gürtel, Detonator-Einheit und verschiedene Kunststoffstreifen zur Verstärkung
Gurtsystem
Das Gurtsystem umfasst 25 Einzelteile, darunter verschiedene elastische Bänder, Gurtbänder, Haken und Druckknöpfe. Die Anleitung bietet spezifische Maße für die elastischen Bänder (z. B. 2 Zoll x 5 Zoll, 1 Zoll x 6 Zoll) und zeigt die genaue Platzierung der Befestigungspunkte an der Brust- und Rückenplatte sowie an den Gliedmaßen.
Montage und Positionierung
Die Montage erfolgt durch die Verbindung der Rüstungsteile mittels des Gurtsystems. Wichtige Schritte umfassen:
- Verbindung der Schulter- und Bizeps-Teile.
- Anbringung der Unterarm- und Handplatten.
- Konfiguration der Riemen für die Rücken- und Brustplatte.
- Verwendung der mitgelieferten Kunststoffstreifen zur Verstärkung der Gelenkbereiche.
Die visuelle Dokumentation zeigt die korrekte Anordnung der Riemen, um eine authentische Passform der Stormtrooper-Rüstung zu gewährleisten.
Herstellerinformationen
Star Wars
Praktische Hilfe
Typische Probleme
Unklare Zuordnung der Riemenlängen
Verwenden Sie die detaillierte Übersicht auf Seite 4, die die genauen Maße (Breite x Länge) für jedes elastische Band und Gurtband auflistet.
Falsche Positionierung der Riemen
Beachten Sie die Diagramme auf den Seiten 5, 6 und 7, die genau zeigen, welche Riemen an welcher Stelle der Rüstung (z. B. Rücken/Brust, Bizeps zu Unterarm) befestigt werden müssen.
Vor der Verwendung
- Vollständigkeit der 33 Rüstungsteile prüfen.
- Vollständigkeit der 25 Teile des Gurtsystems prüfen.
- Identifikation der Kunststoffstreifen (Teile 36-42) zur Verstärkung.
- Bereitstellung der notwendigen Werkzeuge für die Montage der Druckknöpfe.
Technische Daten in der Praxis
- Elastische Bänder
- Verschiedene Längen (z. B. 5, 6, 8, 10 Zoll) für die flexible Verbindung der Rüstungsteile.
- Gurtband (Webbing)
- Stabile Verbindungsstücke für tragende Bereiche der Rüstung.
- Druckknöpfe (Female Snaps)
- Verschlussmechanismen, die an spezifischen Stellen wie Teil 05 oder 06 angebracht werden.
Abbildungen und Diagramme

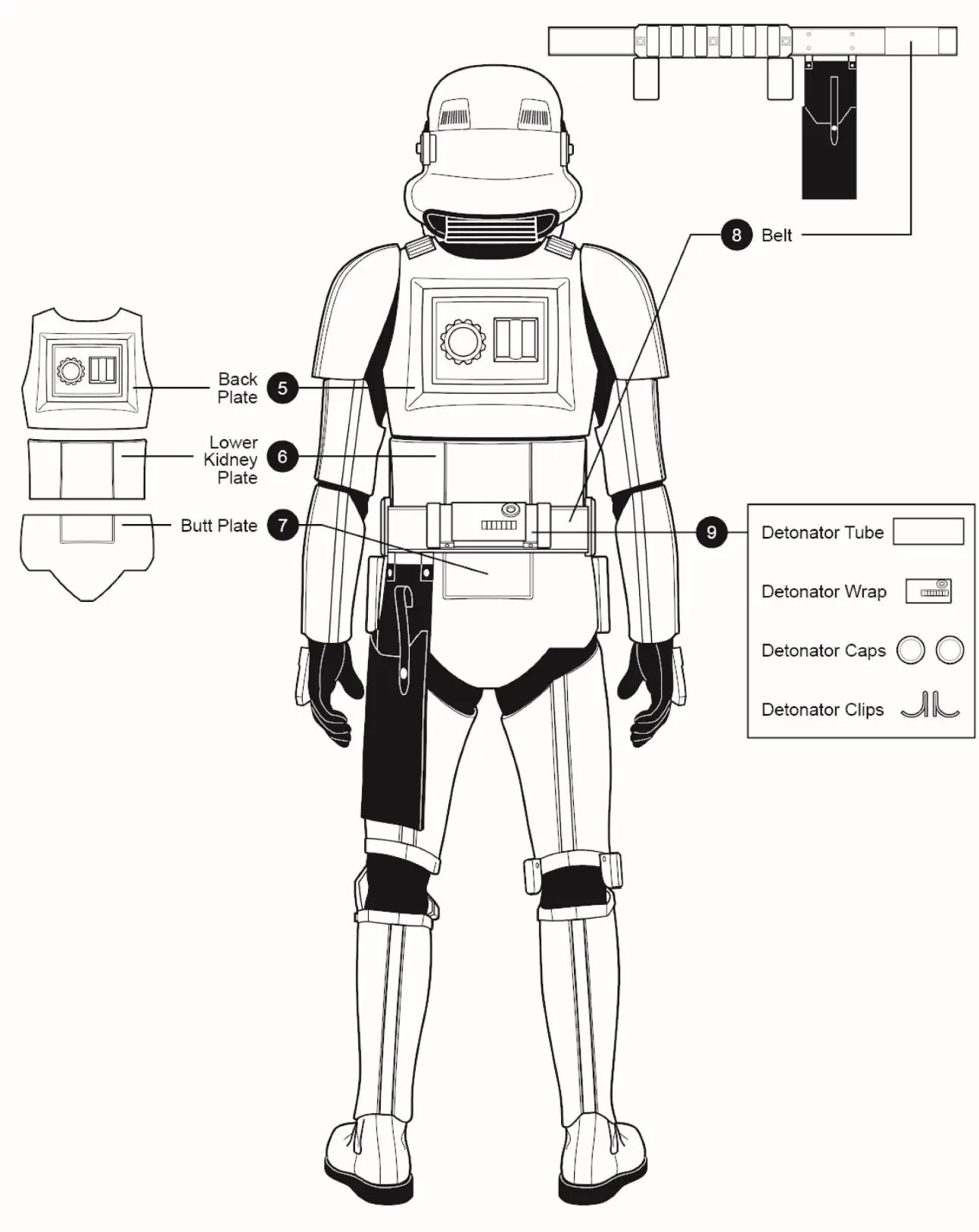

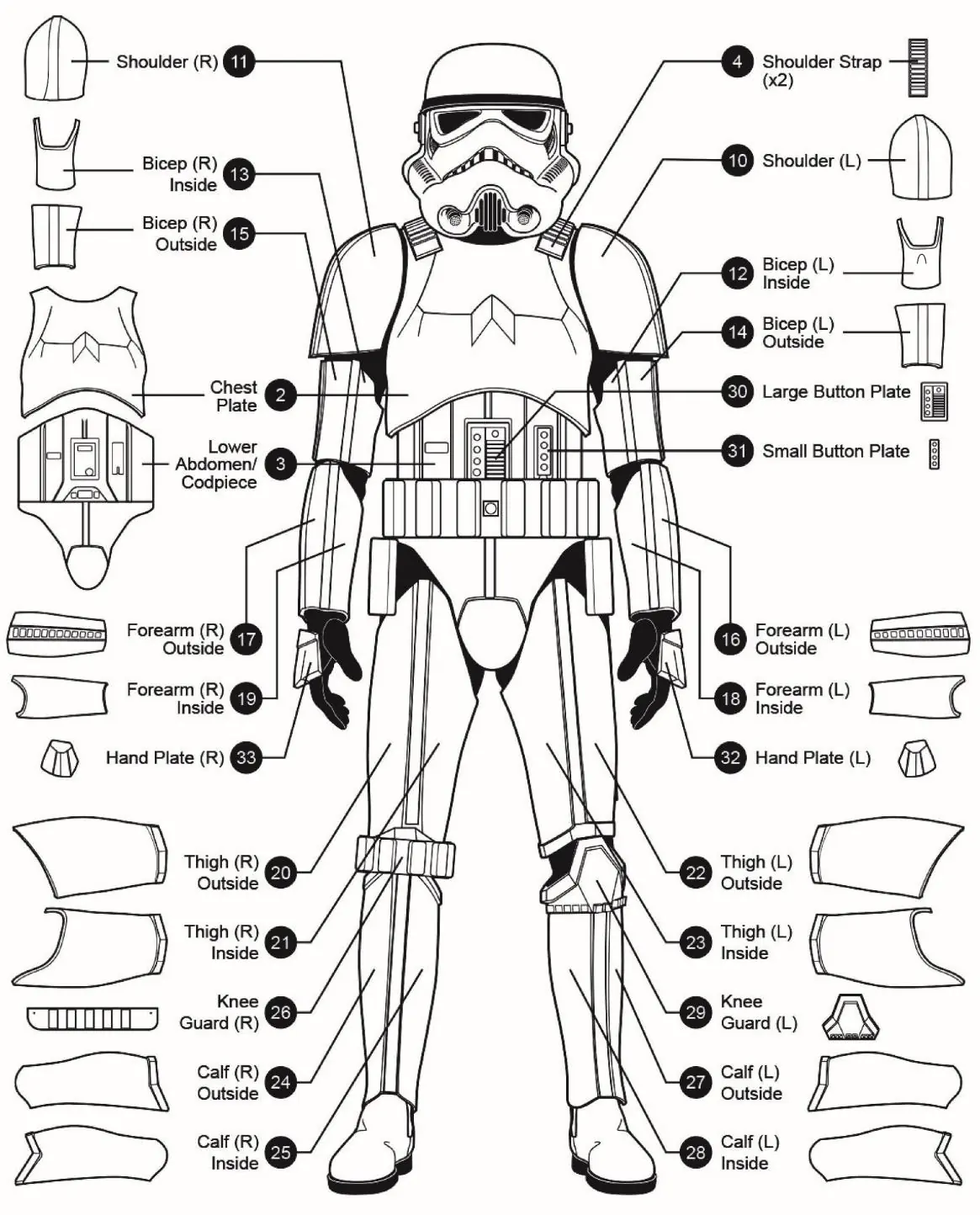

- Seite 2 und 3: Explosionszeichnung und Nummerierung aller Rüstungsteile.
- Seite 4: Detaillierte Maßzeichnung aller Komponenten des Gurtsystems.

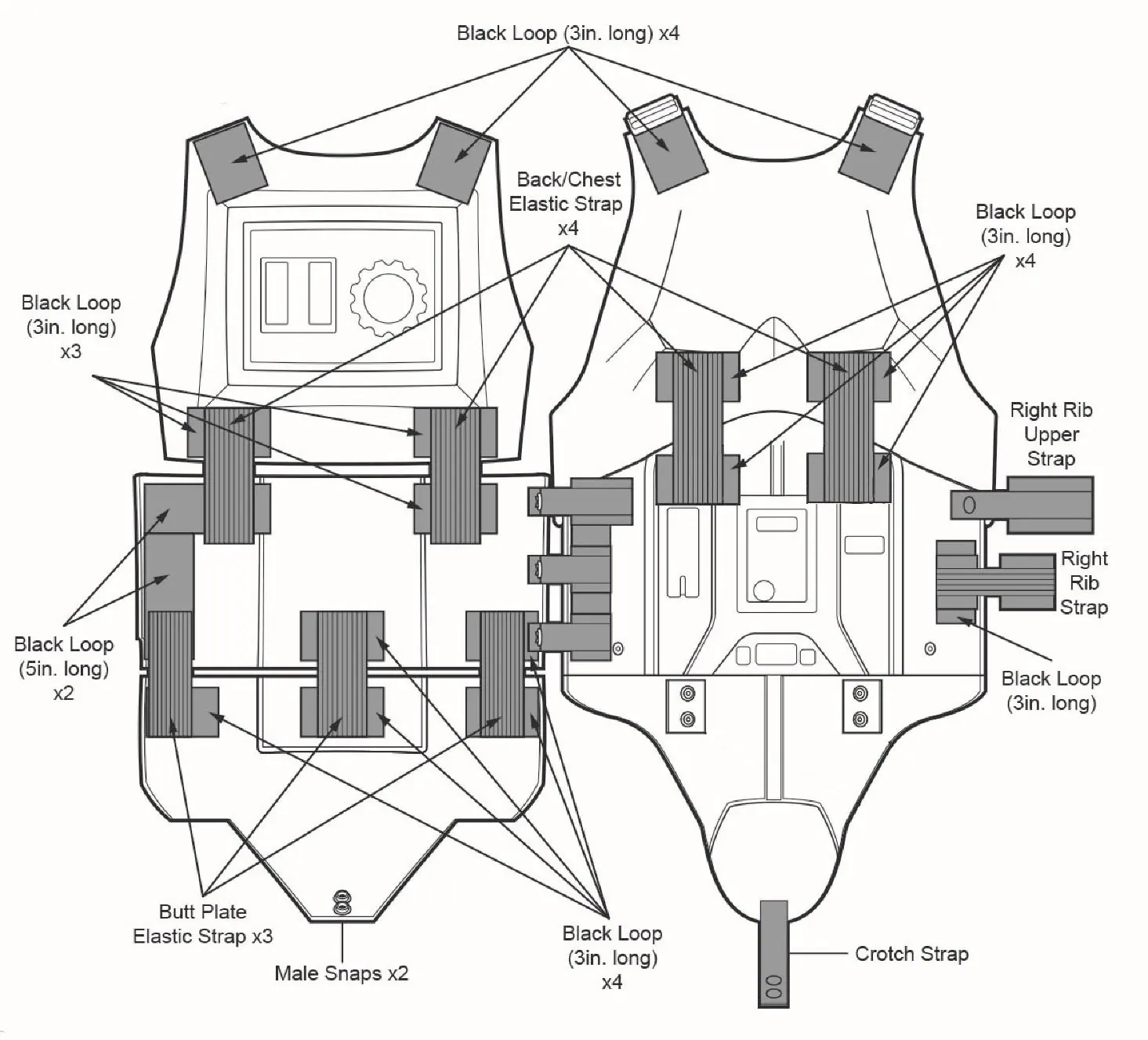

- Seite 5: Übersicht der Riemenplatzierung an der Rumpfpanzerung.
- Seite 6: Montageanleitung für die Arm- und Schulterpartien.
- Seite 7: Gesamtdarstellung der Rüstung am Körper.
