Stanley 1111C Serie Ultra Compact SMT LED Produktdatenblatt
Technisches Datenblatt und Handhabungshinweise für die Stanley 1111C Serie Ultra Compact SMT LEDs. Enthält Spezifikationen, Lötbedingungen, Abmessungen und elektrische Kenndaten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus dem Datenblatt
Dieses Dokument enthält die technischen Spezifikationen und Handhabungshinweise für die Stanley 1111C Serie Ultra Compact SMT LEDs. Es dient als Referenz für Ingenieure und Techniker bei der Integration dieser Komponenten in elektronische Geräte wie Mobiltelefone, PDAs oder medizinische Instrumente.
Technische Spezifikationen
Die LEDs sind in verschiedenen Farben erhältlich (Rot, Orange, Gelb, Gelb-Grün, Grün, Rein-Grün). Die wichtigsten elektrischen Kenndaten bei einer Umgebungstemperatur von 25°C umfassen:
- Vorwärtsspannung (VF): Typisch 1,7V bis 2,2V, abhängig von der Farbe.
- Vorwärtsstrom (IF): 20mA.
- Sperrstrom (IR): Maximal 100µA bei 4V.
- Betriebstemperatur: -30°C bis +85°C.
- Lagertemperatur: -40°C bis +100°C.
Montage und Handhabung
Um die Zuverlässigkeit der Chips zu gewährleisten, müssen spezifische Lötbedingungen eingehalten werden:
- Lötkolben: Maximale Temperatur an der Spitze 280°C, maximale Zeit 3 Sekunden (max. 30W).
- Tauchlötung: Vorheizen auf 120°C bis 150°C (Oberflächentemperatur) für 60 bis 120 Sekunden. Badtemperatur maximal 260°C für maximal 5 Sekunden.
- Reflow-Löten: Ein spezifisches Temperaturprofil ist einzuhalten (siehe Diagramm im PDF).
Reinigung: Falls eine Reinigung erforderlich ist, verwenden Sie Ethyl- oder Isopropylalkohol für weniger als 1 Minute bei unter 40°C. Bei Ultraschallreinigung ist Vorsicht geboten, da dies je nach PCB-Design und Montageart die LED beschädigen kann.
Abmessungen und Verpackung

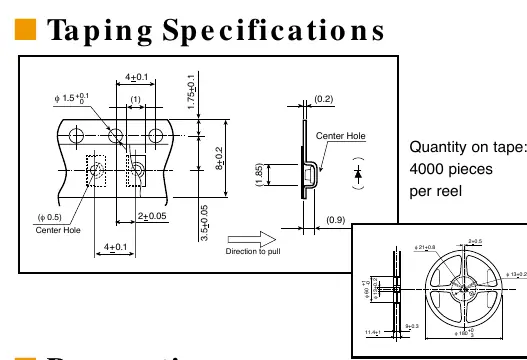

Die LEDs entsprechen dem 1608 (0603) Footprint-Standard. Das Dokument enthält detaillierte Zeichnungen der Außenabmessungen sowie Spezifikationen für die Bandverpackung (Taping), die 4000 Stück pro Rolle umfasst.
Praktische Hilfe
Typische Probleme
Beschädigung des LED-Gehäuses durch zu hohe Löttemperatur
Halten Sie die maximale Temperatur von 280°C am Lötkolben und eine Zeitdauer von maximal 3 Sekunden ein.
Beschädigung durch ungeeignete Reinigungsmittel
Verwenden Sie ausschließlich Ethyl- oder Isopropylalkohol und reinigen Sie nicht länger als 1 Minute bei unter 40°C.
Fehlfunktion durch Ultraschallreinigung
Prüfen Sie vorab die Eignung des Reinigungsprozesses für das spezifische PCB-Design und die Montageart, da Ultraschall die LED-Harzoberfläche beschädigen kann.
Vor der Verwendung
- Polarität der LED vor dem Löten prüfen (Anode/Kathode markiert).
- Löttemperatur und -dauer gemäß Spezifikation einstellen.
- Geeignete Reinigungsmittel (Ethyl-/Isopropylalkohol) bereitstellen.
- Umgebungstemperatur bei Betrieb innerhalb von -30°C bis +85°C sicherstellen.
Technische Daten in der Praxis
- IF (Forward Current)
- Der Vorwärtsstrom, der für den Betrieb der LED mit 20mA spezifiziert ist.
- VF (Forward Voltage)
- Die Vorwärtsspannung, die je nach LED-Farbe zwischen 1,7V und 2,8V (max) variiert.
- VR (Reverse Voltage)
- Die maximale Sperrspannung, die 4V beträgt.
Abbildungen und Diagramme

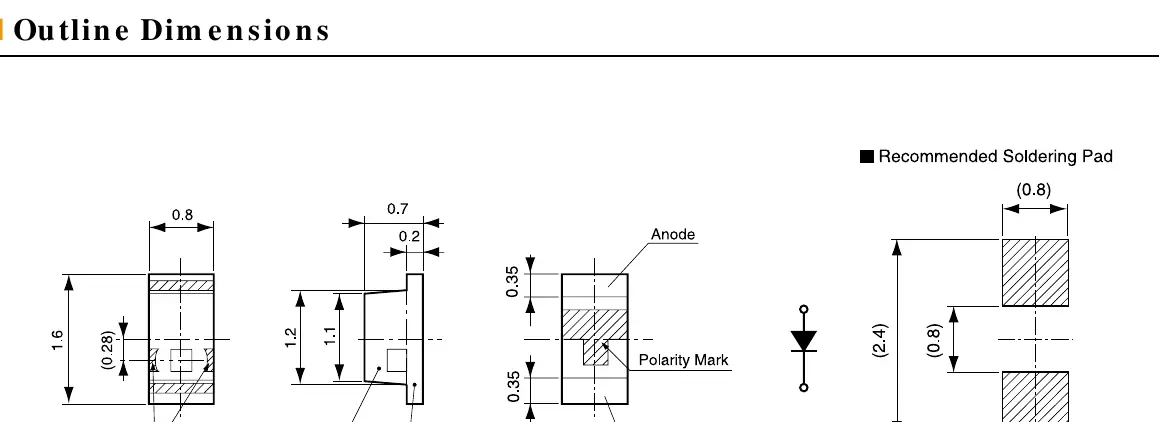

- Die Außenabmessungen zeigen die Position der Anode und Kathode sowie die empfohlene Lötpad-Geometrie.
- Das Derating-Diagramm zeigt den zulässigen Betriebsstrom in Abhängigkeit von der Umgebungstemperatur.
- Das Reflow-Lötprofil zeigt den Temperaturverlauf über die Zeit für eine sichere Montage.
Modellkompatibilität
- Entspricht dem Industriestandard für 1608 (0603) Footprints.
- Geeignet für Mobilgeräte, industrielle und medizinische Instrumente.
