Bedienungsanleitung für Speco Technologies O8VT3M Netzwerkkamera

Wichtige Informationen aus der Anleitung

Diese Schnellanleitung unterstützt Sie bei der Installation und Inbetriebnahme der Speco Technologies O8VT3M Netzwerkkamera. Die wichtigsten Schritte umfassen die Montage der Anschlussdose, den korrekten Anschluss des Netzwerkkabels, das Einsetzen einer Micro-SD-Karte sowie die Netzwerkkonfiguration über den IP-Scanner.

Sicherheitshinweise

• Verwenden Sie ausschließlich ein zertifiziertes 12VDC Class 2 Netzteil oder einen geeigneten PoE-Switch.
• Das Produkt muss geerdet werden, um das Risiko eines Stromschlags zu minimieren.
• Installieren Sie die Kamera nicht in der Nähe von Wärmequellen, Stromleitungen oder elektromagnetischen Störquellen.
• Stellen Sie sicher, dass die Montagefläche das dreifache Gewicht der Kamera und der Anschlussdose tragen kann.
• Verwenden Sie für Außeninstallationen das mitgelieferte wetterfeste Zubehör.

Lieferumfang

Überprüfen Sie vor der Installation den Inhalt der Verpackung:

• Kamera
• Schnellanleitung und CD
• Bohrschablone
• Schraubendreher
• Schrauben (verschiedene Größen) und Dübel
• Anschlussdose
• Gummiringe für Schrauben

Produktübersicht

Die Kamera verfügt über folgende Anschlüsse und Funktionen:

• Ethernet-Anschluss
• Audio-Eingang
• Stromanschluss
• Micro-SD-Kartenslot
• Reset-Taste
• Eingebautes Mikrofon

Installation und Montage

1. Öffnen Sie die Montagebasis und die obere Abdeckung der Anschlussdose.
2. Verwenden Sie die Bohrschablone, um die Löcher für Schrauben und Kabel an der Wand oder Decke zu markieren und zu bohren.
3. Befestigen Sie die Anschlussdose mit den mitgelieferten Schrauben.

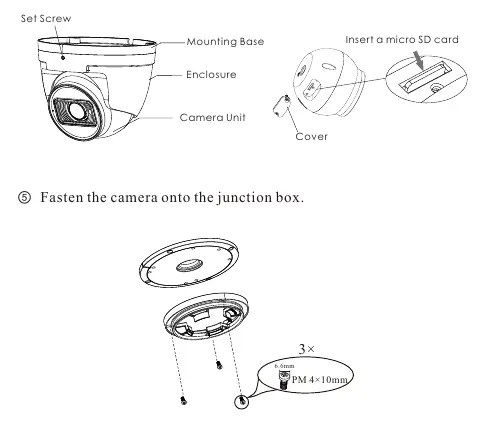

4. Lösen Sie die Feststellschraube an der Kamera, um das Gehäuse zu öffnen.
5. Setzen Sie bei Bedarf eine Micro-SD-Karte in den Slot ein und schließen Sie das Gehäuse wieder.
6. Befestigen Sie die Kamera an der Anschlussdose.
7. Richten Sie die Kamera für den optimalen Blickwinkel aus und ziehen Sie die Feststellschraube fest.

Netzwerkkabel anschließen

Für eine wetterfeste Verbindung des Netzwerkkabels:

1. Lösen Sie die Mutter vom Hauptelement des wasserdichten Steckers.
2. Führen Sie das Netzwerkkabel (ohne RJ45-Stecker) durch die Elemente.
3. Crimpen Sie den RJ45-Stecker an das Kabel.
4. Verbinden Sie das Kabel mit dem wasserdichten Stecker und ziehen Sie die Mutter sowie die Abdeckung fest.

Web-Konfiguration und Login

Die Kamera ist standardmäßig auf DHCP eingestellt.

1. Stellen Sie sicher, dass Kamera und PC im selben lokalen Netzwerk sind.
2. Installieren Sie den IP-Scanner von der mitgelieferten CD oder laden Sie ihn von der Speco-Website herunter.
3. Suchen Sie das Gerät in der Liste, doppelklicken Sie darauf, um den Web-Viewer zu öffnen, oder geben Sie die IP-Adresse manuell im Browser ein.
4. Verwenden Sie für den Login den Standard-Benutzernamen admin und das Passwort 1234.

Wartung und Reinigung

• Schalten Sie das Gerät vor Wartungsarbeiten aus und trennen Sie die Stromversorgung.
• Berühren Sie nicht direkt das CMOS-Sensorelement.
• Verwenden Sie zum Reinigen der Linse einen Blasebalg oder ein ölfreies, weiches Tuch mit etwas Alkohol oder Reinigungsmittel, wischen Sie von der Mitte nach außen.
• Verwenden Sie für das Gehäuse eine professionelle optische Reinigungsmethode.
