Bedienungsanleitung für die Speco Technologies O4B9 Netzwerkkamera
Schnellstartanleitung für die Speco Technologies O4B9 Netzwerkkamera. Enthält Installationsschritte, Anschlussanweisungen, Netzwerkkonfiguration und Anmeldedaten.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument dient als Schnellstartanleitung für die Speco Technologies O4B9 Netzwerkkamera. Es deckt die grundlegende Installation, den physischen Anschluss und die erste Netzwerkkonfiguration ab. Die Installation sollte ausschließlich durch qualifiziertes Personal erfolgen.
Sicherheitshinweise
- Verwenden Sie nur ein zertifiziertes 12VDC Class 2 Netzteil.
- Schließen Sie niemals zwei Stromquellen gleichzeitig an, um Geräteschäden zu vermeiden.
- Das Gerät muss geerdet werden, um das Risiko eines Stromschlags zu minimieren.
- Installieren Sie die Kamera nicht in der Nähe von Wärmequellen, Stromleitungen oder Radargeräten.
- Berühren Sie nicht die CMOS-Sensor-Optik.

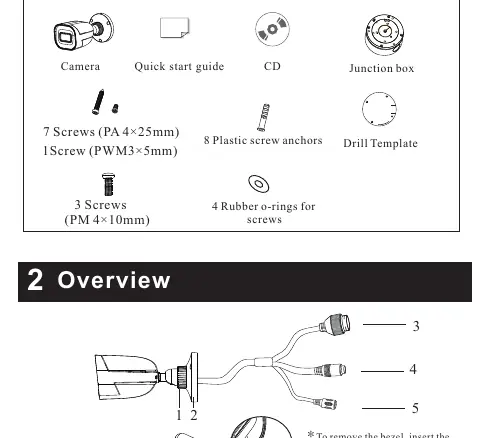

Lieferumfang
- Kamera
- Anschlussdose (Junction Box)
- Bohrschablone
- Schraubensatz (verschiedene Größen) und Kunststoffdübel
- Gummiringe für Schrauben
- Schnellstartanleitung und CD
Installation
- Stellen Sie sicher, dass die Montagefläche das dreifache Gewicht der Kamera tragen kann.
- Öffnen Sie die Anschlussdose und verwenden Sie die Bohrschablone, um Löcher für Schrauben und Kabel zu markieren und zu bohren.
- Befestigen Sie die Anschlussdose an der Wand.
- Montieren Sie die Kamera an der Montagebasis.
- Verbinden Sie die Kabel und befestigen Sie die Kamera an der Anschlussdose.
- Lösen Sie den Befestigungsring, um den Blickwinkel der Kamera anzupassen (360° Schwenken, 80° Neigen), und ziehen Sie ihn anschließend fest.
Netzwerkanschluss und Inbetriebnahme
Die Kamera ist standardmäßig auf DHCP eingestellt. Um auf die Kamera zuzugreifen:
- Stellen Sie sicher, dass Kamera und PC im selben Netzwerk sind.
- Verwenden Sie den IP Scanner (von der CD oder specotech.com/ip-scanner/), um die IP-Adresse der Kamera im Netzwerk zu finden.
- Geben Sie die IP-Adresse in einen Webbrowser ein.
- Standard-Benutzername: admin
- Standard-Passwort: 1234
Wartung
Schalten Sie das Gerät vor Wartungsarbeiten aus und trennen Sie die Stromversorgung. Reinigen Sie das Gehäuse mit einem trockenen, weichen Tuch. Bei Verschmutzung der Optik verwenden Sie einen Blasebalg für Staub oder ein mit Alkohol befeuchtetes, fusselfreies Tuch für Fingerabdrücke, wobei Sie von der Mitte nach außen wischen sollten.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
Speco Technologies
Praktische Hilfe
Typische Probleme
Kamera wird im Netzwerk nicht gefunden
Stellen Sie sicher, dass sich PC und Kamera im selben lokalen Netzwerk befinden und die Kamera per DHCP eine IP erhalten hat.
Schmutz auf der Linse
Verwenden Sie einen Blasebalg für Staub. Bei Fett oder Fingerabdrücken nutzen Sie ein fusselfreies Tuch mit etwas Alkohol, wischen Sie von der Mitte nach außen.
Gerät beschädigt
Schließen Sie niemals zwei Stromquellen gleichzeitig an (z.B. PoE und 12V DC).
Vor der Verwendung
- Prüfen Sie den Lieferumfang auf Vollständigkeit.
- Stellen Sie sicher, dass die Montagefläche das dreifache Kameragewicht trägt.
- Verwenden Sie nur ein zertifiziertes 12VDC Class 2 Netzteil (falls kein PoE verwendet wird).
- Installieren Sie die Sicherheitskappe bei Außenmontage.
- Stellen Sie sicher, dass die Kamera geerdet ist.
Technische Daten in der Praxis
- Pan 360° / Tilt 80°
- Der mechanische Einstellbereich der Kamera für die optimale Ausrichtung.
Abbildungen und Diagramme
- Die Anschlussdose dient zur sicheren Kabelführung und Montage.
- Der Befestigungsring muss gelöst werden, um die Kamera zu schwenken oder zu neigen.
- Der Reset-Knopf befindet sich unter der abnehmbaren Blende am Kameragehäuse.
Modellkompatibilität
- Die Kamera ist für den Betrieb innerhalb der spezifizierten Temperatur- und Feuchtigkeitsbereiche ausgelegt.
- Nicht in der Nähe von elektromagnetischen Störquellen wie Radargeräten installieren.
