Installationsanleitung für die Speco Technologies 08VT3M Netzwerkkamera
Schnellstartanleitung für die Speco Technologies 08VT3M Netzwerkkamera. Enthält Anweisungen zur physischen Installation, Verkabelung, SD-Karten-Einrichtung und Netzwerkkonfiguration.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Diese Anleitung dient der schnellen Inbetriebnahme der Speco Technologies 08VT3M Netzwerkkamera. Sie umfasst die physische Montage, den Anschluss an das Netzwerk und die erste Anmeldung über die Weboberfläche. Bitte stellen Sie sicher, dass die Montagefläche das dreifache Gewicht der Kamera und der Anschlussdose tragen kann.
Lieferumfang
Überprüfen Sie vor der Installation den Inhalt der Verpackung auf Vollständigkeit:
- Kamera
- Anschlussdose (Junction Box)
- Schnellstartanleitung und CD
- Bohrschablone und Schraubendreher
- Schraubensatz (verschiedene Größen) und Kunststoffdübel
- Gummi-O-Ringe für Schrauben
Installation
Die Installation sollte nur durch qualifiziertes Personal erfolgen:

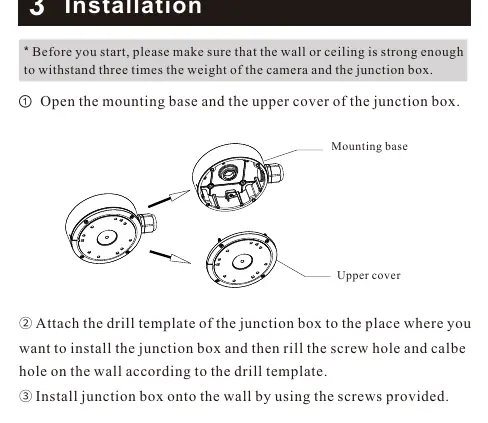

- Öffnen Sie die Montagebasis und die obere Abdeckung der Anschlussdose.
- Verwenden Sie die Bohrschablone, um die Löcher für Schrauben und Kabel an der Wand oder Decke zu markieren und zu bohren.
- Befestigen Sie die Anschlussdose mit den mitgelieferten Schrauben.
- Lösen Sie die Feststellschraube der Kamera, um das Gehäuse zu öffnen, falls eine Micro-SD-Karte eingelegt werden soll.
- Montieren Sie die Kamera auf der Anschlussdose.
- Führen Sie die Kabel durch die Öffnung und schließen Sie diese an.
- Richten Sie die Kamera für den optimalen Blickwinkel aus und ziehen Sie die Feststellschraube fest.
Netzwerkanschluss und Betrieb
Die Kamera ist standardmäßig auf DHCP eingestellt. Um auf die Kamera zuzugreifen:
- Stellen Sie sicher, dass sich Kamera und PC im selben lokalen Netzwerk befinden.
- Installieren Sie den IP Scanner von der beiliegenden CD oder laden Sie ihn von der Website specotech.com/ip-scanner/ herunter.
- Suchen Sie das Gerät im Netzwerk, wählen Sie es aus und öffnen Sie den Web-Viewer.
- Verwenden Sie für die erste Anmeldung den Standard-Benutzernamen admin und das Passwort 1234.
Sicherheit und Wartung
- Verwenden Sie ein zertifiziertes 12VDC Class 2 Netzteil oder einen geeigneten PoE-Switch.
- Das Gerät muss geerdet werden, um das Risiko eines Stromschlags zu minimieren.
- Berühren Sie nicht den CMOS-Sensor. Reinigen Sie das Objektiv nur mit einem trockenen, weichen Tuch oder einem professionellen optischen Reinigungsverfahren.
- Verwenden Sie bei Außeninstallationen unbedingt die mitgelieferten wasserdichten Anschlüsse.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
Speco Technologies
Praktische Hilfe
Typische Probleme
Schlechtes IR-Bild oder Reflexionen
Reinigen Sie das Gehäuse nur mit professionellen optischen Methoden, nicht mit einfachen Tüchern.
Kamera wird im Netzwerk nicht gefunden
Stellen Sie sicher, dass sich PC und Kamera im selben lokalen Netzwerk befinden und verwenden Sie den IP Scanner.
Schmutz auf dem Objektiv
Verwenden Sie einen Blasebalg für Staub oder ein mit Alkohol befeuchtetes, fusselfreies Tuch für Fettflecken; wischen Sie von der Mitte nach außen.
Vor der Verwendung
- Prüfen Sie, ob alle Komponenten laut Lieferumfang vorhanden sind.
- Stellen Sie sicher, dass die Montagefläche das dreifache Gewicht der Kamera tragen kann.
- Verwenden Sie ein 12VDC Class 2 Netzteil oder einen PoE-Switch.
- Installieren Sie bei Außenmontage die wasserdichten Kabelanschlüsse.
- Notieren Sie sich die Standard-Anmeldedaten: admin / 1234.
Technische Daten in der Praxis
- 12VDC Class 2
- Erforderliche Spezifikation für das externe Netzteil zur Vermeidung von Schäden.
- Micro SD Slot
- Ermöglicht lokale Speicherung; Zugriff durch Öffnen des Kameragehäuses.
Abbildungen und Diagramme
- Die Anschlussdose besteht aus einer Montagebasis und einer oberen Abdeckung.
- Die Kabelpeitsche enthält Anschlüsse für Ethernet, Audio-Eingang und Stromversorgung.
- Die Feststellschraube dient sowohl zur Sicherung des Gehäuses als auch zur Fixierung des Blickwinkels.
Modellkompatibilität
- Die Kamera ist für den Innen- und Außenbereich geeignet, sofern die wasserdichten Anschlüsse korrekt montiert sind.
- Die Konfiguration erfolgt primär über einen Webbrowser nach Identifikation via IP Scanner.
