Installationsanleitung für die Speco Technologies 04iT2 Netzwerkkamera
Schnellstartanleitung für die Speco Technologies 04iT2 Netzwerkkamera. Enthält wichtige Sicherheitshinweise, Installationsschritte, Anschlussanleitungen und Informationen zur Ersteinrichtung über den Webbrowser.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument dient als Schnellstartanleitung für die Speco Technologies 04iT2 Netzwerkkamera. Es deckt die grundlegenden Sicherheitsvorkehrungen, die physische Installation, den Anschluss der Kabel sowie den ersten Zugriff über das Netzwerk ab. Für technische Unterstützung kontaktieren Sie bitte den Speco Technologies Support unter 1-800-645-5516.
Sicherheit und Wartung
- Elektrische Sicherheit: Verwenden Sie ein zertifiziertes 12VDC Class 2 Netzteil oder einen geeigneten PoE-Switch. Das Gerät muss geerdet werden.
- Umgebung: Installieren Sie die Kamera nicht in der Nähe von Wärmequellen, Stromleitungen oder Radar-Equipment. Achten Sie auf die Einhaltung der Betriebstemperatur.
- Wartung: Schalten Sie das Gerät vor Wartungsarbeiten aus. Berühren Sie nicht den CMOS-Sensor. Reinigen Sie das Objektiv nur mit einem Blasebalg oder einem weichen, ölfreien Tuch mit etwas Alkohol bei hartnäckigen Verschmutzungen.
Installation
Stellen Sie vor der Montage sicher, dass die Wand oder Decke das dreifache Gewicht der Kamera und der Anschlussdose tragen kann.

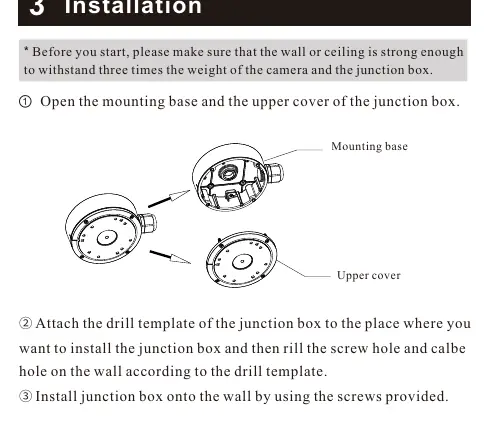

- Öffnen Sie die Montagebasis und die obere Abdeckung der Anschlussdose.
- Verwenden Sie die Bohrschablone, um Löcher für Schrauben und Kabel zu bohren.
- Befestigen Sie die Anschlussdose mit den mitgelieferten Schrauben an der Wand.
- Lösen Sie die Feststellschraube, um die Kamera zu öffnen, legen Sie die Micro-SD-Karte ein und schließen Sie das Gehäuse wieder.
- Befestigen Sie die Kamera an der Anschlussdose.
- Führen Sie die Kabel durch die Öffnung und schließen Sie diese an.
- Justieren Sie den Kamerawinkel und ziehen Sie die Feststellschraube zur Fixierung fest.
Netzwerkanschluss und Inbetriebnahme
Die Kamera ist standardmäßig auf DHCP eingestellt. Um auf die Kamera zuzugreifen:
- Stellen Sie sicher, dass Kamera und PC im selben lokalen Netzwerk sind.
- Installieren Sie den IP Scanner von der mitgelieferten CD oder laden Sie ihn von www.specotech.com/ip-scanner/ herunter.
- Suchen Sie das Gerät im Netzwerk, öffnen Sie die IP-Adresse im Webbrowser.
- Standard-Benutzername: admin, Standard-Passwort: 1234.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
Speco Technologies
Praktische Hilfe
Typische Probleme
Kamera wird im Netzwerk nicht gefunden
Stellen Sie sicher, dass sich PC und Kamera im selben lokalen Netzwerk befinden und führen Sie den IP Scanner erneut aus.
Verschmutztes Objektiv
Verwenden Sie bei Staub einen Blasebalg. Bei Fett oder Fingerabdrücken nutzen Sie ein ölfreies Tuch mit etwas Alkohol und wischen von der Mitte nach außen.
Vor der Verwendung
- Prüfen Sie den Lieferumfang auf Vollständigkeit.
- Stellen Sie sicher, dass die Montagefläche das dreifache Kameragewicht trägt.
- Verwenden Sie für Außeninstallationen unbedingt die wasserdichten Anschlüsse.
- Stellen Sie sicher, dass ein 12VDC Class 2 Netzteil oder PoE-Switch vorhanden ist.
Technische Daten in der Praxis
- 12VDC Class 2
- Erforderliche Stromversorgung für den Betrieb.
Abbildungen und Diagramme
- Die Übersicht zeigt die Anschlüsse für Ethernet, Audio-Eingang und Stromversorgung.
- Die Installationsschritte verdeutlichen die Montage der Anschlussdose und die Ausrichtung der Kamera.
Modellkompatibilität
- Nur für die Installation durch qualifiziertes Personal vorgesehen.
- Nicht autorisierte Änderungen können zum Verlust der Garantie führen.
