Bedienungsanleitung für die Speco Technologies 04D9 Netzwerkkamera

Schnellstartanleitung für die Speco Technologies 04D9 Netzwerkkamera. Enthält Installationsschritte, Anschlussanleitungen, Netzwerkkonfiguration und Wartungshinweise.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Diese Anleitung dient als Referenz für die Installation und den Betrieb der Speco Technologies 04D9 Netzwerkkamera. Die Installation darf nur durch qualifiziertes Personal erfolgen. Stellen Sie vor der Montage sicher, dass die Montagefläche das dreifache Gewicht der Kamera tragen kann. Verwenden Sie ausschließlich ein zertifiziertes 12VDC Class 2 Netzteil oder PoE.

Lieferumfang

Das Paket enthält: Kamera, Schnellstartanleitung, CD, 8 Kunststoffdübel, 8 Schrauben (PA 4x25mm), Gummistopfen, 4 Gummidichtringe für Schrauben, Schraubendreher, 4 Schrauben (PM 4x16mm), Anschlussdose und Bohrschablone.

Installation

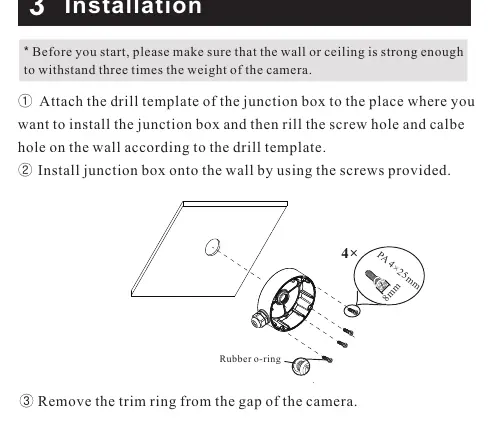

Montage der Anschlussdose an der Wand unter Verwendung der mitgelieferten Schrauben und des Gummi-O-Rings.
Montage der Anschlussdose an der Wand unter Verwendung der mitgelieferten Schrauben und des Gummi-O-Rings.
  1. Befestigen Sie die Bohrschablone an der gewünschten Stelle und bohren Sie die Löcher für Schrauben und Kabel.
  2. Montieren Sie die Anschlussdose mit den beiliegenden Schrauben an der Wand.
  3. Entfernen Sie den Zierring von der Kamera und lösen Sie die Schrauben, um die untere Kuppel zu öffnen.
  4. Verbinden Sie die Kabel, setzen Sie den Gummistopfen in die Öffnung der Montagebasis ein und befestigen Sie die Kamera an der Anschlussdose.
  5. Führen Sie die Drei-Achsen-Einstellung durch, indem Sie das Kamerabild auf einem Monitor prüfen und den optimalen Winkel wählen (Rotation 0-180°, Schwenken 0-355°, Neigen 0-70°).
  6. Setzen Sie die Kuppel wieder auf, befestigen Sie sie mit den Schrauben, bringen Sie den Zierring an und entfernen Sie vorsichtig die Schutzfolie.

Netzwerkanschluss und Inbetriebnahme

Verbinden Sie die Kamera mit dem lokalen Netzwerk. Die Kamera ist standardmäßig auf DHCP eingestellt. Nutzen Sie den IP Scanner (von der CD oder www.specotech.com/ip-scanner/), um das Gerät im Netzwerk zu finden. Doppelklicken Sie auf das Gerät in der Liste, um den Web-Viewer zu öffnen. Die Standard-Anmeldedaten lauten: Benutzername admin, Passwort 1234.

Wartung und Sicherheit

Schalten Sie das Gerät vor Wartungsarbeiten aus und trennen Sie die Stromversorgung. Berühren Sie nicht den CMOS-Sensor. Staub auf der Linse kann mit einem Blasebalg entfernt werden. Reinigen Sie das Gehäuse mit einem trockenen, weichen Tuch oder bei starker Verschmutzung mit einem neutralen Reinigungsmittel. Verwenden Sie für die Kuppel keine aggressiven Methoden, um die IR-Funktionalität nicht zu beeinträchtigen.

Offizielle Quellen aus der Anleitung

Offizielle Quelle www.specotech.com/ip-scanner/

Herstellerinformationen

Speco Technologies

Markenprofil
Herstellerwebsite http://www.specotech.com Support https://info.specotech.com Herstellerhandbücher https://info.specotech.com

Praktische Hilfe

Typische Probleme

Kamera wird im Netzwerk nicht gefunden

Stellen Sie sicher, dass sich PC und Kamera im selben lokalen Netzwerk befinden und führen Sie den IP Scanner erneut aus.

Schmutz auf der Kuppel

Verwenden Sie bei Staub einen ölfreien weichen Pinsel oder Föhn. Bei Fett oder Fingerabdrücken ein ölfreies Tuch mit Alkohol oder Reinigungsmittel von der Linsenmitte nach außen wischen.

Schlechte IR-Funktion

Stellen Sie sicher, dass das Gehäuse professionell gereinigt wurde; unsachgemäße Reinigung kann zu IR-Reflektionen führen.

Vor der Verwendung

  • Prüfen Sie den Lieferumfang auf Vollständigkeit.
  • Stellen Sie sicher, dass die Montagefläche das dreifache Kameragewicht trägt.
  • Verwenden Sie nur ein zertifiziertes 12VDC Class 2 Netzteil.
  • Installieren Sie bei Außenmontage den wasserdichten Anschluss.
  • Entfernen Sie die Schutzfolie erst nach der Montage.

Technische Daten in der Praxis

12VDC Class 2
Erforderliche Stromversorgung, sofern kein PoE-Switch/Injektor verwendet wird.
Drei-Achsen-Einstellung
Ermöglicht die manuelle Ausrichtung der Kamera (Rotation, Schwenken, Neigen).

Abbildungen und Diagramme

  • Die Übersicht zeigt die Anschlüsse: 1. Ethernet, 2. Audio-Eingang, 3. Alarm-Ein/Ausgang, 4. Stromanschluss, 5. Mikrofon, 6. Micro SD-Kartenslot, 7. Reset-Taste.
  • Die Installationsgrafiken zeigen die Verwendung der Bohrschablone, das Öffnen der Kuppel und die Kabeldurchführung.

Modellkompatibilität

  • DC 12V Netzteil ist nicht erforderlich, wenn die Kamera über PoE (Power over Ethernet) betrieben wird.
