Kurzanleitung für die Speco Technologies 04BDD1M Netzwerkkamera
Schnellstartanleitung für die Speco Technologies 04BDD1M Netzwerkkamera. Enthält Anweisungen zur Installation, Verkabelung, Netzwerkkonfiguration und zum ersten Login.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument dient als Kurzanleitung für die Installation und Inbetriebnahme der Speco Technologies 04BDD1M Netzwerkkamera. Die Kamera sollte ausschließlich von qualifiziertem Personal installiert werden. Stellen Sie vor der Montage sicher, dass die Montagefläche das dreifache Gewicht der Kamera tragen kann.
Lieferumfang
- Netzwerkkamera
- Kurzanleitung
- CD
- Bohrschablone
- 4x Gewindeschrauben und 1x Maschinenschraube
- 4x Kunststoffdübel
- Gummistopfen
- Anschlussdose
Installation

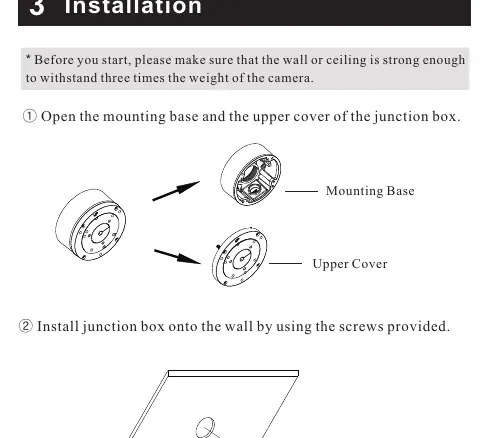

- Öffnen Sie die Montagebasis und die obere Abdeckung der Anschlussdose.
- Befestigen Sie die Anschlussdose mit den mitgelieferten Schrauben an der Wand oder Decke.
- Setzen Sie den Gummistopfen in die Öffnung der Montagebasis ein und befestigen Sie die Kamera an der Basis.
- Schließen Sie die Kabel an und montieren Sie die Kamera vollständig an der Anschlussdose.
- Lösen Sie den Befestigungsring, um den Kamerawinkel (360° Schwenken, 90° Neigen) anzupassen, und ziehen Sie ihn nach der Ausrichtung wieder fest.
Verkabelung und Anschluss
Für den Außenbereich wird die Verwendung des wasserdichten Steckers empfohlen. Wenn ein PoE-Switch oder Injektor verwendet wird, ist keine zusätzliche 12V DC Stromversorgung erforderlich. Achten Sie darauf, niemals zwei Stromquellen gleichzeitig anzuschließen.
Netzwerkbetrieb und Login
- Stellen Sie sicher, dass sich Kamera und PC im selben lokalen Netzwerk befinden. Die Kamera ist standardmäßig auf DHCP eingestellt.
- Installieren Sie den IP-Scanner von der mitgelieferten CD oder laden Sie ihn unter www.specotech.com/ip-scanner/ herunter.
- Suchen Sie das Gerät in der Liste, notieren Sie die IP-Adresse und öffnen Sie diese in einem Webbrowser.
- Verwenden Sie für den ersten Login den Benutzernamen admin und das Passwort 1234.
Wartung und Sicherheit
Schalten Sie das Gerät vor Wartungsarbeiten aus und trennen Sie die Stromversorgung. Berühren Sie nicht den CMOS-Sensor. Reinigen Sie das Gehäuse und das Objektiv nur mit einem trockenen, weichen Tuch oder bei starker Verschmutzung mit einem neutralen Reinigungsmittel. Verwenden Sie keine aggressiven Reinigungsmethoden, um die IR-Funktionalität nicht zu beeinträchtigen.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
Speco Technologies
Praktische Hilfe
Typische Probleme
Kamera wird im Netzwerk nicht gefunden
Stellen Sie sicher, dass sich PC und Kamera im selben lokalen Netzwerk befinden und führen Sie den IP-Scanner erneut aus.
Schmutz auf dem Objektiv
Verwenden Sie bei Staub einen Blasebalg. Bei Fett oder Fingerabdrücken nutzen Sie ein ölfreies Tuch mit etwas Alkohol oder Reinigungsmittel und wischen Sie von der Mitte nach außen.
Kamera lässt sich nicht einschalten
Prüfen Sie die 12V DC Stromversorgung oder stellen Sie sicher, dass der PoE-Switch/Injektor korrekt angeschlossen ist.
Vor der Verwendung
- Prüfen Sie den Lieferumfang auf Vollständigkeit.
- Stellen Sie sicher, dass die Montagefläche das dreifache Kameragewicht trägt.
- Verwenden Sie nur ein zertifiziertes 12V DC Class 2 Netzteil (falls kein PoE genutzt wird).
- Installieren Sie den wasserdichten Stecker bei Außenmontage.
Abbildungen und Diagramme
- Die Übersicht zeigt die Anschlüsse für Ethernet, Audio, Alarm und Strom.
- Die Installationsschritte verdeutlichen die Montage der Anschlussdose und die Ausrichtung mittels Befestigungsring.
Modellkompatibilität
- Nur für qualifiziertes Personal zur Installation geeignet.
- Nicht in Umgebungen mit extremen Temperaturen oder elektromagnetischer Strahlung installieren.
