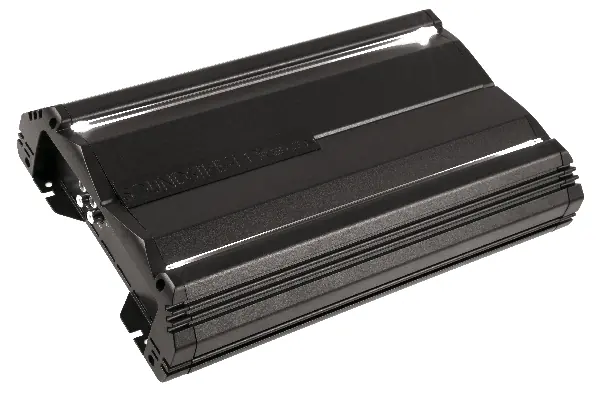

Bedienungsanleitung für Soundstream REIGN 1-Kanal-Verstärker
Schnellstartanleitung für Soundstream REIGN 1-Kanal-Verstärker (SR1-1500 / SR1-3000). Erfahren Sie alles über Anschlüsse, Einstellungen, Fehlerbehebung und technische Daten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Installations- und Betriebsanleitung für die Soundstream REIGN 1-Kanal-Verstärker SR1-1500 und SR1-3000. Es enthält wichtige Anweisungen zur sicheren Stromversorgung, korrekten Verkabelung der Lautsprecher sowie zur Konfiguration der Audioeinstellungen wie Gain, Crossover und Bass Boost.
Funktionen und Bedienelemente
Die Verstärker verfügen über folgende Einstellmöglichkeiten:
- Gain: Anpassung der Eingangsempfindlichkeit zur Optimierung des Ausgangssignals.
- Phase Shift: Einstellung der Phasenlage des Audiosignals (0 bis 180 Grad).
- Sub Sonic: Filtert extrem tiefe Frequenzen (10Hz-50Hz), um Lautsprecher vor Beschädigungen zu schützen.
- L.P.F (Low Pass Filter): Einstellbare Trennfrequenz zwischen 32Hz und 300Hz.
- Bass Boost: Anhebung des Basspegels um bis zu +12dB.
Stromanschluss
Für den Betrieb sind folgende Anschlüsse am Power-Terminal erforderlich:
- +12V: Direkte Verbindung zum Pluspol der Fahrzeugbatterie.
- GND: Verbindung zum Massepunkt des Fahrzeugchassis.
- REM: Anschluss an das Remote-Signal des Radios (Headunit) zum Ein- und Ausschalten.
Wichtiger Hinweis: Trennen Sie vor Beginn der Arbeiten immer den Pluspol der Batterie. Verwenden Sie geeignete Sicherungen sowohl an der Batterie als auch am Verstärker.

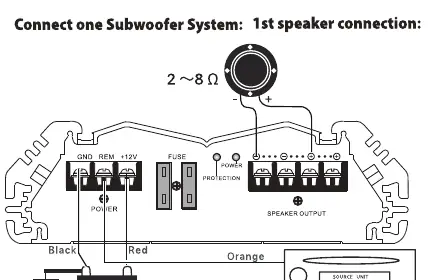

Lautsprecheranschluss
Die Verstärker unterstützen eine Impedanzlast von 2 bis 8 Ohm. Achten Sie darauf, die Kabelenden sauber abisolieren, um Kurzschlüsse zu vermeiden. Bei Verwendung von zwei Subwoofern darf die Gesamtimpedanz nicht unter 2 Ohm fallen.
Fehlerbehebung
Bei Problemen prüfen Sie bitte folgende Punkte:
- Kein Ton: Überprüfen Sie die Remote-Spannung, die Sicherungen, die Masseverbindung sowie die Lautsprecherkabel auf Kurzschlüsse.
- Verzerrter Ton: Überprüfen Sie die Gain-Einstellung und untersuchen Sie die Lautsprechermembranen auf mechanische Schäden.
Technische Daten
Die Geräte bieten eine digitale PWM-Stromversorgung, Schutzschaltungen gegen Kurzschluss und Überlast sowie eine stabile 1-Ohm-Monoblock-Betriebsfähigkeit für maximale Leistung.
Praktische Hilfe
Typische Probleme
Kein Ton
Remote-Verbindung prüfen, Sicherungen kontrollieren, Masseverbindung und Lautsprecherimpedanz messen.
Verzerrter Klang
Gain-Einstellung reduzieren und Lautsprecher auf mechanische Beschädigungen prüfen.
Vor der Verwendung
- Batterie-Pluspol vor der Installation abklemmen.
- Geeignete Sicherung in der Nähe der Batterie installieren.
- Kabel sauber verlegen und vor scharfen Kanten schützen.
- Impedanz der Lautsprecher (2-8 Ohm) sicherstellen.
- Remote-Kabel mit dem Radio verbinden.
Technische Daten in der Praxis
- L.P.F (32Hz-300Hz)
- Tiefpassfilter zur Begrenzung der hohen Frequenzen für den Subwoofer.
- Sub Sonic (10Hz-50Hz)
- Schutzfilter gegen unhörbare, extrem tiefe Frequenzen.
- Impedanz (2-8 Ohm)
- Zulässiger Lastbereich der angeschlossenen Lautsprecher.
Abbildungen und Diagramme

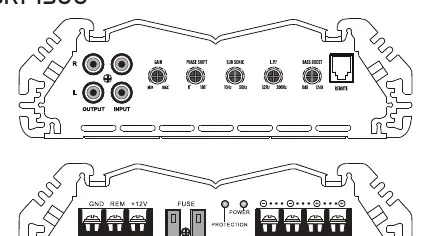

- Die Anschlussterminals sind in Power (GND, REM, +12V) und Speaker Output unterteilt.
- Die RCA-Eingänge dienen zur Signalübertragung von der Headunit.
- Die LED-Anzeigen signalisieren den Betriebszustand (Power) oder einen Fehler (Protection).
Modellkompatibilität
- Unterstützt 2-8 Ohm Lasten.
- Nicht für 1-Ohm-Lasten bei Anschluss von zwei Subwoofern geeignet.
- Geeignet für High-Level und Low-Level (RCA) Eingänge.
