Bedienungsanleitung für Cerwin Vega CVPRO Series Verstärker

Erfahren Sie alles über die Installation, Verkabelung und Konfiguration der Cerwin Vega CVPRO Series Verstärker. Dieser Leitfaden enthält wichtige Sicherheitshinweise, technische Daten und Tipps zur Fehlerbehebung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Zur Stelle im Text springen

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Installations- und Betriebsanleitung für die Cerwin Vega CVPRO Series Verstärker. Es wird dringend empfohlen, die Installation durch einen autorisierten Fachhändler durchführen zu lassen, um die volle Garantieleistung zu erhalten und eine optimale Performance sicherzustellen. Bei einer Eigeninstallation sind die Sicherheitshinweise zur Verkabelung und Stromversorgung zwingend zu beachten.

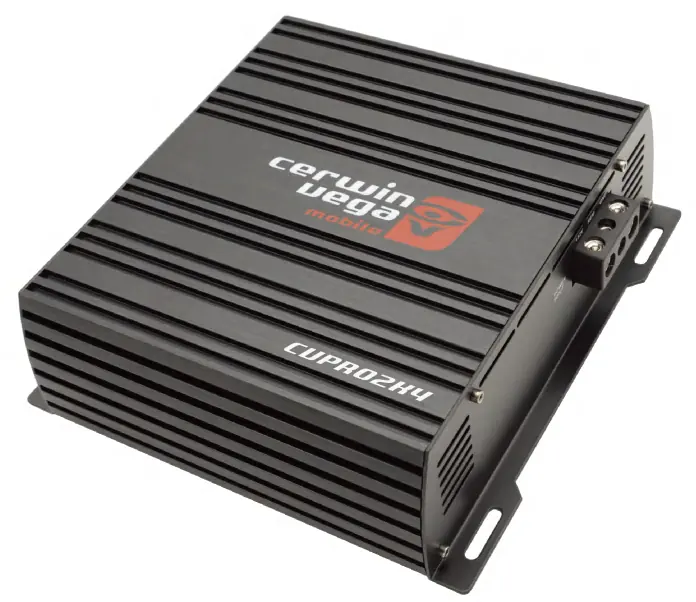

Cerwin Vega CVPRO Series Verstärker
Cerwin Vega CVPRO Series Verstärker

Sicherheit und Vorsichtsmaßnahmen

  • Das Gerät ist nur für 12V DC-Systeme mit negativer Masse ausgelegt.
  • Die Gesamtimpedanz darf 1 Ohm nicht unterschreiten.
  • Vermeiden Sie die Installation an Orten mit direkter Sonneneinstrahlung, Feuchtigkeit oder Staub.
  • Sorgen Sie für ausreichende Belüftung, um eine Überhitzung zu vermeiden.
  • Trennen Sie vor Beginn der Arbeiten den Minuspol der Fahrzeugbatterie.
  • Verwenden Sie eine externe Sicherung in der Plusleitung, so nah wie möglich an der Batterie.

Installation und Verkabelung

Für die Stromversorgung ist ein Kabelquerschnitt von 1/0 Gauge (OFC, kein CCA) erforderlich. Achten Sie darauf, dass die Masseverbindung sauber und sicher am Fahrzeugchassis befestigt ist. Verlegen Sie Stromkabel getrennt von Signalkabeln, um Störgeräusche zu minimieren.

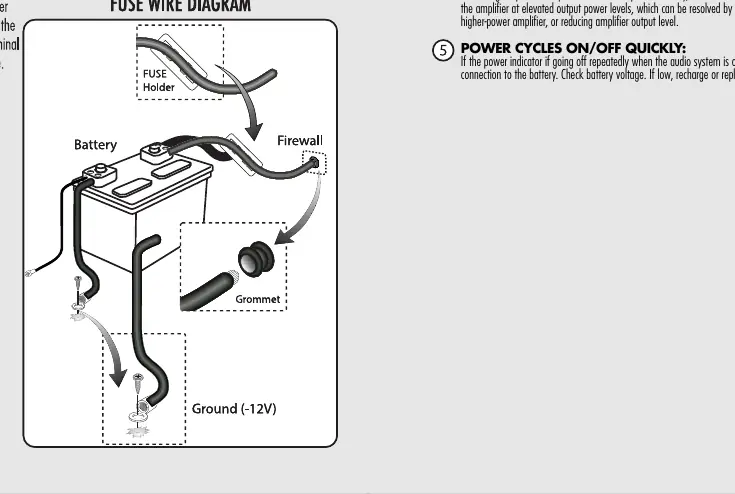

Sicherungsschaltplan für die Stromversorgung
Sicherungsschaltplan für die Stromversorgung
Anschlussdiagramm der Sicherung
Anschlussdiagramm der Sicherung

Einstellung und Betrieb

Die Verstärker verfügen über verschiedene Einstellmöglichkeiten:

  • Gain: Zur Anpassung der Eingangsempfindlichkeit (kein Lautstärkeregler).
  • Xovers: Einstellung der Frequenzweiche (High Pass oder Low Pass).
  • Bass Boost: Pegelanhebung im Bassbereich.
  • Subsonic: Filter zur Begrenzung extrem tiefer Frequenzen zum Schutz der Lautsprecher.

Fehlerbehebung

Bei Problemen wie keinem Ton oder Schutzabschaltung (Protection Light) prüfen Sie:

  • Die Spannung am Verstärker (sollte zwischen 11,5V und 16,1V liegen).
  • Alle Masseverbindungen und Sicherungen.
  • Ob Lautsprecher kurzgeschlossen sind.
  • Ob eine thermische Überlastung vorliegt (ausreichende Belüftung prüfen).

Bei weiteren Fragen wenden Sie sich an den Cerwin Vega Technischen Support unter 213-261-4161 (9-5 PST).
