Montageanleitung für Sommer Schienenverlängerung für Garagentorantriebe

Detaillierte Montageanleitung für die Sommer Schienenverlängerung. Erfahren Sie, wie Sie die Schiene korrekt installieren, welche Modelle kompatibel sind und welche technischen Voraussetzungen für die Montage gelten.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die fachgerechte Montage der Schienenverlängerung für Sommer Garagentorantriebe. Sie richtet sich an Personen, die eine Erweiterung der Schienenlänge für spezielle Torhöhen vornehmen müssen. Stellen Sie vor Beginn sicher, dass das benötigte Werkzeug (13 mm Schlüssel) bereitliegt.

Kompatibilität

Das Set ist für eine Vielzahl von Sommer Garagentorantrieben geeignet, darunter:

  • S 9050 / S 9060 / S 9080 / S 9110 (base+, pro+, tiga, tiga+)
  • A 400 S / A 550 L / A 800 XL
  • Nordamerikanische Modelle: 2060 / 2080 / 2010 / evo / evo+ / pro+

Montage der Schienenverlängerung

Die Montage erfolgt in drei wesentlichen Schritten:

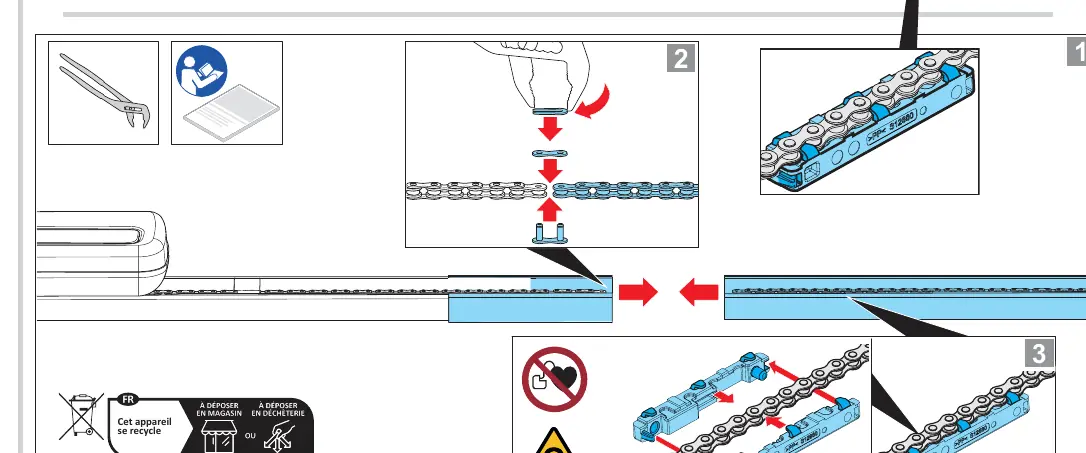

Schritte zur Montage der Schienenverlängerung und Kette
Schritte zur Montage der Schienenverlängerung und Kette
  1. Vorbereitung: Legen Sie die Schienenelemente und die Kette bereit. Stellen Sie sicher, dass die Kettenglieder korrekt ausgerichtet sind.
  2. Verbindung: Fügen Sie die Schienenelemente zusammen und verbinden Sie die Kette gemäß der Abbildung. Achten Sie darauf, dass die Verbindungselemente fest sitzen.
  3. Sicherung: Überprüfen Sie die Stabilität der Verbindung und sichern Sie die Schiene gegen unbeabsichtigtes Lösen.

Technische Daten

Beachten Sie die spezifischen Längenangaben für den Einbau:

  • Die Schienenverlängerung ist für Torhöhen von über 2.750 mm bis maximal 7.500 mm ausgelegt.
  • Der Abstand für die Montagekomponenten beträgt 100 bis 700 mm.

Praktische Hilfe

Typische Probleme

Kette lässt sich nicht verbinden

Prüfen Sie die Ausrichtung der Kettenglieder und stellen Sie sicher, dass die Verbindungselemente korrekt in die Kette eingreifen.

Schiene wirkt instabil

Überprüfen Sie, ob alle Schraubverbindungen fest angezogen sind und die Schienenelemente bündig ineinandergreifen.

Vor der Verwendung

  • 13 mm Schlüssel bereitlegen
  • Kompatibilität des Antriebsmodells prüfen
  • Platzbedarf für die Schienenverlängerung messen
  • Sicherstellen, dass alle Teile aus dem Lieferumfang vorhanden sind

Technische Daten in der Praxis

Schienenverlängerung
Ermöglicht den Betrieb des Garagentorantriebs bei Toren, die höher als der Standard sind.
Max. Schienenlänge
Die maximale Gesamtlänge der Schiene darf 7.500 mm nicht überschreiten.

Abbildungen und Diagramme

  • Schritt 1: Vorbereitung der Kette und Verbindungselemente.
  • Schritt 2: Zusammenfügen der Schienenelemente.
  • Schritt 3: Sicherung der Verbindung.

Modellkompatibilität

  • Kompatibel mit S 9050, S 9060, S 9080, S 9110 (base+, pro+, tiga, tiga+).
  • Kompatibel mit A 400 S, A 550 L, A 800 XL.
  • Kompatibel mit nordamerikanischen Modellen 2060, 2080, 2010, evo, evo+, pro+.
