Solplanet ASW 05-15kH-T2-T3-DG Hybrid-Wechselrichter Installationsanleitung

Produktbeschreibung

Die Solplanet ASW 05-15kH-T2-T3-DG Serie umfasst transformatorlose Hybrid-Wechselrichter mit 2 oder 3 MPP-Trackern. Diese Geräte sind für den Innen- und Außenbereich konzipiert und ermöglichen die Umwandlung von Gleichstrom aus PV-Anlagen oder Batterien in netzkonformen Drehstrom. Zudem verfügen sie über eine Schnittstelle für Dieselgeneratoren und eine Backup-Funktion zur Versorgung ausgewählter Stromkreise bei Netzausfällen.

Sicherheitshinweise

Gefahr durch hohe Spannungen: Die PV-Anlage und die Batterie können lebensgefährliche Spannungen führen. Arbeiten am Gerät dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. Vor Arbeiten am Gerät muss dieses von allen Spannungsquellen getrennt und gegen Wiedereinschalten gesichert werden.

• Berühren Sie keine nicht isolierten Kabelenden oder spannungsführenden Komponenten.
• Öffnen Sie das Gerät nicht.
• Tragen Sie geeignete persönliche Schutzausrüstung.
• Beachten Sie die Sicherheitshinweise des Batterieherstellers.
• Bei einem Erdschluss können Systemteile weiterhin unter Spannung stehen.
• Nach dem Trennen von Energiequellen ist eine Wartezeit von mindestens 10 Minuten einzuhalten, bis sich die Kondensatoren entladen haben.

Montage und Inbetriebnahme

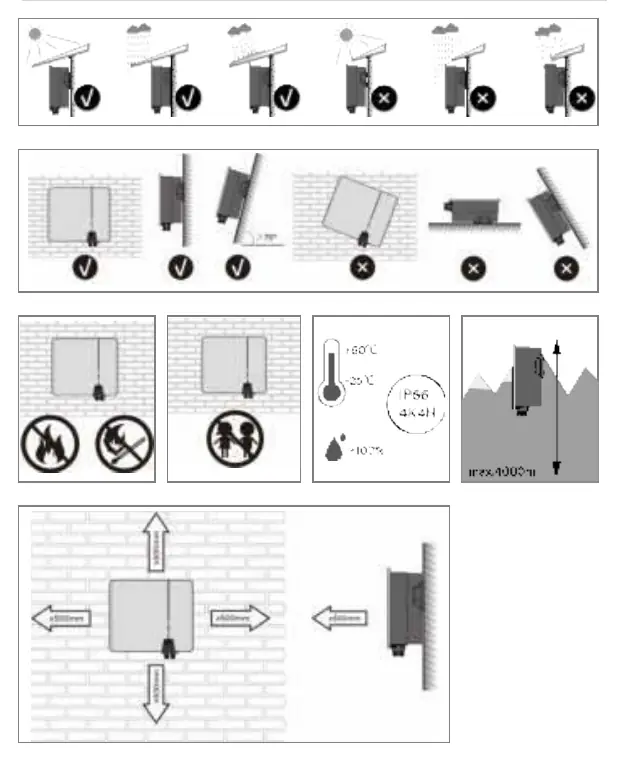

Die Montage muss in einer geeigneten Umgebung erfolgen, die den Temperaturbereichen und Schutzanforderungen entspricht. Achten Sie auf ausreichende Abstände für die Belüftung. Die Installation umfasst die Wandmontage mittels der mitgelieferten Halterung, den Anschluss der Schutzerdung sowie die Verkabelung der AC-, DC-, Batterie- und Kommunikationsanschlüsse. Die Inbetriebnahme erfolgt über die Solplanet App, die für Android und iOS verfügbar ist.

Elektrische Anschlüsse

Die AC-Anschlüsse (GEN, Load, Grid) sind farblich gekennzeichnet und müssen zwingend gemäß den Anforderungen angeschlossen werden. Für den Betrieb im Eigenverbrauchsmodus ist eine E-Meter-Kommunikationsoption (Smart Meter oder Stromwandler) zwingend erforderlich. Die Kommunikation erfolgt über RS485, BMS oder LAN-Stick.

Wartung und Entsorgung

Das Gerät erfordert keine regelmäßige Wartung, sollte jedoch sauber gehalten werden. Bei Störungen oder technischen Fragen wenden Sie sich bitte an den Solplanet-Service unter Angabe des Modells, der Seriennummer und des Fehlercodes. Die Entsorgung des Geräts darf nicht über den Hausmüll erfolgen, sondern muss gemäß den örtlichen Vorschriften für Elektronikschrott durchgeführt werden.
