Solplanet ASW 05-12kH-T2/T3 Dreiphasen-Hybrid-Wechselrichter

Produktbeschreibung

Der Solplanet ASW 05-12kH-T2/T3 ist ein transformatorloser Hybrid-Wechselrichter mit 2 oder 3 MPP-Trackern. Er wandelt Gleichstrom von PV-Modulen in dreiphasigen Wechselstrom um und ermöglicht die Speicherung von Energie in einer kompatiblen Lithium-Ionen-Batterie. Das Gerät verfügt über eine Backup-Funktion zur Versorgung kritischer Lasten bei Netzausfall.

Sicherheitshinweise

Gefahr durch hohe Spannungen: PV-Module und Batterien erzeugen lebensgefährliche Gleichspannungen. Arbeiten dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. Vor Arbeiten am Gerät muss dieses von allen Spannungsquellen getrennt werden. Beachten Sie die 10-minütige Entladezeit der Kondensatoren nach der Trennung.

Montage

Das Gerät muss an einem festen Untergrund montiert werden, der das vierfache Gewicht tragen kann. Eine horizontale Montage oder Überkopfmontage ist nicht zulässig. Achten Sie auf ausreichende Abstände zu Wänden und anderen Geräten, um eine optimale Kühlung zu gewährleisten.

Elektrischer Anschluss

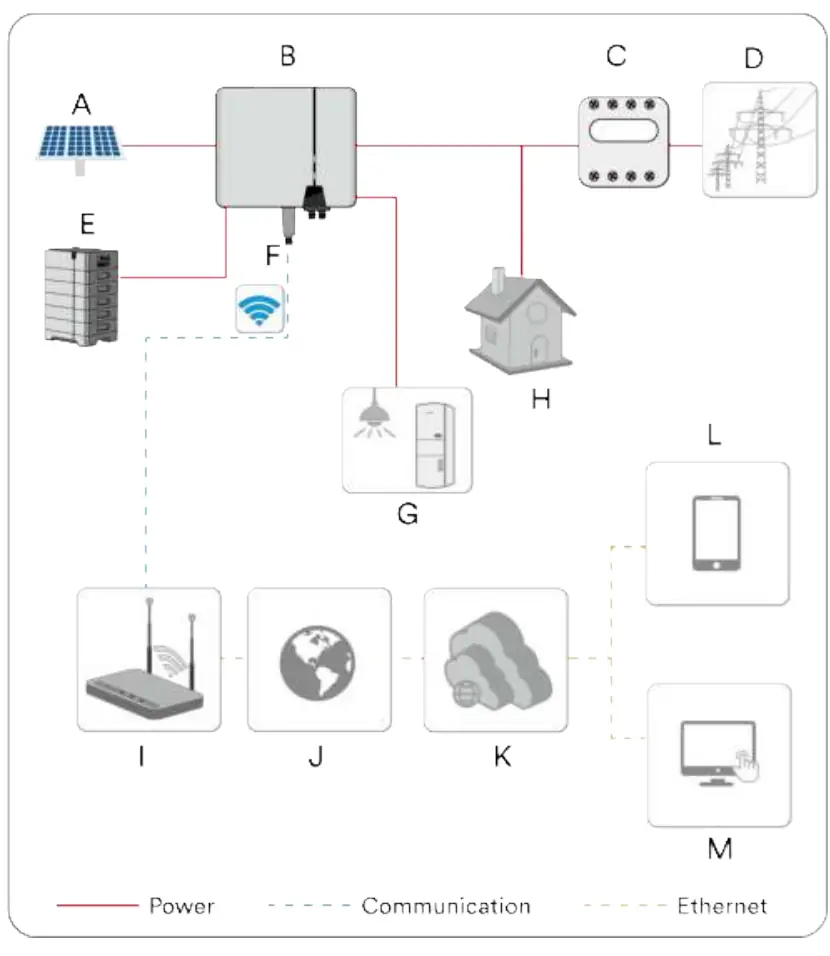

Der Anschluss umfasst PV-Eingänge, Batterieanschluss, Netzanschluss (AC) und EPS-Anschluss für Backup-Lasten. Alle Anschlüsse müssen gemäß den lokalen Vorschriften und den Anweisungen im Handbuch erfolgen. Die Phasenfolge muss bei Parallelsystemen konsistent sein.

Inbetriebnahme und Betrieb

Die Inbetriebnahme erfolgt über die Solplanet App. Nach der Installation müssen Ländercodes, Batterietyp und Energiemanagement-Modi konfiguriert werden. Die LED-Anzeigen am Gerät geben Auskunft über den aktuellen Betriebszustand (Solar, Batterie, Netz, EPS, Fehler).

Wartung und Fehlerbehebung

Zur Wartung gehört die jährliche Reinigung der DC-Schalterkontakte sowie die regelmäßige Kontrolle der Luftein- und -auslässe auf Blockaden. Bei Fehlern zeigt das Gerät entsprechende Fehlercodes an. Häufige Ursachen sind Netzstörungen, Isolationsfehler oder Kommunikationsprobleme. Bei permanenten Fehlern ist der Solplanet-Service zu kontaktieren.

Recycling und Entsorgung

Das Gerät darf nicht im Hausmüll entsorgt werden. Die Entsorgung muss gemäß den lokalen Vorschriften für Elektronikschrott erfolgen.
