Bedienungsanleitung für Solight 1D23WIFI Smart WiFi Funk-Bewegungsmelder-Gong

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Anweisungen zur Installation, Kopplung und Nutzung des Solight 1D23WIFI Smart WiFi Funk-Bewegungsmelders. Das System besteht aus einem Empfänger (Gong) und einem Sender (magnetischer Sensor). Die Kopplung erfolgt über eine Lernfunktion (Learning Code). Das Gerät kann in die Tuya App integriert werden, um Benachrichtigungen über Bewegungen auf dem Smartphone zu erhalten.

Produktbeschreibung

Der Empfänger (Gong) ist für den permanenten Anschluss an eine 230V-Steckdose vorgesehen. Der Sender (Sensor) wird mit einer CR2032-Batterie betrieben und ist für den Einsatz an Türen oder Fenstern konzipiert. Die Reichweite beträgt bis zu 180 m im freien Feld.

Technische Daten

• Signalreichweite: 180 m (freies Feld)
• Übertragungsfrequenz: 433,92 MHz
• Klingellautstärke: 5 Stufen (0 - 25 - 50 - 75 - 100 dB(A))
• Anzahl der Melodien: 64
• Stromversorgung Gong: AC 230V / 50Hz
• Stromversorgung Sensor: 1x 3V (CR2032) Batterie
• Schutzart Sensor: IP44
• Betriebstemperatur: -10 °C bis +45 °C (Gong), -20 °C bis +40 °C (Sensor)

Kopplung des Sensors mit dem Gong

1. Stecken Sie den Empfänger in eine 230V-Steckdose.
2. Halten Sie die Kopplungstaste am Gong für ca. 5 Sekunden gedrückt.
3. Lassen Sie die Taste los, sobald die Anzeigeleuchte am Gong aufleuchtet.
4. Der Gong befindet sich nun für 25 Sekunden im Kopplungsmodus. Trennen Sie während dieser Zeit den magnetischen Sensor vom Gegenstück.
5. Sobald die Melodie ertönt, ist der Sensor erfolgreich gekoppelt.

Es können bis zu 6 Sensoren mit einem Gong und bis zu 15 Gongs mit einem Sensor gekoppelt werden.

Klingelton und Lautstärke einstellen

Verwenden Sie die Tasten am Gong, um die Melodie auszuwählen. Drücken Sie die Lautstärketaste wiederholt, um zwischen den fünf Lautstärkestufen zu wählen.

Sensorplatzierung und Montage

Testen Sie vor der endgültigen Montage die Reichweite und Zuverlässigkeit am gewünschten Ort. Installieren Sie beide Teile des Sensors gegenüberliegend; die markierten Pfeile zeigen die Zentren der Magnete an. Befestigen Sie die Bodenabdeckungen mit doppelseitigem Klebeband oder Schrauben. Achten Sie darauf, dass die Teile nicht aneinander reiben.

Einrichtung der Tuya Mobile App

1. Installieren Sie die Tuya App aus dem Google Play Store oder App Store und registrieren Sie ein Konto.
2. Versetzen Sie das Gerät in den Kopplungsmodus, indem Sie die Taste am Gong für ca. 5 Sekunden gedrückt halten (das Gerät piept und blinkt).
3. Klicken Sie in der App auf das "+" in der oberen rechten Ecke und wählen Sie "Gerät hinzufügen".
4. Die App sucht nach dem Gerät "Solight Smart WiFi gong". Folgen Sie den Anweisungen zur Eingabe Ihrer WLAN-Daten.

Fehlerbehebung

Wenn der Empfänger nicht klingelt, prüfen Sie:

• Ob die Entfernung zwischen Sender und Empfänger zu groß ist.
• Ob starke Signalstörungen vorliegen (z. B. durch große Metallobjekte, Stahlbetonwände oder andere Funknetzwerke).
• Ob die Batterie im Sensor noch funktionsfähig ist.

Batteriewechsel

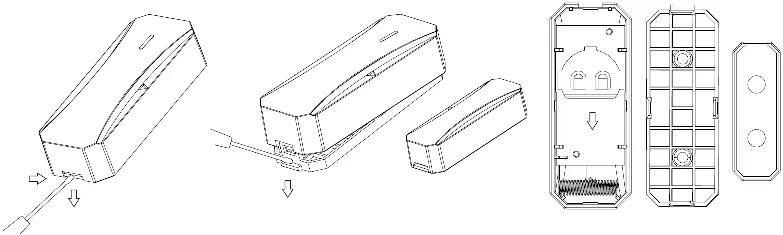

Führen Sie einen flachen Schraubendreher in den Spalt am Sensorgehäuse ein und hebeln Sie den Deckel vorsichtig ab. Entnehmen Sie die alte Batterie und setzen Sie eine neue unter Beachtung der korrekten Polarität ein. Schnappen Sie den Deckel wieder fest zu.
