Bedienungsanleitung für das SilverStone KUBLAI 07E PC-Gehäuse
Ein kompakter Leitfaden für das SilverStone KUBLAI 07E ATX-Gehäuse mit wichtigen Spezifikationen zu Komponentenbeschränkungen, Festplattenmontage und Kompatibilität.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument dient als Leitfaden für die Hardware-Kompatibilität und den Einbau von Komponenten in das SilverStone KUBLAI 07E ATX-Gehäuse. Es enthält wichtige Grenzwerte für die Größe von CPU-Kühlern, Netzteilen und Grafikkarten sowie Anweisungen zur Festplattenmontage.
Einbau von Festplatten
Um eine Festplatte zu installieren, platzieren Sie diese auf dem vorgesehenen Einschub und sichern Sie sie mit den mitgelieferten Schrauben. Achten Sie darauf, dass der Festplatteneinschub so ausgerichtet ist, dass sich der Anschluss der Festplatte auf der gleichen Seite wie der Kabelanschluss befindet.
Komponentenbeschränkungen
Das Gehäuse ist für leistungsstarke Komponenten ausgelegt, jedoch müssen folgende Abmessungen beachtet werden:
- CPU-Kühler: Maximale Höhe von 170 mm mit einem Freiraum von 29 mm über der Oberkante des Motherboards.
- Netzteil: Unterstützt Netzteile mit einer Tiefe von bis zu 190 mm.
- Grafikkarten: Unterstützt Karten mit einer Länge von bis zu 390 mm (15,35 Zoll), was nahezu alle handelsüblichen Consumer-Grafikkarten abdeckt.
- Radiator: Beachten Sie die spezifischen Abstände für 360-mm-Radiatoren (siehe technische Zeichnungen).
Sicherheit und Garantie
Die Garantie deckt Defekte ab, die auf Produktionsfehler zurückzuführen sind, sofern das Produkt gemäß der Anleitung verwendet wurde. Schäden durch unsachgemäße Handhabung, Modifikationen oder Naturkatastrophen sind ausgeschlossen. Für Supportanfragen in Europa wenden Sie sich bitte an [email protected] oder besuchen Sie die offizielle Website unter www.silverstonetek.com.
Offizielle Quellen aus der Anleitung
Praktische Hilfe
Typische Probleme
Festplatte lässt sich nicht korrekt anschließen
Stellen Sie sicher, dass der Festplatteneinschub so montiert ist, dass der Anschluss der Festplatte auf der Seite des Kabelanschlusses liegt.
CPU-Kühler passt nicht
Überprüfen Sie, ob die Gesamthöhe des Kühlers 170 mm nicht überschreitet.
Vor der Verwendung
- Prüfen Sie die Tiefe Ihres Netzteils (max. 190 mm).
- Messen Sie die Länge Ihrer Grafikkarte (max. 390 mm).
- Stellen Sie sicher, dass der CPU-Kühler nicht höher als 170 mm ist.
- Halten Sie die mitgelieferten Schrauben für die Festplattenmontage bereit.
Technische Daten in der Praxis
- CPU-Kühler Limit
- Maximal 170 mm Höhe mit 29 mm Freiraum über dem Mainboard.
- Netzteil-Tiefe
- Unterstützt bis zu 190 mm Tiefe.
- Grafikkarten-Länge
- Unterstützt bis zu 390 mm (15,35 Zoll).
Abbildungen und Diagramme

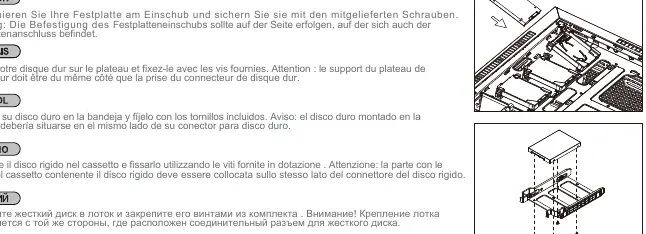

- Die Zeichnungen zeigen die korrekte Ausrichtung der Festplatten-Einschübe.
- Die technischen Skizzen verdeutlichen die Abstände für Radiatoren und Kühler.
Modellkompatibilität
- Geeignet für ATX-Mainboards.
- Unterstützt 2,5-Zoll- und 3,5-Zoll-Festplattenkonfigurationen.
