Shelly 1 Gen3 Smartes Relais
Erfahren Sie, wie Sie das Shelly 1 Gen3 Smartes Relais installieren und konfigurieren. Diese Anleitung enthält Schaltpläne für 110-240V AC, 24-48V DC und 12V DC sowie Schritte zur Netzwerkeinrichtung und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das Shelly 1 Gen3 ist ein smartes Relais zur Steuerung elektrischer Geräte. Die Installation darf ausschließlich durch eine qualifizierte Elektrofachkraft erfolgen. Vor Beginn der Arbeiten muss die Stromzufuhr unterbrochen werden. Das Gerät unterstützt verschiedene Spannungsbereiche (110-240V AC, 24-48V DC oder 12V DC), die je nach Anschlussplan korrekt verdrahtet werden müssen.
Installation und Anschluss
Das Gerät verfügt über Anschlüsse für den Laststromkreis (O, I), den Schalteingang (SW) und die Stromversorgung (L, N oder +,-). Achten Sie darauf, dass die Kabelenden 6-7 mm abisoliert sind.
Anschlussvarianten

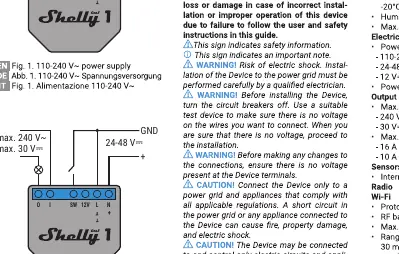

- 110-240V AC: Anschluss an L und N.

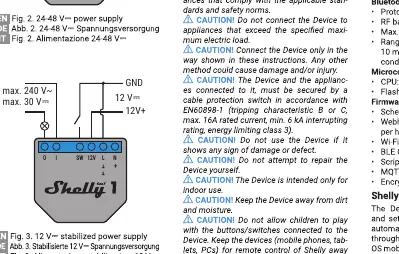

- 24-48V DC: Anschluss an + und -.
- 12V DC: Anschluss an + und -.
Verwenden Sie für den Schalteingang (SW) den gleichen Stromkreis wie für die Stromversorgung des Geräts, um gefährliche Spannungsspitzen zu vermeiden.
Erste Inbetriebnahme
Nach der Installation kann das Gerät über das WLAN konfiguriert werden:
- Schalten Sie die Stromversorgung ein.
- Das Gerät erstellt einen eigenen WLAN-Zugangspunkt (Access Point).
- Verbinden Sie Ihr Smartphone oder Ihren Computer mit diesem WLAN (Netzwerkname beginnt mit Shelly...).
- Öffnen Sie einen Webbrowser und geben Sie 192.168.33.1 in die Adresszeile ein, um auf das Web-Interface zuzugreifen.
- Alternativ können Sie die Shelly Cloud App verwenden, um das Gerät in Ihr Heimnetzwerk einzubinden.
Sicherheitshinweise
- Installieren Sie das Gerät nicht an Orten, an denen es nass werden kann.
- Vermeiden Sie Kurzschlüsse.
- Das Gerät darf nicht geöffnet oder modifiziert werden.
- Stellen Sie sicher, dass die angeschlossene Last die maximale Schaltleistung von 16A nicht überschreitet.
Technische Daten
- Stromversorgung: 110-240V AC, 24-48V DC oder 12V DC.
- Max. Schaltstrom: 16A.
- Konnektivität: Wi-Fi 802.11 b/g/n, Bluetooth.
- Abmessungen: 37 x 42 x 16 mm.
- Betriebstemperatur: -20°C bis 40°C.
Herstellerinformationen
Shelly Europe Ltd
Praktische Hilfe
Typische Probleme
Gerät ist nicht im WLAN erreichbar
Prüfen Sie, ob das Gerät im Access-Point-Modus ist oder ob die WLAN-Verbindung zum Router korrekt konfiguriert wurde. Stellen Sie sicher, dass ein 2,4-GHz-Netzwerk verwendet wird.
Gerät reagiert nicht
Überprüfen Sie die Verkabelung und ob die Stromversorgung innerhalb der spezifizierten Grenzwerte (110-240V AC, 24-48V DC oder 12V DC) liegt.
Werkseinstellungen wiederherstellen
Halten Sie die Taste am Gerät für 10 Sekunden gedrückt, um das Gerät zurückzusetzen.
Vor der Verwendung
- Installation durch qualifizierte Elektrofachkraft durchführen lassen.
- Spannungsfreiheit vor Installationsbeginn sicherstellen.
- Prüfen, ob die Stromquelle (AC oder DC) mit dem gewählten Schaltplan übereinstimmt.
- Kabelenden auf 6-7 mm abisolieren.
- WLAN-Netzwerk (2,4 GHz) für die Einrichtung bereithalten.
Technische Daten in der Praxis
- 192.168.33.1
- Standard-IP-Adresse des Web-Interfaces für die Ersteinrichtung.
Abbildungen und Diagramme
- O: Ausgang zum Verbraucher
- I: Eingang für den Laststromkreis
- SW: Eingang für den Schalter/Taster
- L/N: Stromversorgung (AC)
- +/-: Stromversorgung (DC)
Modellkompatibilität
- Erfordert ein 2,4-GHz-WLAN-Netzwerk.
- Kompatibel mit der Shelly Cloud App für iOS und Android.
