Bedienungsanleitung für Sealey STS104 Digitaler Drehmomentschrauber 0-20Nm
Schnellstartanleitung für den Sealey STS104 Digital-Drehmomentschrauber. Erfahren Sie alles über die Inbetriebnahme, Moduseinstellungen (Track/Peak), Drehmomentprogrammierung und Wartung.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Der Sealey STS104 ist ein digitaler Drehmomentschrauber für den Einsatz in Werkstatt und Industrie. Dieses Dokument enthält wichtige Anweisungen zur sicheren Handhabung, Batteriewartung und korrekten Anwendung des Drehmomentmessers. Beachten Sie, dass das Gerät niemals bei ausgeschaltetem Zustand belastet werden darf und nicht an unter Spannung stehenden Stromkreisen verwendet werden darf.
Vorbereitung und Inbetriebnahme
- Legen Sie zwei AAA-Batterien in das seitliche Batteriefach ein.
- Schalten Sie das Gerät mit der Ein-/Aus-Taste ein. Warten Sie, bis das Display 0000 anzeigt.
- Das Gerät verfügt über zwei Hauptmodi: TRACK (Echtzeit-Drehmoment) und PEAK (Aufzeichnung des Maximalwerts).
- Wechseln Sie zwischen den Modi durch Drücken der M/U-Taste.
- Einheiten können durch 2-sekündiges Halten der M/U-Taste zwischen N.m, lbf-ft und lbf-in umgeschaltet werden.
Bedienung und Funktionen
Die Tastenbelegung ermöglicht eine intuitive Steuerung:
- Taste 1: Ein-/Ausschalten.
- Taste 2: Moduswahl (Track/Peak) und Einheitenwahl.
- Taste 3: Hintergrundbeleuchtung und Einstellung des Ziel-Drehmoments.
- Taste 4: Nullstellung (Tara) und LED-Lichtsteuerung.
Um ein Ziel-Drehmoment zu programmieren, halten Sie die Taste 3 für 2 Sekunden gedrückt, bis SET erscheint. Nutzen Sie die Tasten 2 und 4 zur Wertanpassung und bestätigen Sie mit Taste 3.
Wartung und Sicherheit
- Lagern Sie das Gerät an einem trockenen, sicheren Ort ohne Staub oder extreme Hitze.
- Verwenden Sie zur Reinigung nur ein leicht feuchtes Tuch. Keine Lösungsmittel oder Flüssigreiniger verwenden.
- Entfernen Sie bei längerer Nichtbenutzung die Batterien, um Schäden durch Auslaufen zu vermeiden.
- Eine Neukalibrierung ist nach 12 Monaten oder 5000 Zyklen erforderlich, sowie nach jeder Reparatur oder Überlastung.
Herstellerinformationen
Sealey
Praktische Hilfe
Typische Probleme
Das programmierte Drehmoment springt auf Null zurück.
Dies geschieht, wenn der Wert 125% des maximalen Drehmoments (20Nm) überschreitet. Überprüfen Sie den Wert und programmieren Sie ihn erneut.
Das Gerät zeigt keine Werte an oder funktioniert nicht korrekt.
Stellen Sie sicher, dass das Gerät vor der Kraftausübung eingeschaltet wurde. Wenden Sie niemals Kraft bei ausgeschaltetem Gerät an.
Vor der Verwendung
- Batterien korrekt eingelegt?
- Gerät eingeschaltet und Display zeigt 0000?
- Gewünschte Einheit (Nm/lbf-ft/lbf-in) ausgewählt?
- Gewünschter Modus (Track/Peak) eingestellt?
- Drehrichtung am Ratschenkopf korrekt eingestellt?
Technische Daten in der Praxis
- Drehmomentbereich
- 0-20 Nm, der nutzbare Arbeitsbereich des Werkzeugs.
Abbildungen und Diagramme
- Fig.1 zeigt die Tastenbelegung: 1 (Power), 2 (Modus/Einheit), 3 (Licht/Einstellung), 4 (Null/LED).

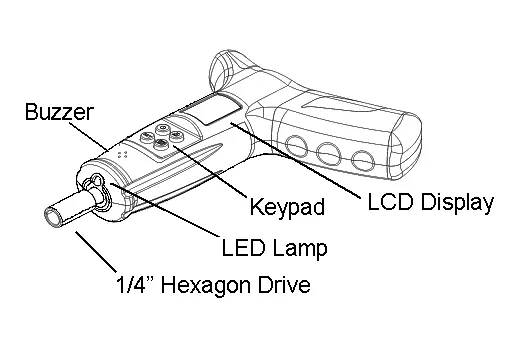

- Fig.2 zeigt die Komponenten: Buzzer, Tastenfeld, LCD-Display, LED-Lampe und 1/4 Zoll Antrieb.
- Fig.4 illustriert die Änderung der Ratschenrichtung für Rechts- oder Linkslauf.
Modellkompatibilität
- Nicht an unter Spannung stehenden elektrischen Schaltkreisen verwenden.
- Nur für den Einsatz mit 1/4 Zoll Sechskant-Bits geeignet.
