Bedienungsanleitung für Sealevel SeaLINK+485 USB-zu-Seriell-Adapter
Schnellstartanleitung für den Sealevel SeaLINK+485 Adapter. Erfahren Sie, wie Sie Treiber installieren, die Hardware anschließen, DIP-Schalter für RS-485/422 konfigurieren und Fehler beheben.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Der Sealevel SeaLINK+485 ist ein USB-zu-RS-530/422/485-Adapter. Er erfordert keine internen PC-Ressourcen wie IRQs oder I/O-Ports. Die Installation erfordert zwingend die vorherige Installation der SeaCOM-Treiber. Das Gerät ist hot-pluggable, kann also im laufenden Betrieb angeschlossen werden.
Software-Installation
Installieren Sie den Adapter nicht, bevor die Software vollständig eingerichtet ist:
- Laden Sie den passenden Treiber aus der Sealevel-Datenbank für die Teilenummer 2102 herunter.
- Führen Sie das Setup für SeaCOM aus.
- Bestätigen Sie bei Windows-Sicherheitsmeldungen (z.B. fehlende Authenticode-Signatur) die Installation.
- Nach Abschluss der Software-Installation kann die Hardware verbunden werden.
Hardware-Installation

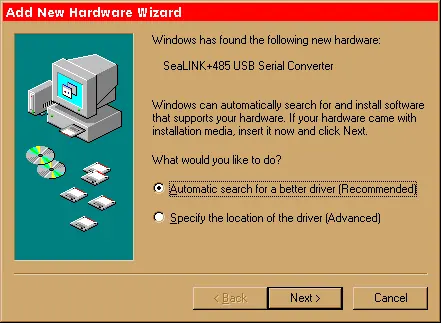

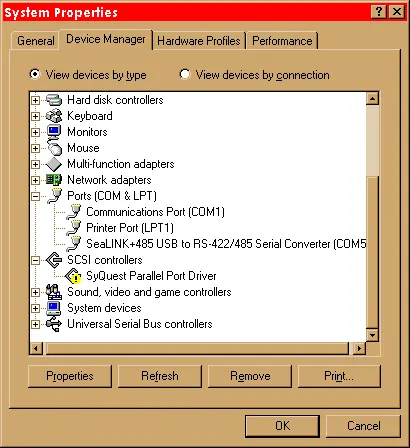

Verbinden Sie den Adapter mit einem USB-Typ-A-Port. Windows erkennt das neue Gerät automatisch. Folgen Sie dem Hardware-Assistenten, um die zuvor installierten Treiber zuzuweisen. Überprüfen Sie im Geräte-Manager, ob ein neuer COM-Port unter Anschlüsse (COM & LPT) erstellt wurde.
Konfiguration
Die Schnittstelle wird über den DIP-Schalter SW1 konfiguriert:
- SW1-1: RS-485 Zwei-Draht Auto-Aktivierung
- SW1-2: Echo-Aktivierung
- SW1-3: 120-Ohm-Terminierung
- SW1-4/5: 1K-Ohm Pull-up/Pull-down Widerstände
- SW1-6/7: Verbindung für RS-485 Zwei-Draht-Betrieb
Fehlerbehebung
Wenn der Adapter nicht funktioniert:
- Stellen Sie sicher, dass USB im BIOS aktiviert ist.
- Prüfen Sie, ob die SeaCOM-Software korrekt installiert ist.
- Verwenden Sie das mitgelieferte Loopback-Plug und das WinSSD-Dienstprogramm, um die Kommunikation zu testen.
- Hinweis: Bei 2-Draht RS-485 ohne Echo ist ein Loopback-Test nicht möglich; testen Sie in diesem Fall zuerst im RS-422-Modus.
Praktische Hilfe
Typische Probleme
Gerät wird nicht erkannt oder funktioniert nicht
Prüfen Sie, ob USB im BIOS aktiviert ist und die SeaCOM-Treiber korrekt installiert wurden.
Loopback-Test schlägt fehl
Bei 2-Draht RS-485 ohne Echo ist kein Loopback möglich. Testen Sie das Gerät stattdessen im RS-422-Modus.
Vor der Verwendung
- Stellen Sie sicher, dass Sie Administratorrechte (root unter Linux) haben.
- Installieren Sie die SeaCOM-Treiber vor dem Anschließen der Hardware.
- Prüfen Sie die DIP-Schalter-Einstellungen für Ihre spezifische Anwendung (RS-422 vs. RS-485).
- Stellen Sie sicher, dass das System USB unterstützt.
Technische Daten in der Praxis
- Betriebstemperatur
- 0°C bis 50°C
- Stromverbrauch
- +5 VDC bei 50 mA
Abbildungen und Diagramme
- DIP-Schalter SW1: Position ON aktiviert Funktionen, OFF deaktiviert sie.
- Pin-Belegung: DB25-Stecker entspricht dem EIA-530 Standard.

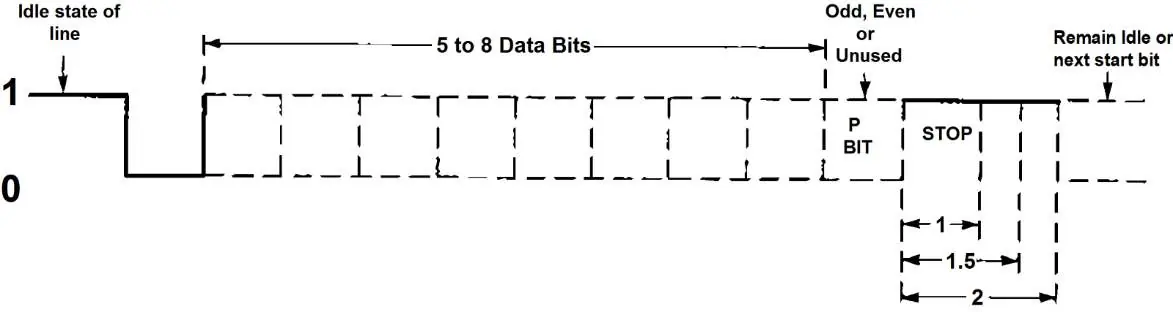

- Asynchrone Kommunikation: Daten werden mit Start-, Daten-, Paritäts- und Stoppbits gerahmt.
Modellkompatibilität
- Windows NT unterstützt keine USB-Geräte.
- Windows 7 oder neuer wird für die Standard-Treiberinstallation empfohlen.
- RS-485 ist abwärtskompatibel zu RS-422.
