Bedienungsanleitung für Scorpion Tribunus III 06-110A / 06-160A ESC
Schnellstartanleitung für den Scorpion Tribunus III ESC. Erfahren Sie alles über den Anschluss, die Konfiguration der SPROTO-Software, Firmware-Updates, Telemetrie-Einstellungen und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Leitfaden für die Inbetriebnahme und Konfiguration der Scorpion Tribunus III ESC-Serie (06-110A / 06-160A). Es enthält Anweisungen zur Verkabelung, Software-Einrichtung, Telemetrie-Nutzung und Fehlerbehebung. Beachten Sie, dass der Regler keine Verpolungsschutzschaltung besitzt; eine falsche Polung führt zu dauerhaften Schäden und Garantieverlust.

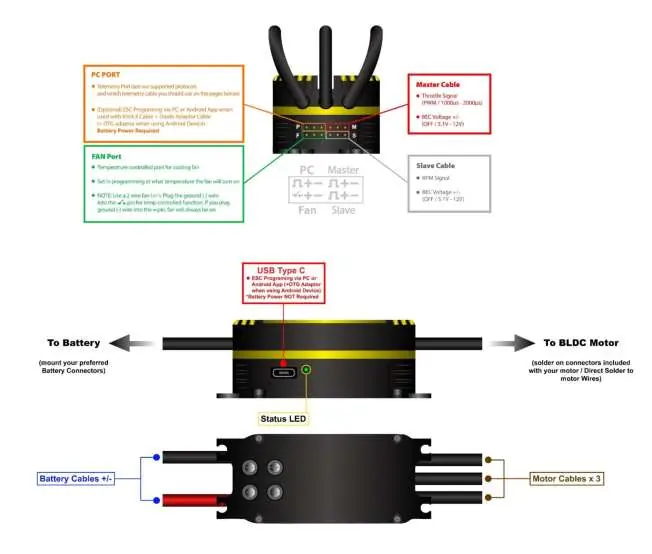

Anschluss des ESC
Der Regler verfügt über mehrere Anschlüsse:
- Master BEC-Kabel (rot): Drosselsignal und BEC-Stromversorgung (an Throttle-Kanal des Empfängers).
- Slave BEC-Kabel (schwarz): RPM-Signal und BEC-Stromversorgung (an externen Governor/RPM-Port).
- PC-Port: Für Telemetriedaten und Programmierung via SPROTO-Software.
- Lüfter-Port: Anschluss für den empfohlenen Scorpion-Hochleistungslüfter.
Achten Sie bei der Montage auf ausreichende Luftzufuhr und verwenden Sie bei Bedarf die integrierten Montageflansche.
Ersteinrichtung und Kalibrierung
Vor der ersten Nutzung muss der Drosselweg kalibriert werden:
- Entfernen Sie Propeller oder Ritzel vom Motor.
- Sender einschalten, Empfänger mit Strom versorgen, Drossel auf Maximum stellen.
- Akku an den ESC anschließen. Nach einem Signalton Drossel innerhalb von 3 Sekunden auf Minimum stellen.
- Zwei Signaltöne bestätigen die erfolgreiche Kalibrierung.
Software-Konfiguration
Die Konfiguration erfolgt über die SPROTO-Software auf PC oder Android-Geräten. Nach Änderungen an Parametern muss zwingend der Upload-Button betätigt werden, damit die Einstellungen im ESC gespeichert werden und dieser neu startet.
Schutzfunktionen
Der Tribunus III bietet umfangreiche Schutzmechanismen, darunter Überstrom-, Überspannungs-, Temperatur- und Kapazitätsschutz. Die Schutzschwellen und das Verhalten bei Auslösung (Cutoff Power Level) können in der Software angepasst werden. Beachten Sie, dass die Strommessung bei Teillast aufgrund der Phasenstrom-Regelung komplex ist.
Fehlerbehebung
Bei Verbindungsproblemen mit SPROTO stellen Sie sicher, dass ein Datenkabel (kein reines Ladekabel) verwendet wird und Bluetooth am PC deaktiviert ist. Bei Problemen mit dem Motorlauf prüfen Sie die Lötstellen der Phasenanschlüsse und die korrekte Kalibrierung des Drosselwegs.
Herstellerinformationen
Scorpion Power System Limited
Praktische Hilfe
Typische Probleme
ESC verbindet nicht mit SPROTO
Stellen Sie sicher, dass ein Datenkabel verwendet wird, deaktivieren Sie Bluetooth am PC und prüfen Sie, ob die Verbindung innerhalb der ersten 5 Sekunden nach dem Einschalten erfolgt (bei Unsolicited Telemetry Mode).
Motor läuft nicht an
Prüfen Sie, ob der Drosselweg kalibriert wurde und der Gaswert beim Einschalten auf 0% steht. Bei Heli-Modus muss der Gaswert über 30% liegen.
BEC schaltet bei schnellen Servobewegungen ab
Einige Servos erzeugen Spannungsspitzen. Prüfen Sie die BEC-Spannungseinstellungen und erwägen Sie den Einsatz eines Scorpion Backup Guard II.
ESC macht klickende Geräusche
Dies deutet auf einen Fehler beim Startvorgang hin. Kontaktieren Sie den Support oder Ihren Händler für eine Überprüfung.
Vor der Verwendung
- Propeller oder Ritzel für die Kalibrierung entfernen.
- Korrekte Polung der Akkukabel sicherstellen (kein Verpolungsschutz vorhanden).
- Drosselweg kalibrieren (außer bei VBAR External Governor).
- SPROTO-Software installieren und Konto registrieren.
- BEC-Spannung passend zu den verwendeten Servos einstellen.
Technische Daten in der Praxis
- Dynamic Timing/Frequency
- Automatische Anpassung durch den ESC basierend auf Motorlast und Drehzahl.
- Cutoff Power Level
- Prozentuale Leistungsbegrenzung bei Auslösung einer Schutzfunktion.
Abbildungen und Diagramme
- Master-Kabel: Roter Stecker für Drosselsignal und BEC.
- Slave-Kabel: Schwarzer Stecker für RPM-Signal und BEC.

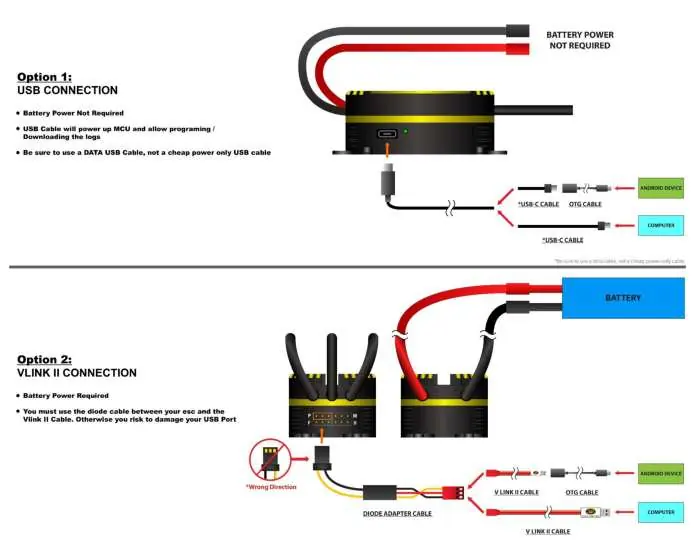

- PC-Port: Anschluss für USB-C oder VLink II zur Programmierung.
- Status-LED: Zeigt Betriebszustand und Fehlercodes an.
Modellkompatibilität
- Kompatibel mit Mikado VBar, Futaba SBUS 2, Jeti EX Bus.
- Android-Verbindung erfordert OTG-Adapterkabel.
- Nicht für den Betrieb mit Netzteilen ohne zusätzliche Kondensatoren geeignet.
