Installations- und Bedienungsanleitung für Schweigen Dunstabzugshaube CL8912S / CL7372S...

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Installations- und Bedienungsanweisungen für die Schweigen Dunstabzugshauben der Serien CL8912S, CL8915S, CL7372S und CL7375S. Die Geräte sind für den Einsatz in überdachten Außenbereichen (Alfresco) konzipiert. Bitte lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. Bewahren Sie den Kaufbeleg für Garantieansprüche auf.

Sicherheitshinweise

• Installation: Nur in überdachten Außenbereichen installieren. Bei unzureichendem Schutz vor Witterungseinflüssen erlischt die Garantie.
• Brandschutz: Nicht unter der Haube flambieren. Keine unkontrollierten Flammen unter der Haube entzünden.
• Wartung: Vor Reinigungs- oder Wartungsarbeiten das Gerät vom Stromnetz trennen.
• Filter: Betreiben Sie die Haube niemals ohne Fettfilter. Halten Sie die Filter sauber, um Brandgefahren zu vermeiden.
• Belüftung: Sorgen Sie für ausreichende Belüftung, wenn die Haube gleichzeitig mit gasbetriebenen Geräten verwendet wird.

Bedienung

Die Dunstabzugshaube verfügt über ein Touch-Bedienfeld und eine Fernbedienung.

• Ein-/Ausschalten: Drücken Sie die Ein-/Aus-Taste. Ein zweites Drücken aktiviert den 10-Minuten-Nachlauf-Timer. Ein drittes Drücken schaltet das Gerät aus.
• Geschwindigkeitsstufen: Die Haube bietet 5 Geschwindigkeitsstufen.
• Licht: Über die Licht-Taste kann die Beleuchtung ein- und ausgeschaltet werden.

Reinigung und Wartung

• Gehäuse: Mit einem weichen Tuch, Wasser und neutralem Flüssigreiniger reinigen. Keine scheuernden oder aggressiven Reinigungsmittel verwenden.
• Fettfilter (Baffles): Alle 3-6 Wochen oder nach 40 Betriebsstunden reinigen. Bei Induktionskochfeldern alle 10 Tage empfohlen. Die Filter können in der Spülmaschine (Kurzprogramm, niedrige Temperatur) oder von Hand gereinigt werden.
• Beleuchtung: Zum Austausch der Leuchtmittel die Filter entfernen, das Leuchtmittel gegen den Uhrzeigersinn drehen, entnehmen und durch ein neues ersetzen.

Installation

Die Installation sollte von einem qualifizierten Techniker durchgeführt werden.

• Wandmontage: Achten Sie darauf, dass die primären Montagepunkte waagerecht ausgerichtet sind. Verwenden Sie geeignete Schrauben für den Untergrund.
• Abluftführung: Vermeiden Sie Knicke oder scharfe Biegungen im Abluftschlauch, da dies die Leistung mindert und Geräusche verursacht.

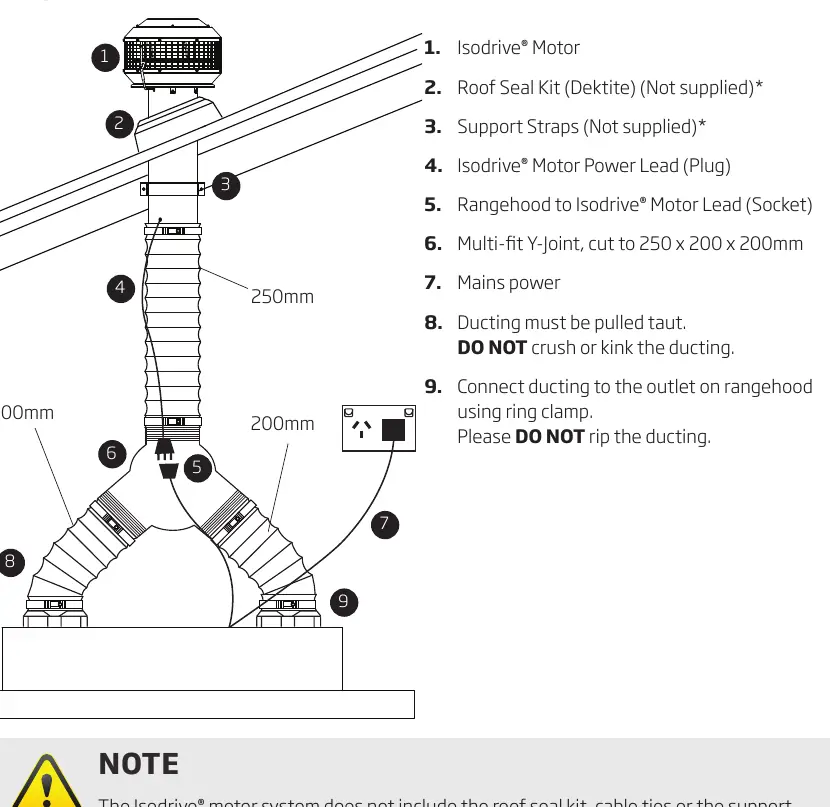

• Isodrive-Motor: Beachten Sie die spezifischen Anweisungen für die Installation des Isodrive-Motors (Einzel- oder Zwillingsmotor-Setup).

Fehlerbehebung

Bevor Sie den Kundendienst kontaktieren, prüfen Sie folgende Punkte:

• Gerät funktioniert nicht: Stromanschluss prüfen, Sicherung kontrollieren, Motor-Schalter prüfen.
• Licht funktioniert nicht: Lichtschalter prüfen, Leuchtmittel auf festen Sitz und Defekt prüfen.
• Schwache Absaugleistung: Fettfilter reinigen, Abluftweg auf Blockaden prüfen, korrekten Durchmesser der Abluftleitung sicherstellen.
• Lärm: Prüfen Sie, ob die Abluftleitung korrekt installiert und straff verlegt ist.

Technische Daten

Die technischen Daten (Spannung 220-240V 50Hz, Beleuchtung 4 x 3W LED) finden Sie auf dem Typenschild im Inneren der Haube nach Entfernen der Filter.
