Benutzerhandbuch für das Schneider Electric ULP-System
Ein umfassender Leitfaden für das ULP-System (Universal Logic Plug) von Schneider Electric. Enthält Informationen zu Komponenten, Anschlussregeln, Stromversorgung, Modbus- und Ethernet-Architekturen sowie Kompatibilitätsprüfungen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument dient als technischer Leitfaden für Installateure und Wartungspersonal zur Einrichtung und zum Betrieb des ULP-Systems (Universal Logic Plug). Es deckt die Integration von Leistungsschaltern in elektrische Verteilungslösungen ab, einschließlich Mess-, Kommunikations- und Betriebsunterstützungsfunktionen. Die Einhaltung der Sicherheitsvorschriften und die Verwendung durch qualifiziertes Personal sind zwingend erforderlich.
Systembeschreibung und Komponenten
Das ULP-System ermöglicht die Vernetzung von Leistungsschaltern (PowerPacT H-, J-, L-, P-, R-Rahmen sowie MasterPacT NT/NW und MTZ). Ein Intelligent Modular Unit (IMU) besteht aus einem Leistungsschalter mit internem Kommunikationsmodul und externen ULP-Modulen wie IFM- oder IFE-Schnittstellen, IO-Modulen und FDM121-Displays.
Anschlussregeln und Stromversorgung
Die ULP-Module werden in einer Daisy-Chain-Topologie mit RJ45-ULP-Kabeln verbunden. Wichtige Regeln:
- Die maximale Gesamtlänge der ULP-Kabel in einer IMU beträgt 20 m.
- Die maximale Länge zwischen zwei ULP-Modulen beträgt 5 m (ohne externe Stromversorgung) oder 10 m (mit externer Stromversorgung).
- Das letzte Modul in der ULP-Linie muss mit einem ULP-Leitungsabschluss (TRV00880) versehen sein.
- Die Stromversorgung muss über ein 24 Vdc SELV-Netzteil erfolgen.
Kommunikationsnetzwerke
Das System unterstützt Modbus-SL und Ethernet-Architekturen:
- Modbus-SL: Verwendung von IFM-Schnittstellen. Die Modbus-Leitung muss an beiden Enden mit einem Abschlusswiderstand (120 Ohm oder 150 Ohm) terminiert werden.
- Ethernet: Verwendung von IFE-Schnittstellen oder EIFE-Modulen. Es wird Kategorie 5e oder 6 SFTP-Kabel empfohlen.
Architekturen
Das Handbuch beschreibt verschiedene Architekturen, darunter:
- Standalone: Keine Kommunikation nach außen.

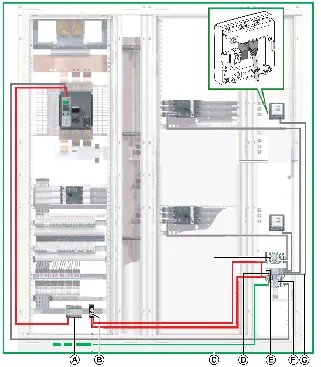

- Zentralisiertes Modbus: IFM-Schnittstellen sind in Inseln gruppiert.
- Verteiltes Modbus: IFM-Schnittstellen sind in der Nähe der ULP-Module verteilt.
- Ethernet-Architekturen: Stern- oder Daisy-Chain-Topologien für hohe Zuverlässigkeit oder Wettbewerbsfähigkeit.
Wartung und Fehlerbehebung
Die EcoStruxure Power Commission Software wird zur Konfiguration, zum Testen und zur Firmware-Aktualisierung verwendet. Die gelbe ULP-LED am Modul zeigt den Betriebsstatus an (z. B. Nominal, Konflikt, Fehler). Bei Kompatibilitätsproblemen hilft die in der Software eingebettete Kompatibilitätsmatrix bei der Diagnose.
Herstellerinformationen
Schneider Electric
Praktische Hilfe
Typische Probleme
Gelbe ULP-LED blinkt (Konflikt)
Entfernen Sie das zusätzliche ULP-Modul, das den Konflikt verursacht.
Kritische Firmware- oder Hardware-Diskrepanz
Verwenden Sie die EcoStruxure Power Commission Software, um die Kompatibilität zu prüfen und die empfohlenen Maßnahmen (Firmware-Update oder Modulaustausch) durchzuführen.
Spannungsabfall auf der ULP-Leitung
Erhöhen Sie den Querschnitt des Stromversorgungskabels oder führen Sie eine zusätzliche Schleife zur Stromversorgung vom letzten Gerät aus.
Vor der Verwendung
- Stellen Sie sicher, dass nur qualifiziertes Personal die Installation durchführt.
- Prüfen Sie die Kompatibilität der ULP-Module mit dem verwendeten Leistungsschalter-Rahmen.
- Stellen Sie sicher, dass ein 24 Vdc SELV-Netzteil verwendet wird.
- Überprüfen Sie die korrekte Erdung der DIN-Schienen.
- Stellen Sie sicher, dass der ULP-Leitungsabschluss am Ende der Kette installiert ist.
Technische Daten in der Praxis
- ULP-Leitungsabschluss
- Ein passives Bauteil (TRV00880), das das Ende der ULP-Kommunikationskette abschließt, um Signalstörungen zu vermeiden.
Abbildungen und Diagramme
- Die Diagramme zeigen die korrekte Verkabelung der ULP-Module in verschiedenen Architekturen (Standalone, Modbus, Ethernet).
- Achten Sie auf die farbliche Kennzeichnung der Kabel: Grün für Ethernet, Schwarz für Modbus, Grau für ULP-Netzwerk, Rot für 24 Vdc Stromversorgung.
Modellkompatibilität
- Der UTA-Tester ist nur für PowerPacT H-, J- und L-Rahmen geeignet.
- Der Service-Interface-Tester ist nicht mit MasterPacT MTZ kompatibel.
- IFM-Schnittstellen mit der Teilenummer LV434000 ersetzen die älteren STRV00210-Modelle.
