Bedienungsanleitung für Schiebetorantrieb CO-Z 1400LBS

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Anweisungen für den CO-Z Schiebetorantrieb (1400LBS / 600KG). Das Gerät ist für Schiebetore mit einem Gewicht von bis zu 600 kg und einer Länge von bis zu 30 Fuß ausgelegt. Die Installation und Wartung muss von Fachpersonal durchgeführt werden. Stellen Sie sicher, dass die Stromversorgung 110V entspricht und Kinder keinen Zugang zu den Steuereinheiten haben.

Technische Daten

• Maximale Torlast: 600 kg (1400 Lbs)
• Stromversorgung: 110V/60Hz
• Motorleistung: 280W
• Torlaufgeschwindigkeit: 40ft/min
• Betriebstemperatur: -20°C bis +70°C
• Frequenz: 433.92 MHz
• Schutzart: Magnetischer Endschalter

Vorbereitung und Installation

Vor der Installation muss sichergestellt werden, dass das Tor horizontal ausgerichtet ist und sich manuell leicht bewegen lässt. Installieren Sie Sicherheitsanschläge an beiden Enden der Schienen. Für den Antrieb muss ein Betonfundament mit den Maßen 19.69 Zoll x 13.78 Zoll und einer Tiefe von 7.87 Zoll gegossen werden. Verlegen Sie Motor-, Strom- und Steuerkabel separat in PVC-Rohren.

Montage des Hauptantriebs

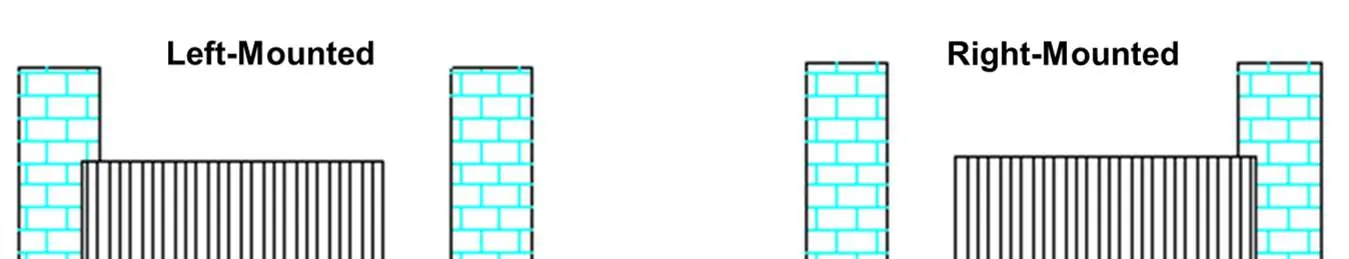

Entfernen Sie das Kunststoffgehäuse des Hauptantriebs. Montieren Sie die Basis auf dem vorbereiteten Fundament. Stellen Sie sicher, dass der Abstand zwischen Tor und Antrieb korrekt ist. Entriegeln Sie den Antrieb mit dem manuellen Entriegelungsschlüssel (90°-Drehung), um das Ausgangsritzel für die Kettenmontage frei zu bewegen.

Ketteninstallation

Verbinden Sie die Zugstange mit der Kette durch Kettenglieder und befestigen Sie diese an der Toranschlussplatte. Die Kette kann bei Bedarf gekürzt werden. Der Abstand zwischen Hauptantrieb und Kettenenden sollte mindestens 30 cm betragen.

Endschalter-Einstellung

Verwenden Sie den manuellen Entriegelungsschlüssel, um das Tor in die gewünschte Position zu bringen. Fixieren Sie den magnetischen Endschalterblock an der Kette. Nach dem Einschalten kann die Position des Endschalters feinjustiert werden, bis das Tor an der gewünschten Öffnungs- und Schließposition stoppt.

Steuerung und Anschlüsse

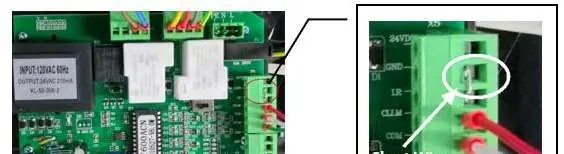

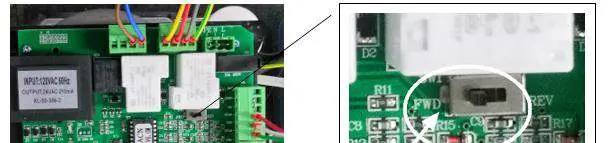

Die Steuerplatine verfügt über Anschlüsse für Strom (X4), Warnleuchten (X2), externe Taster (X5) und Infrarot-Lichtschranken (X6). Für die Installation der Lichtschranke muss die Kurzschlussbrücke zwischen I.R und GND entfernt werden.

Fernbedienung und DIP-Schalter

Die mitgelieferte Fernbedienung nutzt einen Ein-Tasten-Modus. Zum Koppeln drücken Sie die Taste 'Remote Pair' (AN1) auf der Platine und anschließend die Taste auf der Fernbedienung. Über die DIP-Schalter können die Funktionen der externen Taster und die automatische Schließzeit (15, 30, 45 Sekunden oder deaktiviert) eingestellt werden.

Fehlerbehebung

Bei Problemen wie 'Tor öffnet nicht' prüfen Sie die Stromversorgung und die Sicherung. Wenn das Tor öffnet, aber nicht schließt, überprüfen Sie die Ausrichtung und Verkabelung der Lichtschranke. Bei Störungen der Fernbedienung prüfen Sie die Batterie und führen Sie den Kopplungsvorgang erneut durch.
