Bedienungsanleitung für Scangrip AREA HEAD CONNECT 03.5701C
Erfahren Sie, wie Sie die Scangrip AREA HEAD CONNECT Arbeitsleuchte verwenden, Akkus anschließen und die Lichtmodi steuern. Schnelle Hilfe zur Kompatibilität und Bedienung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die Scangrip AREA HEAD CONNECT ist eine professionelle Arbeitsleuchte, die für den Betrieb mit 18V-Akkus konzipiert ist. Die Leuchte ist nicht für den Betrieb mit einem fest verbauten Akku vorgesehen, sondern nutzt das Scangrip CONNECT-System, um verschiedene Akku-Plattformen zu unterstützen. Die Lichtquelle ist fest verbaut und kann nicht ausgetauscht werden.
Produktbeschreibung
Die Leuchte bietet eine hohe Lichtleistung und ist für den rauen Einsatz konzipiert. Wichtige technische Daten:
- Lichtstrom: 2500 lm (Stufe 1) / 1250 lm (Stufe 2)
- Beleuchtungsstärke: 1500 lux / 750 lux bei 0,5 m
- Leistungsaufnahme: 22W
- Schutzart: IP30
- Stoßfestigkeit: IK07
- Abmessungen: 111 x 173 mm
- Gewicht: 520 g
Bedienung
Die Bedienung der Leuchte erfolgt über die Einschalttaste. Beachten Sie vor dem Wechseln der Leuchtenköpfe oder dem Entfernen des Akkus, dass die Leuchte ausgeschaltet ist. Die Lichtmodi werden durch wiederholtes Drücken der Taste in folgender Reihenfolge aktiviert:
- Aus
- Niedrig
- Hoch
- Aus
Akku-Kompatibilität und Zubehör
Die Leuchte ist standardmäßig mit dem Metabo CAS 18V-Akkusystem kompatibel. Für die Verwendung von 18V/20V-Akkus anderer Hersteller (z.B. Bosch, DeWalt, Milwaukee, Makita) muss der entsprechende Scangrip Connector verwendet werden. Alternativ kann die Leuchte mit einem Scangrip-Netzteil betrieben werden. Akkus, Ladegeräte, Connectoren und Netzteile sind separat erhältlich.
Sicherheit und Wartung
Beachten Sie beim Betrieb folgende Sicherheitshinweise:
- Blicken Sie nicht direkt in den Lichtstrahl, um Blendung zu vermeiden.
- Verwenden Sie die Leuchte nicht in der Nähe von offenen Flammen.
- Beachten Sie die geltenden gesetzlichen Vorschriften für den Umgang mit elektrischen Geräten.
- Die Lichtquelle ist nicht austauschbar. Wenn die Lebensdauer der LED erreicht ist, muss die gesamte Leuchte ersetzt werden.
- Entsorgen Sie das Gerät nicht über den Hausmüll, sondern nutzen Sie die entsprechenden Recycling-Einrichtungen.
Herstellerinformationen
SCANGRIP A/S
Praktische Hilfe
Typische Probleme
Leuchte lässt sich nicht einschalten
Prüfen Sie, ob der Akku geladen ist oder das Netzteil korrekt angeschlossen ist. Stellen Sie sicher, dass der Akku-Connector fest sitzt.
Lichtquelle defekt
Die Lichtquelle ist nicht austauschbar. Wenn die Leuchte nicht mehr leuchtet, muss das gesamte Gerät ersetzt werden.
Vor der Verwendung
- Stellen Sie sicher, dass die Leuchte ausgeschaltet ist, bevor Sie den Leuchtenkopf wechseln.
- Prüfen Sie, ob der passende Scangrip Connector für Ihren Akku-Typ montiert ist.
- Stellen Sie sicher, dass der Akku (18V Metabo CAS oder andere mit Connector) vollständig geladen ist.
- Überprüfen Sie das Gehäuse auf Beschädigungen vor der Inbetriebnahme.
Abbildungen und Diagramme

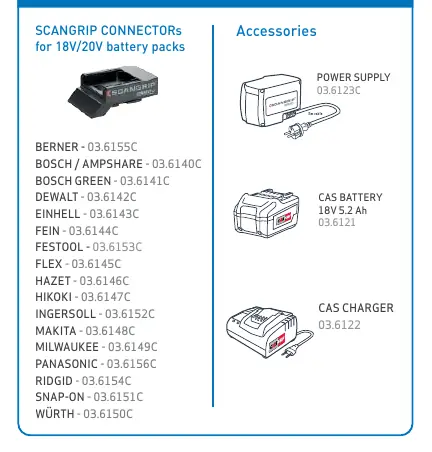

- Die Anleitung enthält eine Übersicht der kompatiblen Akku-Marken, für die Scangrip Connectoren erhältlich sind.
- Die technischen Symbole auf Seite 2 fassen die wichtigsten Leistungsdaten und Schutzklassen zusammen.
Modellkompatibilität
- Kompatibel mit Metabo CAS 18V Akkus.
- Kompatibel mit 18V/20V Akkus anderer Hersteller (z.B. Bosch, DeWalt, Milwaukee) bei Verwendung des spezifischen Scangrip Connectors.
- Betrieb über Scangrip Netzteil (03.6123C) möglich.
