Bedienungsanleitung für die Arbeitsleuchte Scangrip TOWER 5 CONNECT
Schnellstartanleitung für die Scangrip TOWER 5 CONNECT Arbeitsleuchte. Erfahren Sie alles über Akku-Kompatibilität, Sicherheitshinweise, Lagerung und technische Daten.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Die Scangrip TOWER 5 CONNECT ist eine leistungsstarke Arbeitsleuchte, die für den Betrieb mit 18V-Akkus verschiedener Hersteller konzipiert ist. Die Leuchte bietet zwei Helligkeitsstufen (2500/5000 lm) und ist für den professionellen Einsatz optimiert. Bitte beachten Sie, dass Akkus, Ladegeräte, Steckverbinder und Netzteile separat erworben werden müssen.
Sicherheitshinweise
- Beachten Sie stets die geltenden Sicherheitsvorschriften für den Umgang mit elektrischen Geräten.
- Blicken Sie nicht direkt in den Lichtstrahl, um Blendung zu vermeiden.
- Verwenden Sie die Leuchte nicht in der Nähe von offenen Flammen.
- Die Lichtquelle ist fest verbaut und nicht austauschbar. Wenn die Lebensdauer der Lichtquelle erreicht ist, muss die gesamte Leuchte ersetzt werden.
Akku-Kompatibilität und Stromversorgung
Die Leuchte ist standardmäßig für 18V Metabo CAS-Akkus ausgelegt. Durch die Verwendung des SCANGRIP CONNECT-Systems ist sie zudem mit 18V-Akkus zahlreicher anderer Hersteller kompatibel (z.B. Bosch, DeWalt, Makita, Milwaukee). Alternativ kann ein optionales Scangrip-Netzteil zur Stromversorgung genutzt werden.
Lagerung und Transport

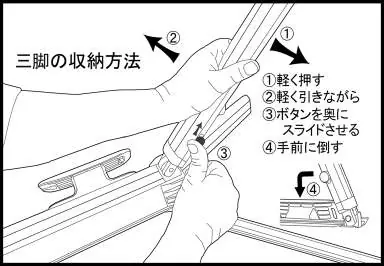

Das Stativ der TOWER 5 CONNECT lässt sich für eine platzsparende Lagerung zusammenklappen. Gehen Sie dabei wie folgt vor:
- Drücken Sie das Stativbein leicht nach unten.
- Heben Sie es vorsichtig an.
- Schieben Sie den Sicherungsstift in die angegebene Richtung.
- Klappen Sie das Bein an den Hauptkörper der Leuchte.
Entsorgung
Elektrische Altgeräte dürfen nicht über den Hausmüll entsorgt werden. Bitte nutzen Sie die örtlichen Sammelstellen für Elektroschrott oder geben Sie das Gerät bei Ihrem Händler ab.
Herstellerinformationen
SCANGRIP A/S
Praktische Hilfe
Typische Probleme
Leuchte lässt sich nicht einschalten
Prüfen Sie, ob der Akku korrekt eingesetzt ist oder ob das Netzteil fest angeschlossen ist. Stellen Sie sicher, dass der Akku geladen ist.
Akku passt nicht in die Leuchte
Stellen Sie sicher, dass Sie den passenden SCANGRIP CONNECTOR für Ihren spezifischen Akku-Typ verwenden.
Vor der Verwendung
- Prüfen Sie, ob der passende SCANGRIP CONNECTOR für Ihren Akku montiert ist.
- Stellen Sie sicher, dass der Akku vollständig geladen ist.
- Überprüfen Sie die Leuchte auf sichtbare Beschädigungen vor der Inbetriebnahme.
- Stellen Sie das Stativ auf einem stabilen, ebenen Untergrund auf.
Technische Daten in der Praxis
- Stoßfestigkeit
- IK07 (Schutz gegen mechanische Beanspruchung)
- Betriebstemperatur
- -10°C bis +40°C
Abbildungen und Diagramme
- Die Anleitung enthält ein Diagramm zur 'Quick closing' Funktion, das die vier Schritte zum Zusammenklappen der Stativbeine für die Lagerung zeigt.
Modellkompatibilität
- Kompatibel mit 18V Metabo CAS-Akkus.
- Kompatibel mit 18V-Akkus von Bosch, DeWalt, Einhell, Fein, Festool, Flex, Hazet, Hikoki, Ingersoll, Makita, Milwaukee, Ridgid, Snap-On, Würth bei Verwendung des entsprechenden SCANGRIP CONNECTORS.
