Bedienungsanleitung für Sanus 051WSSAFM1 Soundbar-Halterung

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Montage der Sanus 051WSSAFM1 Soundbar-Halterung, die speziell für die Sonos Ray Soundbar entwickelt wurde. Die Halterung ist ausschließlich für die Montage unterhalb des Fernsehers an einem bereits vorhandenen, UL-zertifizierten TV-Wandhalter vorgesehen. Beachten Sie unbedingt die Gewichtsbeschränkung von maximal 2,27 kg (5 lbs) für die Soundbar-Halterung.

Sicherheitshinweise

• Die Halterung darf nicht verwendet werden, wenn der TV-Wandhalter integrierte Abstandshalter besitzt oder die Montageöffnungen größer als 11 mm sind.
• Die Wand muss das Fünffache des Gesamtgewichts von TV, Wandhalterung und Soundbar tragen können.
• Überprüfen Sie vor der Montage, ob alle Teile vorhanden und unbeschädigt sind.

Montage und Installation

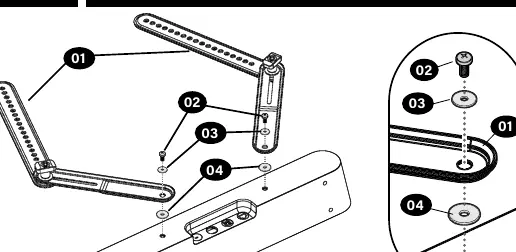

Schritt 1: Befestigen Sie die Soundbar-Halterungen (01) mit den mitgelieferten Schrauben (02), Unterlegscheiben (03) und Abstandshaltern (04) an der Unterseite der Sonos Ray Soundbar.

Schritt 2: Bereiten Sie Ihren Fernseher vor, indem Sie ihn sicher von der Wandhalterung abnehmen. Passen Sie die Soundbar-Halterungen an das VESA-Lochmuster Ihres Fernsehers an. Achten Sie darauf, die Halterungen so vertikal wie möglich auszurichten.

Schritt 3: Wählen Sie die passenden TV-Schnittstellenschrauben (06) aus. Verwenden Sie bei Bedarf die mitgelieferten Abstandshalter (08), falls die Rückseite des Fernsehers uneben ist oder tiefe Löcher aufweist. Stellen Sie sicher, dass die Schrauben fest sitzen, aber nicht zu lang sind, um Schäden am Gerät zu vermeiden.

Schritt 4 & 5: Justieren Sie die Position der Soundbar-Halterungen und ziehen Sie alle Verbindungen fest. Achten Sie darauf, die Schrauben nicht zu fest anzuziehen, um die Unterlegscheiben nicht zu verformen.

Schritt 6: Hängen Sie den Fernseher zusammen mit der montierten Soundbar wieder an die Wandhalterung, gemäß der Anleitung Ihres TV-Wandhalters.

Anpassungen

Verwenden Sie die Neigungsknöpfe (T), um die Soundbar in die gewünschte Position zu bringen, und ziehen Sie diese anschließend mit dem mitgelieferten Inbusschlüssel (H1) fest.
