Bedienungsanleitung für Orolia FemtoStepper 100FS
Erfahren Sie, wie Sie den Orolia FemtoStepper 100FS installieren, konfigurieren und über RS-232 steuern. Diese Anleitung enthält Details zu Anschlüssen, Befehlssyntax und Systemkonfiguration.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Der Orolia FemtoStepper 100FS ist ein hochstabiler 10-MHz-Signalgenerator, der eine präzise Phasen- und Frequenzanpassung ermöglicht. Er bietet vier 10-MHz-Ausgänge sowie vier 1-PPS-Ausgänge (Pulse Per Second). Das Gerät wird über eine RS-232-Schnittstelle ferngesteuert. Vor der Inbetriebnahme ist eine Aufwärmzeit zu beachten, und das Gerät sollte in einer Umgebung mit stabiler Temperatur und geringer Vibration betrieben werden.
Systembeschreibung
Das Design basiert auf einer Doppel-Heterodyn-Architektur, die eine hochauflösende positive und negative Phasen-/Frequenzanpassung ermöglicht. Das System ist phasenstarr an einen externen 10-MHz-Referenzeingang gekoppelt. Die Steuerung erfolgt über eine definierte Liste von ASCII-Befehlen, die über eine serielle Verbindung gesendet werden.
Installation und Anschlüsse
Stellen Sie vor der Installation sicher, dass geeignete ESD-Vorsichtsmaßnahmen getroffen werden. Die Installation umfasst folgende Schritte:
- Verbinden Sie den 10-MHz-Referenzeingang mit dem Anschluss J5.
- Schließen Sie bei Bedarf das PPS-Referenzsignal an J6 an.
- Verbinden Sie den Computer über ein SUB-D-9-Kabel mit der COM-Schnittstelle (J3).
- Schließen Sie die primäre Stromversorgung (230VAC) an J1 an.
- Optional: Schließen Sie eine Backup-Stromversorgung (+24VDC) an J2 an.
- Verbinden Sie das Gerät bei Bedarf mit der Erdung (J4).
- Schalten Sie das Gerät über den Schalter S1 ein.
Systemsteuerung
Die Steuerung erfolgt über eine RS-232-Schnittstelle mit folgenden Protokolleinstellungen: 9600 Bit/s, 8 Datenbits, keine Parität, 1 Stoppbit, kein Handshake. Das Gerät akzeptiert ASCII-Befehle für verschiedene Funktionen, darunter:
- ID: Identifikation des Geräts.
- ST: Statusabfrage.
- PS: Einzelner Phasenschritt.
- FA/FR: Frequenz-Offset-Einstellungen.
- AL: Ausrichtung des PPS-Ausgangs.
- DE: Einstellung der PPS-Verzögerung.
Wartung und Empfehlungen
Um die Aufwärmzeit zu verkürzen, sollte der FemtoStepper nach Möglichkeit dauerhaft mit Strom versorgt bleiben, auch wenn kein Referenzsignal anliegt. Vermeiden Sie Standorte mit variabler Luftströmung oder starken Temperaturschwankungen. Achten Sie darauf, das Gerät nicht in Umgebungen mit starken Vibrationen oder magnetischen Feldern aufzustellen.
Praktische Hilfe
Typische Probleme
Das Gerät befindet sich in der Aufwärmphase oder es fehlt ein Referenzsignal. Prüfen Sie, ob am Anschluss J5 ein 10-MHz-Referenzsignal anliegt.
Die Initialisierung erfolgt in den ersten fünf Sekunden nach dem Einschalten. Wenn L5 danach nicht erlischt, prüfen Sie die Stromversorgung und das Referenzsignal.
Verwenden Sie den Befehl AL1, um den internen PPS-Ausgang an das Referenzsignal (PPSREF) auszurichten.
Vor der Verwendung
- ESD-Schutzmaßnahmen treffen.
- 10-MHz-Referenzquelle an J5 anschließen.
- Primäre Stromversorgung (230VAC) an J1 anschließen.
- Optional: Backup-Stromversorgung (+24VDC) an J2 anschließen.
- RS-232-Kabel an J3 für die Steuerung anschließen.
- Gerät über Schalter S1 einschalten.
Abbildungen und Diagramme

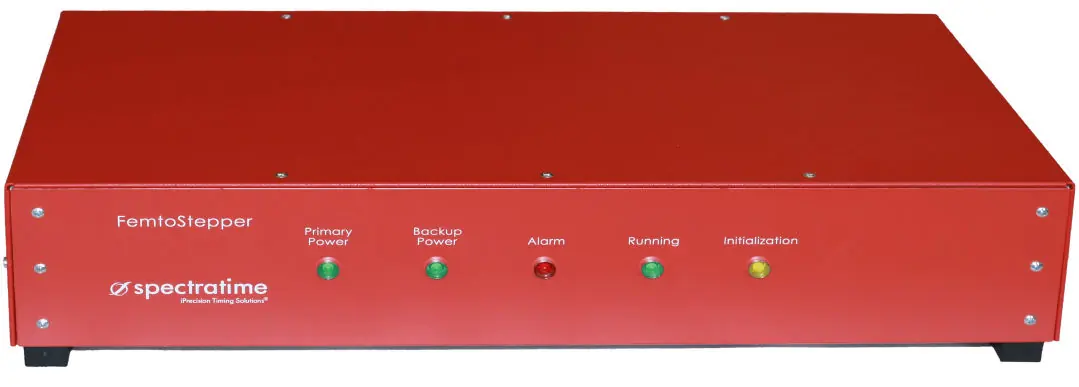

- Die Frontplatte zeigt Status-LEDs für Primary Power, Backup Power, Alarm, Running und Initialization.
- Die Rückseite enthält die Anschlüsse für 10MHz IN/OUT, PPS IN/OUT, COM-Schnittstelle und Stromversorgung.
Modellkompatibilität
- RS-232 Protokoll: 9600 Baud, 8N1, kein Handshake.
- Backup-Stromversorgung erfordert +24VDC.
- PPS-Ausrichtung erfordert ein gültiges PPS-Referenzsignal an J6.
