Bedienungsanleitung für Ryobi 12V Rotationswerkzeug TVM01

Wichtige Informationen aus der Anleitung

Dieses Dokument ist die Bedienungsanleitung für das Ryobi 12V Rotationswerkzeug (Modell TVM01). Es enthält wichtige Sicherheitswarnungen, Anweisungen zur Inbetriebnahme, zum Zubehörwechsel, zur Geschwindigkeitsregelung und zur Wartung. Lesen Sie das gesamte Handbuch, um Verletzungen zu vermeiden.

Produktbeschreibung und Merkmale

Das Ryobi 12V Rotationswerkzeug ist für verschiedene Anwendungen wie Schleifen, Polieren, Gravieren, Schneiden und Bohren konzipiert. Es verfügt über ein Schnellspannfutter (1/8 Zoll / 3,2 mm) und eine variable Drehzahlregelung von 5.000 bis 35.000 U/min.

Sicherheitshinweise

• Persönliche Schutzausrüstung: Tragen Sie immer eine Schutzbrille mit Seitenschutz. Bei staubigen Arbeiten ist eine Staubmaske erforderlich.
• Kickback-Gefahr: Vermeiden Sie das Verklemmen des Zubehörs. Halten Sie das Werkzeug fest und positionieren Sie Ihren Körper so, dass Sie Rückschlagkräften widerstehen können.
• Arbeitsbereich: Halten Sie Kinder und Unbeteiligte fern. Arbeiten Sie nicht in der Nähe von brennbaren Materialien.
• Zubehör: Verwenden Sie nur vom Hersteller empfohlene Zubehörteile. Prüfen Sie Zubehör vor Gebrauch auf Risse oder Schäden.

Erste Schritte und Aufladen

Das Werkzeug wird über ein USB-C-Kabel aufgeladen. Stellen Sie sicher, dass die Stromversorgung den Spezifikationen entspricht. Während des Ladevorgangs blinkt die LED grün. Wenn die LED rot blinkt, liegt ein Fehler vor.

Bedienung

LED-Funktionen

Die LED zeigt den Status des Werkzeugs an:

• Normal: Dauerhaft grün.
• Akkustand < 25%: Dauerhaft rot.
• Niedriger Akkustand: Blinkt rot (3-mal).
• Überlastung: Blinkt rot (6-mal).
• Überhitzung: Blinkt rot (9-mal).

Zubehörwechsel

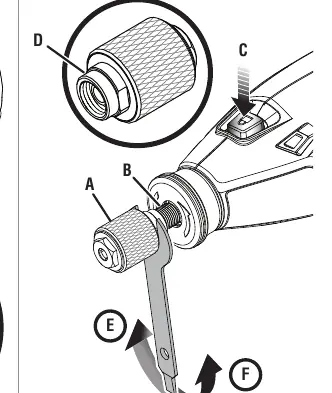

Das Werkzeug verfügt über ein Schnellspannfutter. Drücken Sie die Spindelarretierung, um die Spindel zu blockieren. Lösen Sie das Futter mit dem mitgelieferten Schlüssel oder von Hand, setzen Sie das Zubehör ein und ziehen Sie es fest. Achten Sie darauf, dass das Zubehör fest sitzt.

Geschwindigkeitseinstellung

Verwenden Sie das Drehrad (Stufen 1-5), um die Geschwindigkeit anzupassen:

• Stufe 1: 5.000 U/min
• Stufe 2: 12.500 U/min
• Stufe 3: 20.000 U/min
• Stufe 4: 27.000 U/min
• Stufe 5: 35.000 U/min

Wählen Sie die Geschwindigkeit basierend auf dem Material und dem verwendeten Zubehör. Kunststoff sollte bei niedrigeren Geschwindigkeiten bearbeitet werden, um Schmelzen zu vermeiden.

Wartung und Entsorgung

Verwenden Sie zur Reinigung nur saubere Tücher; vermeiden Sie Lösungsmittel, da diese Kunststoffteile beschädigen können. Das Werkzeug enthält einen Lithium-Ionen-Akku. Entsorgen Sie das Werkzeug gemäß den örtlichen Vorschriften für Lithium-Ionen-Batterien. Versuchen Sie nicht, das Werkzeug zu zerlegen oder den Akku zu entfernen.
