Bedienungsanleitung für Rutec LED-Netzteil 12V 12W 85267

Erfahren Sie, wie Sie das Rutec LED-Netzteil 12V 12W (Modell 85267) sicher installieren und anschließen. Diese Anleitung enthält technische Daten, Schaltpläne und wichtige Sicherheitshinweise für den Betrieb.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Rutec LED-Netzgerät 85267 Seite 1 Produktabmessungen Seite 2 Verdrahtungsschema Seite 3

Wichtige Informationen aus der Anleitung

Das Rutec LED-Netzgerät 85267 ist ein nicht dimmbares Betriebsgerät für den Innenbereich. Es wandelt Netzspannung in eine konstante 12V DC Spannung um. Die Installation muss zwingend durch eine Elektrofachkraft erfolgen, um einen sicheren Betrieb zu gewährleisten.

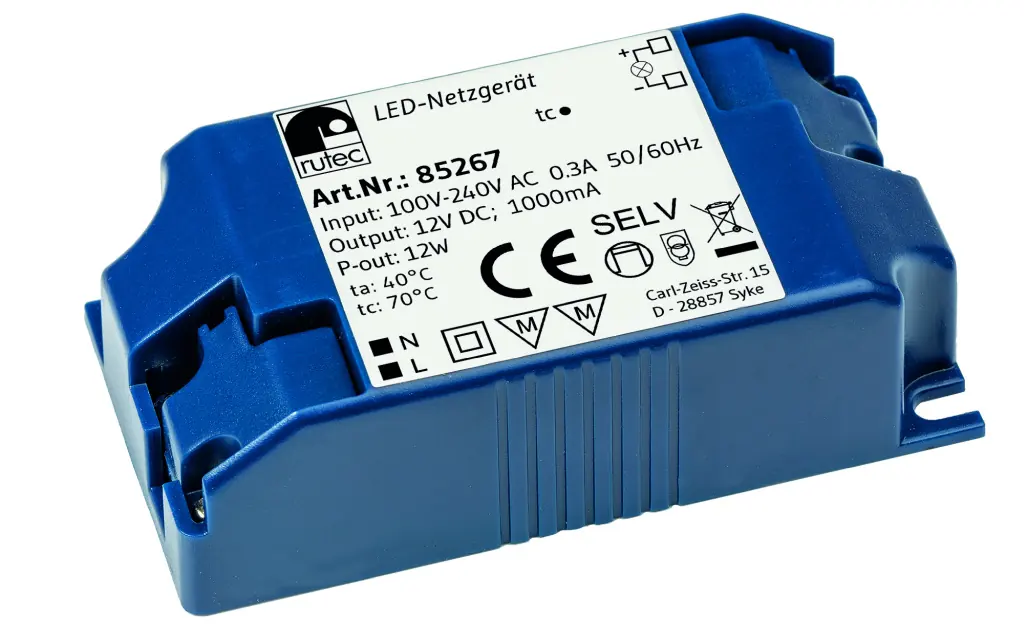

Rutec LED-Netzgerät 85267
Rutec LED-Netzgerät 85267

Sicherheitshinweise

  • Die Installation darf nur durch eine Elektrofachkraft durchgeführt werden.
  • Das Gerät muss an einem Ort mit ausreichender Belüftung installiert werden, um die Betriebstemperatur zu halten.
  • Kabel niemals unter Spannung anschließen.
  • Vor dem Einschalten die Anschlüsse auf Korrektheit und Kurzschlüsse prüfen.
  • Keine eigenständigen Reparaturen durchführen, da sonst die Herstellergarantie erlischt.

Installation und Montage

Das Produkt ist ausschließlich für trockene Innenräume bei einer Umgebungstemperatur von -10 bis +40°C geeignet.

Verdrahtungsschema
Verdrahtungsschema

Anschluss

  1. Verbinden Sie zuerst den LED-Strip mit der Sekundärseite des Netzteils. Achten Sie dabei strikt auf die korrekte Polarität (+ Anode, - Kathode).
  2. Schließen Sie die Primärseite im spannungsfreien Zustand an die 230V AC Netzspannung an.
  3. Überprüfen Sie alle Verbindungen auf Korrektheit, bevor Sie die Spannung zuschalten.

Installationstipps

Für den sekundärseitigen Anschluss wird eine flexible Leitung empfohlen. Die maximale Anschlusslänge sollte 4,0 m nicht überschreiten. Bei längeren Leitungen muss der Querschnitt so gewählt werden, dass der Spannungsabfall maximal 0,2V DC beträgt, um Helligkeits- oder Farbveränderungen am LED-Strip zu vermeiden.

Technische Daten

Produktabmessungen
Produktabmessungen
  • Eingang: 100-240V AC, 50/60Hz
  • Ausgang: 12V DC, 12W max.
  • Umgebungstemperatur: -10 bis +40°C
  • Wirkungsgrad bei Volllast: 81%

Praktische Hilfe

Typische Probleme

Helligkeitsverlust oder Farbshift am LED-Strip

Prüfen Sie die Leitungslänge (max. 4m empfohlen) und den Leitungsquerschnitt. Der Spannungsabfall sollte ≤0,2V DC betragen.

Gerät funktioniert nicht

Prüfen Sie die Eingangsspannung und die korrekte Polarität am Ausgang. Stellen Sie sicher, dass keine Kurzschlüsse vorliegen.

Vor der Verwendung

  • Installation durch Elektrofachkraft durchführen lassen.
  • Auf gute Belüftung am Montageort achten.
  • Spannungsfreiheit vor Anschluss sicherstellen.
  • Polarität (+/-) beim LED-Strip beachten.
  • Umgebungstemperatur zwischen -10 und +40°C prüfen.

Abbildungen und Diagramme

  • Der Schaltplan zeigt den Anschluss von L, N und PE an die Primärseite sowie V+ und V- an den LED-Strip.

Modellkompatibilität

  • Nicht dimmbar.
  • Nur für trockene Innenräume geeignet.
