Bedienungsanleitung für Rolls R-Series 12V & 24V LFP-Batterie

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält wichtige Sicherheits-, Installations- und Betriebshinweise für Rolls R-Series 12V & 24V LFP-Batterien. Beachten Sie unbedingt die Temperaturgrenzen: Laden Sie die Batterie niemals unter 0°C. Die Batterien verfügen über ein integriertes Batteriemanagementsystem (BMS), das bei unsachgemäßen Bedingungen den Stromfluss unterbricht.

Sicherheitshinweise

• Verwenden Sie immer isolierte Werkzeuge.
• Vermeiden Sie Kurzschlüsse, Feuer oder Explosionen.
• Laden Sie die Batterie niemals unter 0°C (32°F) und entladen Sie sie nicht unter -20°C (-4°F).
• Setzen Sie die Batterie während des Betriebs keinen Temperaturen über 60°C (140°F) aus.
• Bei der Installation ist auf ausreichenden Abstand zwischen den Batterien zu achten.
• Mischen Sie keine alten und neuen Batterien.
• Wartungsarbeiten dürfen nur von qualifiziertem Personal durchgeführt werden.

Lagerung und Installation

Lagern Sie die Batterien in einer Umgebung zwischen -5°C und +45°C. Bei saisonaler Lagerung unter -5°C entladen Sie die Batterie auf 60-80% und trennen Sie sie vom System. Die Installation muss in Innenräumen und vor direkter Sonneneinstrahlung geschützt erfolgen. Die Batterien können in jeder Ausrichtung installiert werden.

Kabelanschlüsse und Drehmoment

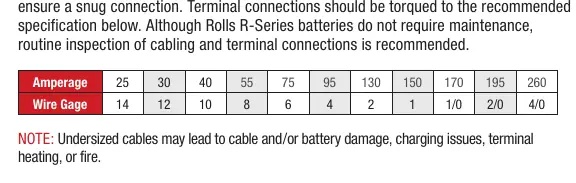

Verwenden Sie korrekt dimensionierte Kabel, um Spannungsspitzen zu vermeiden. Die Anschlüsse müssen sauber sein und fest sitzen. Für 12V und 24V Rolls R-Series Batterien mit M8-Anschlüssen gilt ein Anzugsdrehmoment von 10-12Nm. Überziehen Sie die Anschlüsse nicht.

BMS-Schutzfunktionen

Das interne BMS schützt die Batterie vor Über- und Unterspannung, Kurzschluss sowie extremen Temperaturen. Bei Auslösung einer Schutzfunktion erfolgt je nach Fehler ein automatischer Reset nach einer Zeitverzögerung oder nach dem Abkühlen/Erwärmen. Bei einer Tiefentladung (Extended Pack Undervoltage) muss die Batterie innerhalb von 72 Stunden geladen werden, um eine dauerhafte Schädigung zu vermeiden.

Anschlusskonfigurationen

Batterien können in Reihe geschaltet werden, um höhere Spannungen zu erreichen (maximal vier 12V-Batterien oder zwei 24V-Batterien für ein 48V-System). Parallelschaltungen sind bis zu vier Strängen möglich, um die Kapazität zu erhöhen. Achten Sie darauf, dass die Kabel zwischen den Batterien und Strängen die gleiche Länge und den gleichen Querschnitt haben, um eine gleichmäßige Stromverteilung zu gewährleisten.

Ladevorgang

Rolls R-Series Batterien können mit 1-, 2- oder 3-stufigen Ladeprofilen geladen werden. Ein 2-stufiges CC/CV-Ladeprofil wird empfohlen. Achten Sie darauf, dass die Ladespannung und der Ladestrom den Spezifikationen entsprechen. Temperaturkompensation und Equalization-Modi von Blei-Säure-Ladegeräten müssen deaktiviert werden.

Recycling

Entsorgen Sie die Batterien ordnungsgemäß bei einer autorisierten Lithium-Recyclingstelle. Entfernen Sie keine Produktetiketten. Entladen Sie die Batterie vor der Entsorgung vollständig und decken Sie die Anschlüsse mit Schutzkappen oder nicht leitendem Klebeband ab.
