Bedienungsanleitung für Rolls 12V & 24V LFP Lithium-Ionen-Batterie
Erfahren Sie, wie Sie Ihre Rolls 12V & 24V LFP Lithium-Ionen-Batterie sicher installieren, laden und warten. Dieser Leitfaden enthält wichtige Anweisungen zu Reihen- und Parallelschaltungen, BMS-Schutzfunktionen und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Anweisungen für die Installation, den Betrieb und die Wartung von Rolls 12V & 24V Lithium-Eisenphosphat-Batterien (LFP). Die Einhaltung dieser Vorgaben ist entscheidend für die Sicherheit und die Lebensdauer der Batterie. Beachten Sie insbesondere die Temperaturgrenzen: Laden Sie die Batterie niemals unter 0°C und entladen Sie sie nicht unter -20°C.
Sicherheitshinweise
- Verwenden Sie isolierte Werkzeuge und vermeiden Sie Kurzschlüsse.
- Stellen Sie sicher, dass alle Kabel korrekt dimensioniert sind.

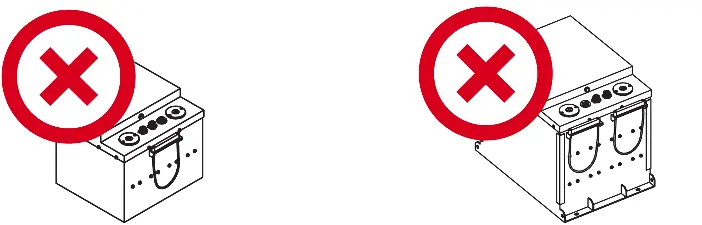

- Installieren Sie die Batterien aufrecht in einem Innenraum, geschützt vor direkter Sonneneinstrahlung.
- Mischen Sie niemals alte und neue Batterien oder Batterien unterschiedlicher Typen.
- Entsorgen Sie Batterien nur bei autorisierten Lithium-Recyclingstellen.
Installation und Kabelanschlüsse
Die Batterien müssen aufrecht installiert werden. Achten Sie auf ausreichende Belüftung und Abstände zwischen den Batterien. Terminalverbindungen müssen mit einem Drehmoment von 10-12 Nm festgezogen werden. Verwenden Sie M8-Befestigungselemente. Überprüfen Sie regelmäßig die Verkabelung auf Anzeichen von Hitze oder Beschädigungen.
Reihen- und Parallelschaltung
Reihenschaltung: Rolls 12V LFP-Batterien können in Reihe geschaltet werden (maximal 4 Batterien für 48V-Systeme). Verbinden Sie den Pluspol einer Batterie mit dem Minuspol der nächsten. 24V-Batterien dürfen nicht in Reihe geschaltet werden.
Parallelschaltung: Es können bis zu zwei parallele Stränge gebildet werden, um die Kapazität zu erhöhen. Verbinden Sie Plus mit Plus und Minus mit Minus. Stellen Sie vor dem Verbinden sicher, dass die Spannungsdifferenz zwischen den Einheiten weniger als 15mV beträgt.
Ladeverfahren

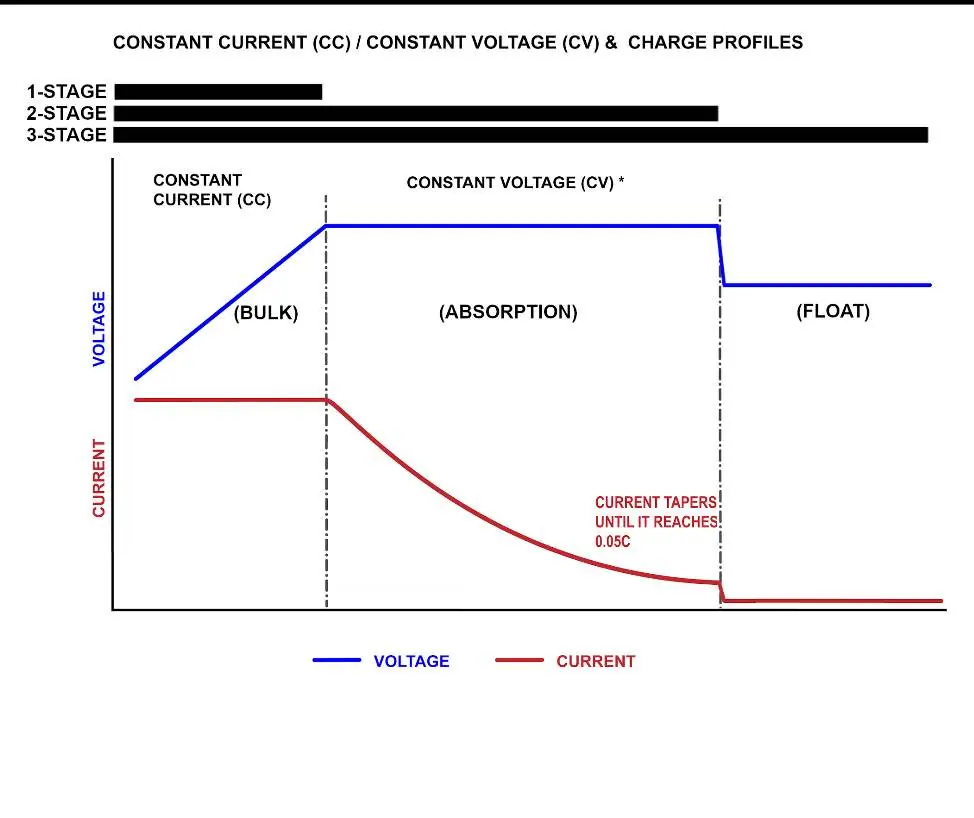

Das empfohlene Ladeverfahren ist ein 2-stufiges CC/CV-Profil (Konstantstrom/Konstantspannung). Vermeiden Sie die Verwendung von Blei-Säure-Ladegeräten mit Equalization- oder Puls-Ladefunktionen, da diese für LFP-Batterien ungeeignet sind. Deaktivieren Sie jegliche Temperaturkompensation am Ladegerät.
BMS-Schutzfunktionen
Das integrierte Batteriemanagementsystem (BMS) schützt die Zellen vor unsicheren Bedingungen wie Über- oder Unterspannung, Überstrom, Kurzschluss sowie zu hohen oder zu niedrigen Temperaturen. Bei Auslösung einer Schutzfunktion unterbricht das BMS den Stromfluss. Einige Schutzfunktionen setzen sich automatisch zurück, sobald die Bedingungen wieder im sicheren Bereich liegen.
Fehlerbehebung
Bei Problemen wie fehlender Spannung oder Ladeunterbrechungen prüfen Sie zunächst die Anschlüsse und die Umgebungstemperatur. Wenn die Batterie aufgrund von Unterspannungsschutz nicht lädt, versuchen Sie, sie mit einem geeigneten Ladegerät aufzuwecken. Stellen Sie sicher, dass die Ladespannung korrekt eingestellt ist und keine unzulässigen Wartungsmodi (wie Equalization) aktiv sind.
Praktische Hilfe
Typische Probleme
Batterie lädt nicht bei Kälte
Die Batterie schützt sich selbst. Erwärmen Sie den Aufstellungsort, damit die Temperatur über 0°C steigt.
Keine Spannung am Anschluss
Die Batterie könnte im Unterspannungsschutz sein. Schließen Sie ein Ladegerät an, um das BMS aufzuwecken.
Ladegerät schaltet bei Verbindung ab
Der Einschaltstrom ist zu hoch oder die Batterie ist im Schutzmodus. Setzen Sie das Ladegerät zurück und versuchen Sie es erneut.
Batteriekapazität scheint gering
Batterien könnten aus dem Gleichgewicht sein. Laden Sie die Batterien einzeln voll auf, um das BMS-Balancing zu ermöglichen.
Vor der Verwendung
- Spannungsdifferenz zwischen Batterien vor der Reihen-/Parallelschaltung prüfen (<15mV).
- Kabelquerschnitt basierend auf der Stromstärke wählen.
- Anschlüsse mit 10-12 Nm Drehmoment festziehen.
- Temperaturkompensation am Ladegerät deaktivieren.
- Equalization-Modus am Ladegerät deaktivieren.
- Sicherstellen, dass die Umgebungstemperatur für den Betrieb geeignet ist.
Abbildungen und Diagramme
- Reihenschaltung: Verbinden Sie den Pluspol einer Batterie mit dem Minuspol der nächsten.
- Parallelschaltung: Verbinden Sie alle Pluspole miteinander und alle Minuspole miteinander.
Modellkompatibilität
- Nicht mit Blei-Säure-Batterien mischen.
- 24V-Modelle dürfen nicht in Reihe geschaltet werden.
- Ladegeräte mit Equalization-Funktion sind nicht zulässig.
