Montageanleitung für Rizoma Kennzeichenhalter Fox PTS718

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Montage des Rizoma Kennzeichenhalters Fox PTS718. Bitte beachten Sie, dass die Installation durch Fachpersonal durchgeführt werden sollte. Eine unsachgemäße Montage kann zu Unfällen führen. Der Kennzeichenhalter ist nicht kompatibel mit der Verwendung von Seitenkoffern. Vor der Montage muss sichergestellt werden, dass das Motorrad stabil steht und die Auspuffanlage sowie der Motor abgekühlt sind.

Sicherheitshinweise

• Trennen Sie vor Beginn der elektrischen Arbeiten die Batterie ab, um Kurzschlüsse zu vermeiden.
• Stellen Sie sicher, dass alle elektrischen Verbindungen isoliert sind und die Polarität korrekt beachtet wird.
• Verwenden Sie zur Reinigung des Kennzeichenhalters keine aggressiven Reinigungsmittel oder Scheuerschwämme, sondern nur neutrale Reiniger und kaltes Wasser.
• Überprüfen Sie nach der Installation die Funktion aller sicherheitsrelevanten Teile wie Bremsen, Kupplung, Beleuchtung und Lenkung.

Montage und Installation

1. Vorbereitung: Prüfen Sie den Lieferumfang anhand der Teileliste.

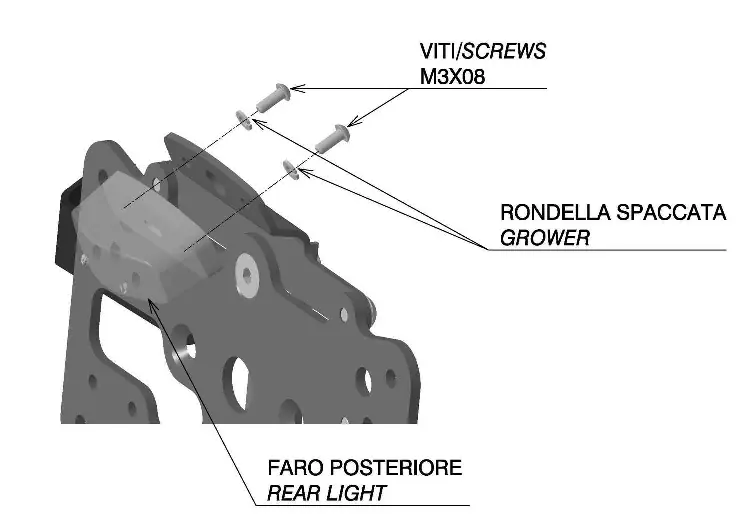

2. Rücklicht montieren: Befestigen Sie das Rücklicht mit den M3x08 Schrauben und den Sicherungsscheiben am Halter.

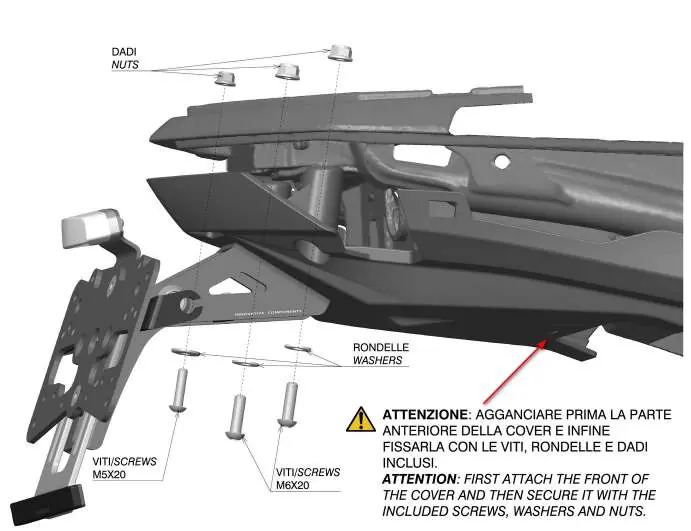

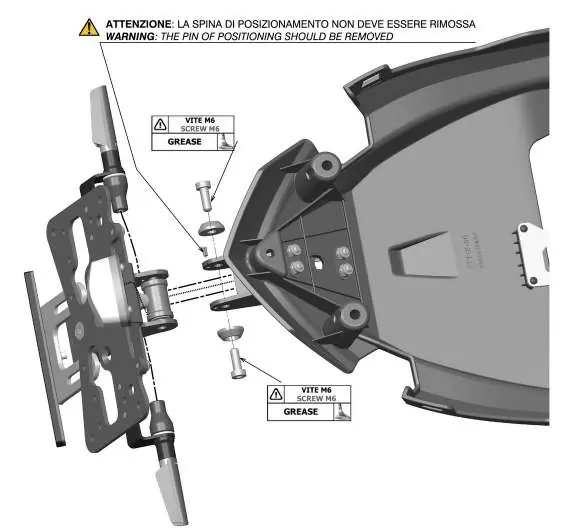

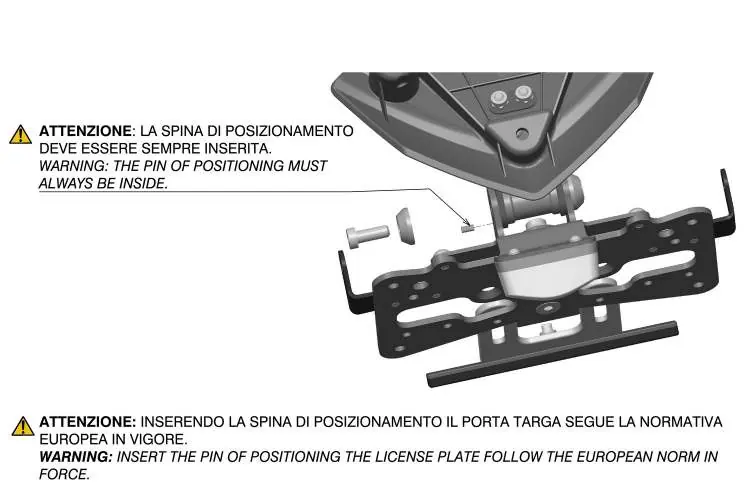

3. Halterung montieren: Verbinden Sie den Kennzeichenhalter mit dem Träger unter Verwendung der M6 Schrauben (mit Fett bestreichen). Der Positionierungsstift muss zwingend eingesetzt bleiben, um die Einhaltung der europäischen Normen zu gewährleisten.

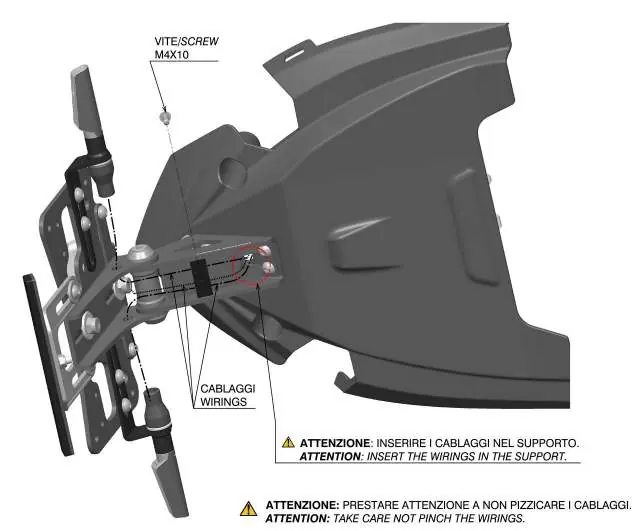

4. Verkabelung: Führen Sie die Kabel durch den Halter und achten Sie darauf, diese nicht einzuklemmen.

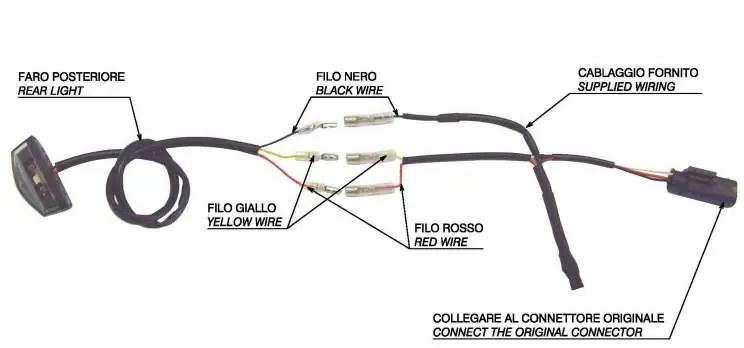

5. Elektrische Anschlüsse: Verbinden Sie die Kabel des Rücklichts (Schwarz, Gelb, Rot) mit dem mitgelieferten Kabelbaum und dem Originalstecker.

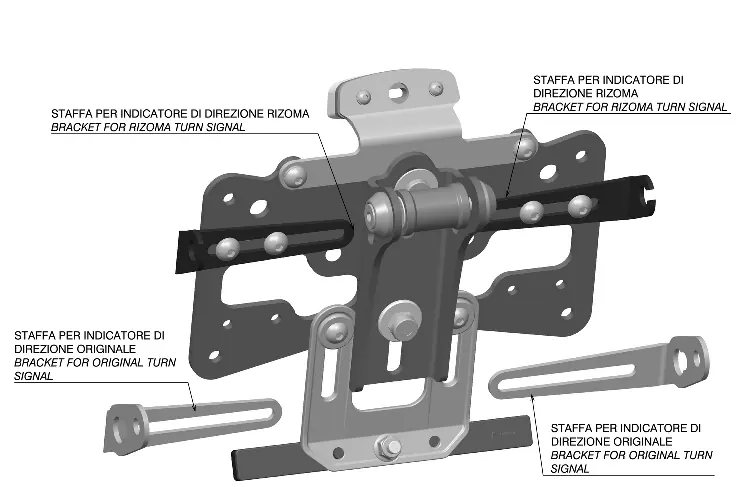

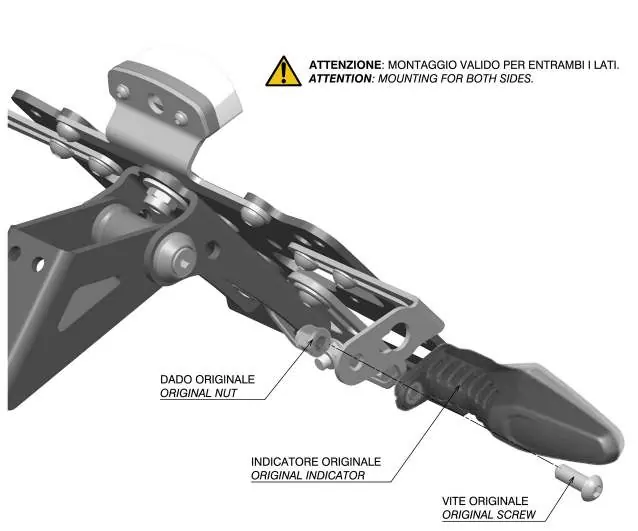

6. Blinker: Nutzen Sie die entsprechenden Halterungen für Rizoma- oder Originalblinker.

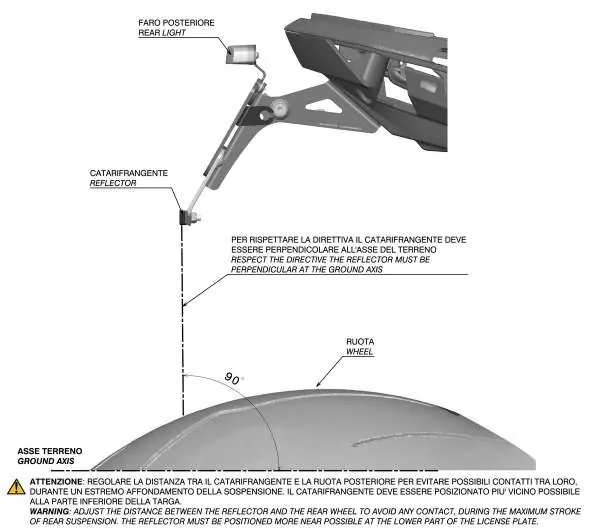

7. Reflektor einstellen: Der Reflektor muss senkrecht zur Fahrbahn stehen und so positioniert sein, dass er bei maximalem Einfedern nicht mit dem Hinterrad in Kontakt kommt.

Wartung

Alle Rizoma-Produkte erfordern eine regelmäßige Inspektion. Bei Anzeichen von Beschädigungen, Verformungen oder Verschleiß muss das Produkt vor der nächsten Fahrt von einem Rizoma-Händler überprüft werden. Versuchen Sie niemals, Rizoma-Produkte zu reparieren oder zu modifizieren; ersetzen Sie defekte Teile immer durch Rizoma-Originalkomponenten.
