Bedienungsanleitung für tragbaren Monitor RICOH 150/150BW
Schnellstartanleitung für den tragbaren Monitor RICOH 150/150BW. Erfahren Sie, wie Sie das Gerät anschließen, den Standfuß einstellen, die kabellose Verbindung nutzen und den Akku laden.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der RICOH 150/150BW ist ein tragbarer Monitor. Die Einrichtung erfolgt über USB-C, wobei ein Netzteil mit mindestens 20W erforderlich ist. Das Modell 150BW bietet zusätzlich eine kabellose Verbindung und einen Akkubetrieb. S. 1, 2
Wichtigste Schritte
- Anschluss an Stromquelle S. 2
- Einstellung des Standfußes S. 1
Erste Inbetriebnahme
- Kabel anschließen und Netzteil mit mindestens 20W verbinden. S. 1, 2
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Stromversorgung | 20W | Mindestanforderung für den Betrieb | S. 2 |
Wo es im PDF steht
- Einrichtung und Standfuß S. 1
- Stromversorgung, Akku und Wireless S. 2
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Diese Anleitung dient als Schnellstart für den tragbaren Monitor RICOH 150/150BW. Sie deckt die physische Einrichtung, den Anschluss an ein Quellgerät, die Nutzung des Standfußes sowie (beim Modell 150BW) die kabellose Verbindung und das Laden des Akkus ab. Bitte beachten Sie, dass für den Betrieb ein Netzteil mit mindestens 20W Leistung erforderlich ist.
Lieferumfang und Vorbereitung
Stellen Sie sicher, dass alle Komponenten vorhanden sind. Der Monitor wird mit Kabeln und Clips geliefert, die für die Kabelführung an der Rückseite des Geräts vorgesehen sind. Entfernen Sie alle Schutzfolien vor der ersten Inbetriebnahme.
Anschluss und Stromversorgung
Der Monitor wird über USB-C mit dem Quellgerät verbunden. Wichtig: Um den Monitor ordnungsgemäß zu betreiben, muss ein Netzteil mit einer Leistung von mindestens 20W verwendet werden. Schließen Sie das Netzteil an den entsprechenden USB-C-Port an, um eine stabile Stromversorgung zu gewährleisten.
Einstellung des Standfußes
Der Monitor verfügt über einen integrierten Standfuß, der verschiedene Neigungswinkel ermöglicht. Sie können den Monitor in verschiedenen Positionen aufstellen, wobei ein maximaler Öffnungswinkel von 148° unterstützt wird. Achten Sie darauf, den Monitor auf einer stabilen, ebenen Fläche zu platzieren.
Kabellose Verbindung (nur Modell 150BW)
Das Modell 150BW unterstützt eine kabellose Verbindung. Um diese zu nutzen, aktivieren Sie die Wireless-Funktion über das Menü am Monitor. Folgen Sie den Anweisungen auf dem Bildschirm, um die Verbindung mit Ihrem Quellgerät herzustellen.
Akku und Laden (nur Modell 150BW)
Das Modell 150BW verfügt über einen internen Akku. Der Ladestatus wird auf dem Bildschirm angezeigt. Wenn der Akkustand niedrig ist (0-15%), schließen Sie das Netzteil an, um den Ladevorgang zu starten. Die LED-Anzeige am Gerät gibt Auskunft über den Ladestatus.
Sicherheitshinweise
- Drücken Sie nicht fest auf die Oberfläche des Bildschirms.
- Überschreiten Sie nicht den maximalen Öffnungswinkel des Standfußes (148°).
- Verwenden Sie nur kompatible Netzteile (mindestens 20W).
- Stellen Sie sicher, dass die Kabel nicht geknickt oder unter Spannung verlegt werden.
Praktische Hilfe
Typische Probleme
Monitor schaltet sich nicht ein oder flackert
Stellen Sie sicher, dass das verwendete Netzteil mindestens 20W Leistung liefert.
Kabellose Verbindung wird nicht hergestellt
Überprüfen Sie im Menü des Monitors, ob die Wireless-Funktion korrekt aktiviert ist.
Vor der Verwendung
- Prüfen Sie den Lieferumfang auf Vollständigkeit.
- Stellen Sie sicher, dass ein Netzteil mit mindestens 20W Leistung vorhanden ist.
- Entfernen Sie alle Schutzfolien vom Display.
- Platzieren Sie den Monitor auf einer stabilen, ebenen Oberfläche.
Abbildungen und Diagramme

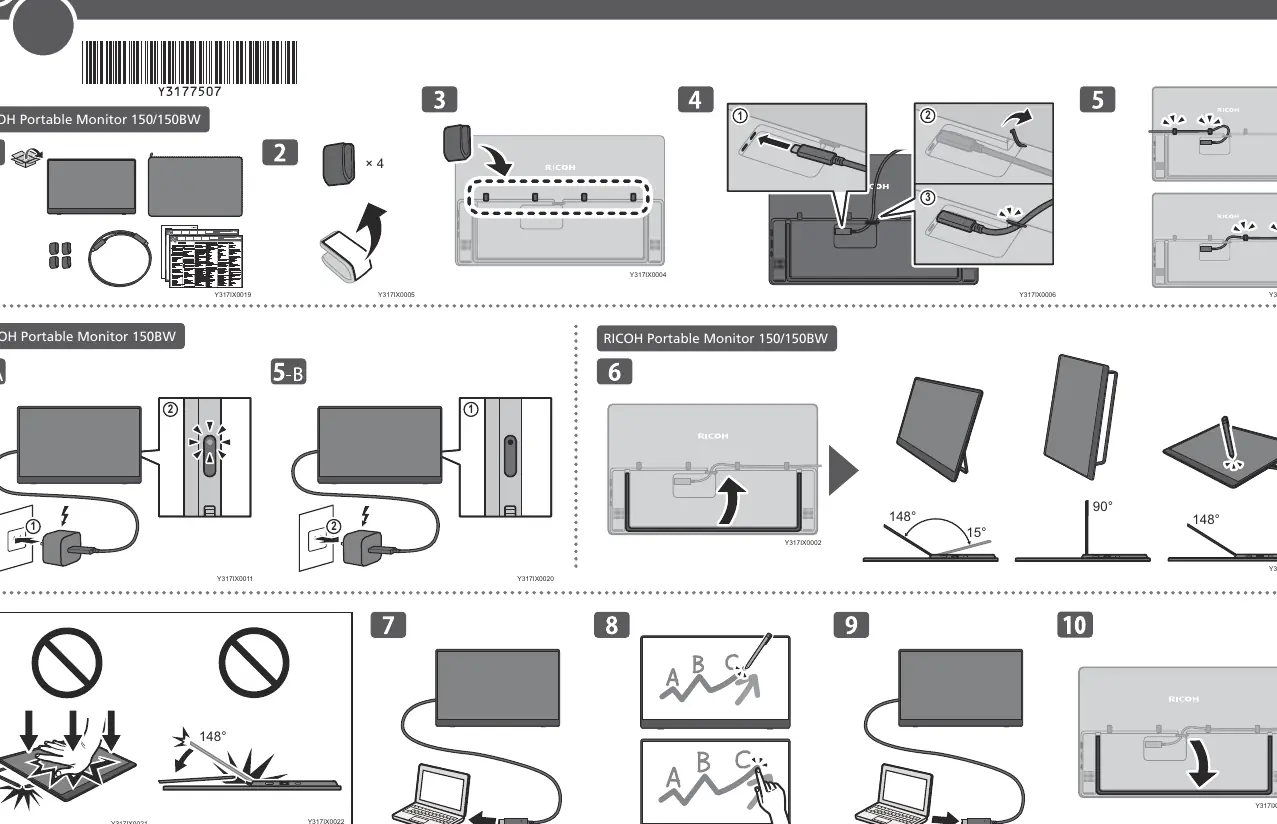

- Die Anleitung verwendet Piktogramme zur Darstellung der Kabelverlegung und des Anschlusses.
- Schritt 6 zeigt die verschiedenen Neigungswinkel des Standfußes.
- Die Abschnitte für das Modell 150BW zeigen spezifisch die kabellose Verbindung und den Ladevorgang.
Modellkompatibilität
- Das Modell 150BW unterstützt kabellose Verbindungen, das Modell 150 ist kabelgebunden.
- Beide Modelle benötigen eine externe Stromversorgung von mindestens 20W.
