Anleitung für optionale Druckplatten RICOH Ri 1000X
Erfahren Sie, wie Sie optionale Druckplatten (Hut, Schuh, Ärmel, Gesichtsmaske) für den RICOH Ri 1000X Drucker einrichten und konfigurieren. Detaillierte Anleitung zu Software-Einstellungen und Offset-Werten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen zur Einrichtung
Dieses Dokument enthält Anweisungen zur Konfiguration und Verwendung optionaler Druckplatten für den RICOH Ri 1000X Drucker. Es deckt die Einrichtung in der Software Textile Productionserver für verschiedene Plattentypen ab, darunter Hut-, Schuh-, Ärmel- und Gesichtsmaskenplatten. Bitte beachten Sie, dass dieses Dokument nur für Original-Ricoh-Druckplatten gilt.
Einrichtung in Textile Productionserver
Um mit optionalen Druckplatten zu drucken, führen Sie folgende Schritte in der Software durch:
- Starten Sie Textile Productionserver.
- Importieren Sie das gewünschte Bild.

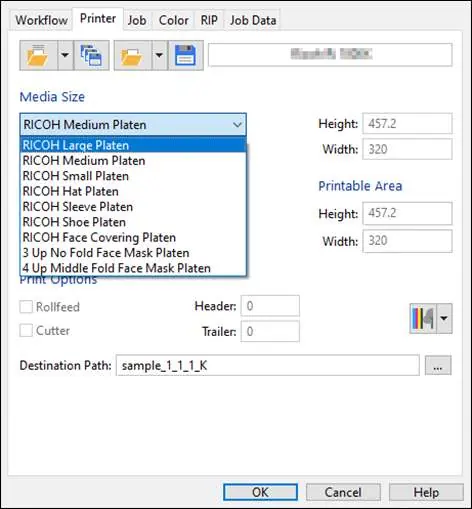

- Wählen Sie die entsprechende Mediengröße basierend auf der installierten Druckplatte aus.
- Nehmen Sie bei Bedarf Anpassungen an Offset und Skalierung vor, insbesondere bei Schuh- und Gesichtsmaskenplatten.
Einstellungen nach Plattentyp
Je nach verwendetem Plattentyp sind unterschiedliche Einstellungen erforderlich:
- Hut-Platte: Auswahl der Mediengröße.
- Ärmel-Platte: Auswahl der Mediengröße.
- Schuh-Platte: Auswahl der Mediengröße sowie manuelle Einstellung von Offset und Skalierung.
- Gesichtsmasken-Platte: Auswahl der Mediengröße sowie manuelle Einstellung von Offset und Skalierung.
Sicherheitshinweise und Bedienung
Wichtig: Passen Sie vor dem Druckvorgang die Höhe der Druckplatte an. Wenn die Höhe nicht korrekt abgesenkt wird, kann die Platte gegen das Druckergehäuse stoßen und Schäden verursachen. Wenn das gedruckte Bild um 180 Grad invertiert erscheint, stellen Sie im Textile Productionserver eine Drehung von 180 Grad ein.

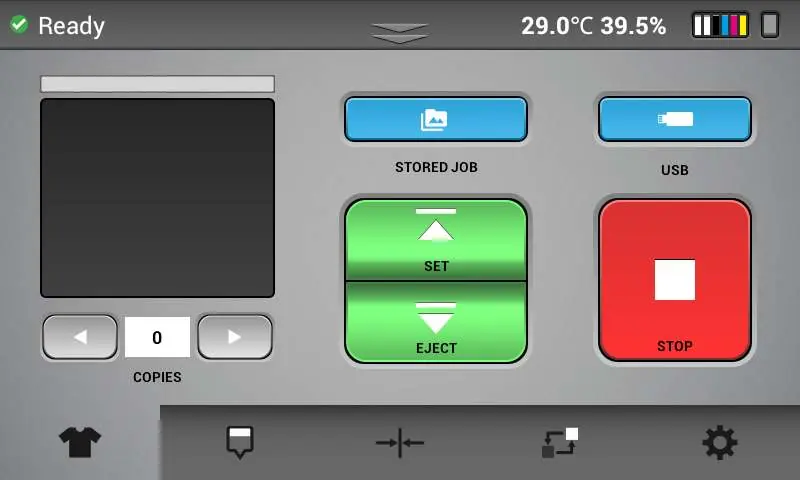

Nachdem die Einstellungen in der Software vorgenommen wurden, drücken Sie die Taste [SET] auf dem Bedienfeld des Druckers, um den Vorgang zu bestätigen.
Offset-Werte für Schuh- und Maskenplatten
Für präzise Druckergebnisse bei Schuh- und Gesichtsmaskenplatten müssen spezifische Offset-Werte (X und Y) in der Software konfiguriert werden. Diese Werte hängen vom verwendeten Zubehör (z.B. Schuhgröße Small, Medium, Large) oder der Druckmethode (gesamte Oberfläche vs. einseitig) ab. Konsultieren Sie die entsprechenden Tabellen in der Software-Konfiguration, um die korrekten Koordinaten für Ihr Zubehör einzugeben.
Praktische Hilfe
Typische Probleme
Das Druckbild ist um 180 Grad gedreht.
Stellen Sie im Textile Productionserver unter den Druckeinstellungen eine Drehung von 180 Grad ein.
Die Druckplatte stößt gegen das Druckergehäuse.
Senken Sie die Höhe der Druckplatte manuell ab, bevor Sie den Druckvorgang starten.
Druck außerhalb der Platte bei Gesichtsmasken.
Überprüfen Sie die gewählte Druckmethode ('Printing on the entire surface' vs. 'one side') und passen Sie die Offset-Werte entsprechend an.
Vor der Verwendung
- Stellen Sie sicher, dass Sie nur Original-Ricoh-Druckplatten verwenden.
- Starten Sie die Software 'Textile Productionserver'.
- Wählen Sie die korrekte Mediengröße in der Software aus.
- Überprüfen Sie, ob die Druckplattenhöhe korrekt eingestellt ist.
- Stellen Sie sicher, dass das Bild korrekt im Textile Productionserver geladen ist.
Technische Daten in der Praxis
- Printable Area
- Der nutzbare Druckbereich der jeweiligen Platte (Breite x Höhe).
Abbildungen und Diagramme
- Die Diagramme zeigen die Offset-Einstellungen für Schuh- und Gesichtsmaskenplatten.
- Die Software-Screenshots illustrieren, wo Mediengröße und Offset-Werte in Textile Productionserver eingegeben werden.
Modellkompatibilität
- Dieses Dokument gilt ausschließlich für den RICOH Ri 1000X.
- Verwenden Sie nur Original-Ricoh-Druckplatten.
