Renogy Dual Input DC-DC-Ladegerät mit MPPT 12V 30A/50A

Schnelle Anleitung für das Renogy Dual Input DC-DC-Ladegerät mit MPPT. Erfahren Sie alles über Installation, Verkabelung, Lade-Logik, Batterietypen und Fehlerbehebung.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Installations-, Betriebs- und Wartungsanweisungen für das Renogy Dual Input DC-DC-Ladegerät mit MPPT (Modelle RBC30D1S und RBC50D1S). Das Gerät ermöglicht das Laden einer Hilfsbatterie über eine Lichtmaschine (Starterbatterie) und/oder Solarmodule. Die Installation sollte von qualifiziertem Personal durchgeführt werden.

Produktübersicht

Das Ladegerät verfügt über mehrere Anschlüsse, darunter Eingänge für Solar (PV+), Lichtmaschine (ALT+), Zündsignal (IGN) und Temperatursensor (BTS). Die LED-Anzeigen auf der Vorderseite geben Auskunft über den Ladestatus und den gewählten Batterietyp.

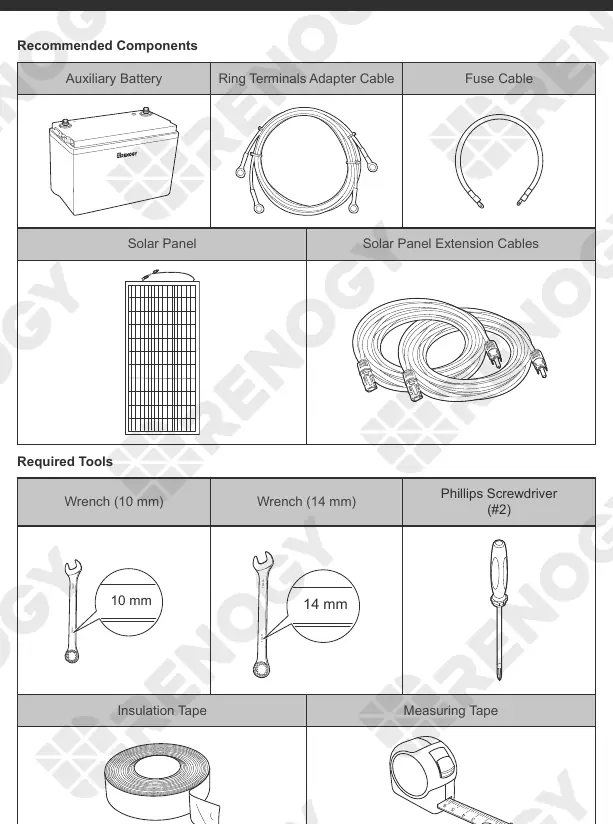

Teileübersicht des Geräts mit Markierungen

Installation und Verkabelung

Montage: Installieren Sie das Gerät auf einer vertikalen Oberfläche in einem gut belüfteten Innenbereich, geschützt vor direkter Sonneneinstrahlung und Wasser. Lassen Sie mindestens 150 mm Freiraum über und unter dem Gerät.
Verkabelung: Verwenden Sie die empfohlenen Kabelquerschnitte basierend auf der Kabellänge (siehe Tabelle in der Anleitung). Installieren Sie Sicherungen am Ein- und Ausgang.
Anschlussreihenfolge: Verbinden Sie zuerst die Hilfsbatterie (NEG-), dann die positiven Anschlüsse. Schließen Sie das Zündsignal (IGN) nur bei Verwendung einer intelligenten Lichtmaschine an.

Betrieb und Ladelogik

Das Gerät nutzt MPPT-Technologie für effizientes Solarladen und bietet eine vierstufige Ladecharakteristik (Bulk, Boost, Float, Equalization). Der Batterietyp (SLA, GEL, Li, FLD, User) kann über den Einstellknopf am Gerät oder die DC Home App ausgewählt werden.

Kommunikation

Mit dem optionalen Renogy BT-2 Bluetooth-Modul kann das Gerät über die DC Home App überwacht und konfiguriert werden. Verbinden Sie das Modul mit dem RS485-Port.

Wartung und Sicherheit

Überprüfen Sie regelmäßig die Anschlüsse auf Korrosion und festen Sitz.
Verwenden Sie bei Bedarf dielektrisches Fett an den Kontakten.
Im Notfall (Feuer, Überflutung) trennen Sie sofort alle Kabel.

Praktische Hilfe

Typische Probleme

Ladegerät lädt nicht

Überprüfen Sie die Eingangsspannung (Solar >15V, Lichtmaschine >12V/13.2V) und stellen Sie sicher, dass Sicherungen und Kabel intakt sind.

Batterie wird nicht erkannt

Überprüfen Sie die Verkabelung und stellen Sie sicher, dass die Batteriespannung innerhalb des zulässigen Bereichs liegt.

Fehlerhafte Ladeanzeige

Überprüfen Sie die Batterietyp-Einstellung am Gerät oder in der App.

Vor der Verwendung

Überprüfen Sie das Ladegerät auf sichtbare Schäden.
Stellen Sie sicher, dass der Installationsort gut belüftet ist.
Wählen Sie die passenden Kabelquerschnitte gemäß Tabelle.
Installieren Sie Sicherungen am Ein- und Ausgang.
Stellen Sie den korrekten Batterietyp am Gerät ein.

Technische Daten in der Praxis

SLA/GEL/FLD/Li: Unterstützte Batterietypen (Sealed Lead Acid, Gel, Flooded, Lithium).
Smart Alternator: Lichtmaschine mit variabler Spannung (Euro 6), erfordert Zündsignalanschluss.

Abbildungen und Diagramme

Der Verkabelungsplan zeigt den Anschluss von Solarpanel, Starterbatterie und Hilfsbatterie.
Die LED-Anzeigen geben Auskunft über Ladestatus und Batterietyp.

Modellkompatibilität

Unterstützt 12V-Systeme.
Max. Systemspannung 16V.
Nicht für LiFePO4 mit BMS am Temperatursensor verwenden.
