Renogy DC-DC Batterieladegerät 12V 20A/40A

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Anweisungen für das Renogy DC-DC Batterieladegerät (12V 20A/40A). Es ist für das Laden einer 12V-Hilfsbatterie über die Starterbatterie in Wohnmobilen konzipiert. Vor der Installation müssen die korrekten Sicherungen und Kabelquerschnitte gemäß den Tabellen in der Anleitung gewählt werden. Das Gerät unterstützt verschiedene Batterietypen wie GEL, FLD, SLD/AGM und Lithium (LI).

Produktbeschreibung

Das Ladegerät ermöglicht ein effizientes Laden der Hilfsbatterie während der Fahrt. Es verfügt über eine intelligente Ladelogik, die den Zustand der Lichtmaschine überwacht, um eine Entladung der Starterbatterie zu verhindern. Über die Renogy App oder Renogy ONE Core kann das System überwacht und konfiguriert werden.

Installation

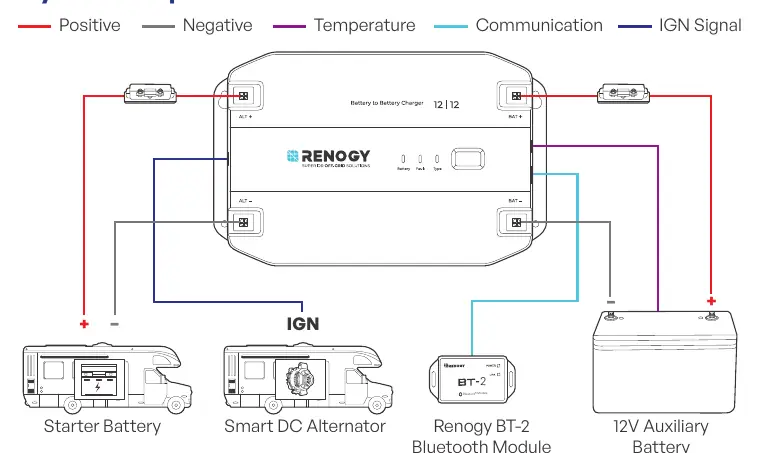

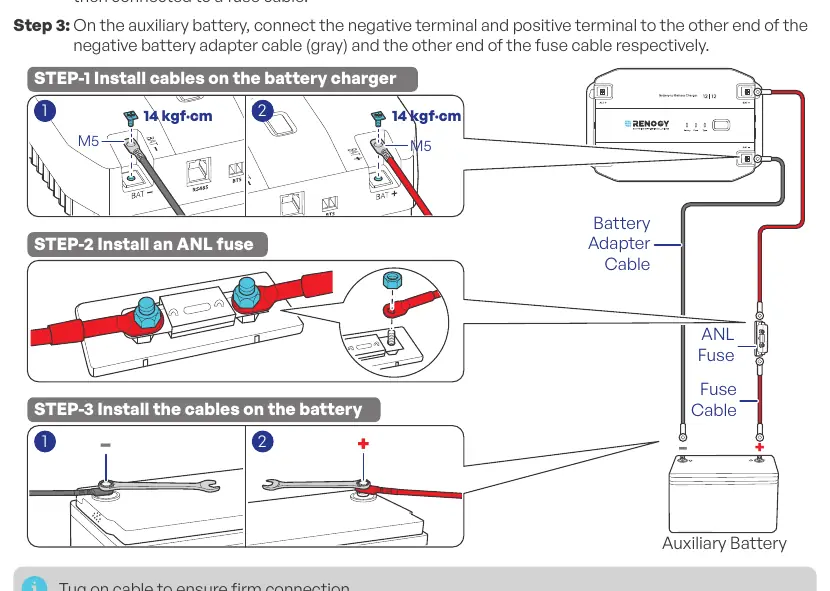

Die Installation erfordert eine sorgfältige Planung der Montageposition und der Verkabelung. Das Gerät kann vertikal an einer Wand oder horizontal auf dem Boden montiert werden. Achten Sie auf ausreichende Belüftung. Die Verkabelung muss mit den entsprechenden Sicherungen am Ein- und Ausgang abgesichert werden. Für Fahrzeuge mit intelligenter Lichtmaschine (Smart Alternator) ist der Anschluss des IGN-Signalkabels erforderlich.

Konfiguration

Der Batterietyp kann über die Taste am Gerät oder über die Renogy App eingestellt werden. Es stehen vordefinierte Modi für GEL, FLD, SLD/AGM und Lithium zur Verfügung. Im "User Mode" können Ladespannungen und -ströme individuell angepasst werden. Lithium-Batterien können bei Bedarf über das Ladegerät aktiviert werden.

Ladelogik

Das Gerät nutzt einen vierstufigen Ladealgorithmus: Bulk (Hauptladung), Boost (Konstantspannung), Float (Erhaltungsladung) und Equalization (Ausgleichsladung, nur für bestimmte Batterietypen). Die Ladephasen werden automatisch durch die interne Software gesteuert.

Fehlerbehebung

Die LED-Anzeigen am Gerät geben Auskunft über den Betriebszustand und Fehler. Blinkende oder leuchtende LEDs signalisieren Schutzmechanismen wie Überspannung, Übertemperatur oder Tiefentladungsschutz. Bei Fehlern sollte die Spannung geprüft und das Gerät ggf. abgekühlt werden.

Wartung

Regelmäßige Inspektionen der Kabelverbindungen und Anschlüsse sind notwendig, um Korrosion oder lockere Kontakte zu vermeiden. Das Gerät sollte sauber und trocken gehalten werden. Bei längerer Lagerung ist auf eine gut belüftete Umgebung zu achten.
