Bedienungsanleitung für ProDVX 10-inch APPC – R23 Series

Schnellstartanleitung für das ProDVX 10-inch APPC – R23 Series. Erfahren Sie, wie Sie das Gerät sicher montieren, anschließen, konfigurieren und in Betrieb nehmen.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Diese Anleitung unterstützt den Benutzer bei der Inbetriebnahme, Montage und Konfiguration des ProDVX 10-Zoll APPC – R23 Series Geräts. S. 2

Wichtigste Schritte

  • Gerät einschalten S. 2
  • Montage durchführen S. 2
  • Konfigurationsmethode wählen S. 2

Erste Inbetriebnahme

  • Inhalt prüfen S. 2
  • Stromversorgung S. 2
  • Netzwerkverbindung S. 2
  • Konfiguration S. 2

Probleme und Lösungen

Überhitzung

Montieren Sie das Gerät an einer Wand oder Oberfläche im Hoch- oder Querformat. Vermeiden Sie den Betrieb auf einer flachen horizontalen Oberfläche.

S. 2

Technische Daten

Parameter Wert Hinweis Seiten
Betriebstemperatur 0°C-40°C Zulässiger Temperaturbereich für Display und Zubehör. S. 2

Wo es im PDF steht

  • Titelseite S. 1
  • Einrichtung und Sicherheit S. 2
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Übersicht der Anschlüsse und Bedienelemente Seite 2 Montagezeichnung aus der Anleitung Seite 2

Wichtige Informationen aus der Anleitung

Diese Schnellstartanleitung dient der Einrichtung des ProDVX 10-inch APPC – R23 Series. Das Gerät ist für den professionellen Einsatz konzipiert. Achten Sie bei der Montage darauf, das Gerät nicht flach auf einer horizontalen Oberfläche zu betreiben, um Überhitzung zu vermeiden. Verwenden Sie für die Montage ausschließlich manuelle Schraubendreher, um Schäden am Gehäuse zu verhindern.

Lieferumfang

  • ProDVX 10-inch APPC – R23 Series Gerät
  • Schnellstartanleitung
  • Batterieinformationen
  • Vorinstalliertes Android OS

Installation und Montage

Das Gerät kann an einer Wand, an Glas oder auf einem Tischständer montiert werden. Bitte beachten Sie die spezifische Anleitung der verwendeten Halterung. Wichtiger Hinweis: Verwenden Sie keine Elektrowerkzeuge zur Befestigung des Geräts an der Halterung oder dem Ständer, da dies das Gerät beschädigen kann.

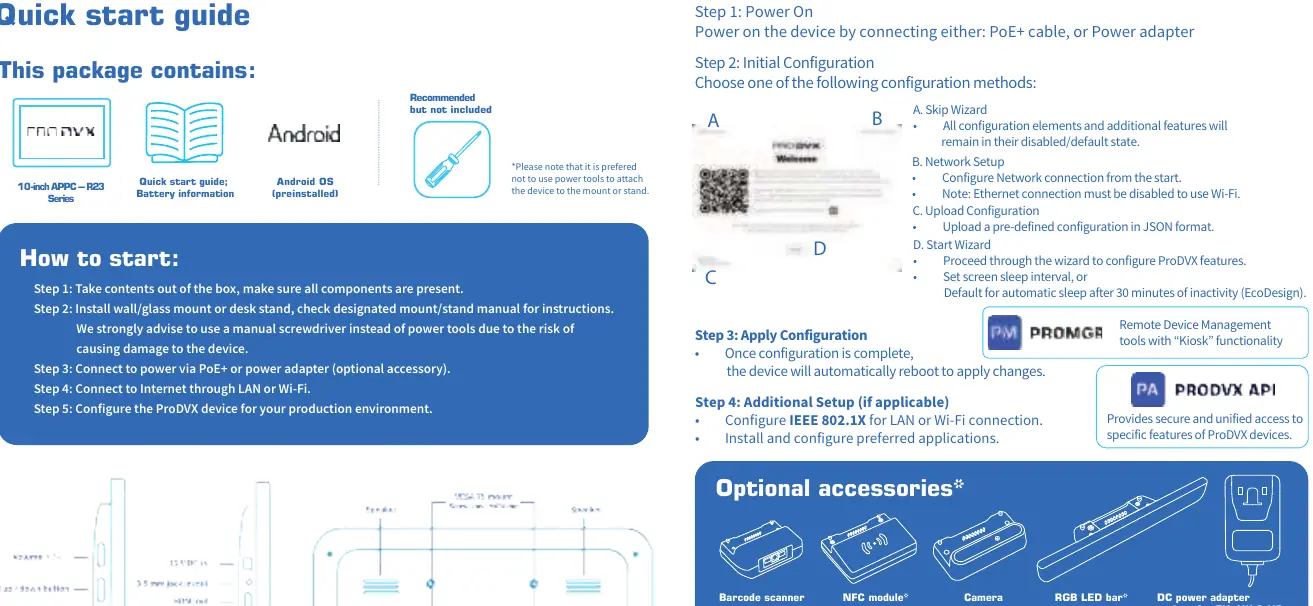

Montagezeichnung aus der Anleitung
Montagezeichnung aus der Anleitung

Anschlüsse und Bedienelemente

Das Gerät verfügt über verschiedene Anschlüsse und Tasten:

Übersicht der Anschlüsse und Bedienelemente
Übersicht der Anschlüsse und Bedienelemente
  • Seitenansicht: Lautstärketasten, Scroll-Tasten, Zurück/Home-Taste, SD-Kartenslot, Ein/Aus-Taste.
  • Unterseite: 12V DC-Eingang, 3,5mm Klinkenanschluss, HDMI-Ausgang, Montagebohrung, Micro-USB/OTG, USB 2.0 Port, LAN-Anschluss.
  • Rückseite: VESA-Montagepunkte (100x100mm), Lautsprecher, Pogo-Pin-Anschluss, Zugentlastung.

Inbetriebnahme und Konfiguration

Folgen Sie diesen Schritten zur Einrichtung:

  1. Einschalten: Verbinden Sie das Gerät entweder über ein PoE+-Kabel oder ein optionales Netzteil mit Strom.
  2. Erste Konfiguration: Wählen Sie eine der folgenden Methoden:
    • Skip Wizard: Alle Einstellungen bleiben im Standardzustand.
    • Network Setup: Konfiguration der Netzwerkverbindung (Hinweis: Ethernet muss deaktiviert sein, um WLAN zu nutzen).
    • Upload Configuration: Hochladen einer vordefinierten Konfiguration im JSON-Format.
    • Start Wizard: Geführte Konfiguration der ProDVX-Funktionen, einschließlich Bildschirmschlaf-Intervall.
  3. Konfiguration anwenden: Nach Abschluss startet das Gerät automatisch neu.
  4. Zusätzliche Einrichtung: Konfigurieren Sie bei Bedarf IEEE 802.1X für LAN oder WLAN und installieren Sie bevorzugte Anwendungen.

Sicherheit und Wartung

Der zulässige Temperaturbereich für den Betrieb liegt zwischen 0°C und 40°C. Der Betrieb außerhalb dieses Bereichs ist nicht zulässig. Das Gerät enthält eine Batterie; für einen Austausch wenden Sie sich bitte an ein zertifiziertes Reparaturzentrum. Entsorgen Sie das Gerät nicht im Hausmüll, sondern nutzen Sie die entsprechenden Rückgabesysteme.

Praktische Hilfe

Typische Probleme

Überhitzung des Geräts

Montieren Sie das Gerät an einer Wand oder einem Ständer. Betreiben Sie es nicht flach auf einer horizontalen Oberfläche, da dies zu Wärmestau führt.

Beschädigung bei der Montage

Verwenden Sie einen manuellen Schraubendreher anstelle von Elektrowerkzeugen, um das Gehäuse nicht zu beschädigen.

WLAN-Verbindung funktioniert nicht

Stellen Sie sicher, dass die Ethernet-Verbindung (LAN) deaktiviert ist, da diese Priorität haben kann.

Vor der Verwendung

  • Prüfen Sie den Lieferumfang auf Vollständigkeit.
  • Wählen Sie eine geeignete Halterung (Wand, Glas oder Tischständer).
  • Stellen Sie sicher, dass eine Stromquelle (PoE+ oder Netzteil) verfügbar ist.
  • Bereiten Sie die Netzwerkumgebung (LAN oder WLAN) vor.
  • Stellen Sie sicher, dass keine Elektrowerkzeuge für die Montage verwendet werden.

Technische Daten in der Praxis

Betriebstemperatur
0°C bis 40°C. Das Gerät darf nicht außerhalb dieses Bereichs betrieben werden.
VESA-Montage
Standardisierte Befestigungspunkte auf der Rückseite (100x100mm) für Wand- oder Ständerhalterungen.

Abbildungen und Diagramme

  • Die Rückseite zeigt die VESA-Montagepunkte und die Position der Lautsprecher.
  • Die Seitenansicht zeigt die physischen Tasten für Lautstärke, Navigation und den SD-Kartenslot.
  • Die Unterseite zeigt die Anschlüsse für Strom, HDMI, USB und LAN.

Modellkompatibilität

  • Optionales Zubehör: Barcode-Scanner, NFC-Modul, Kamera, RGB-LED-Leiste.
  • Kontaktieren Sie Ihren Vertriebsmitarbeiter für die Kompatibilität von Zubehör.
