Installationsanleitung für Ideal Standard PROSYS WC-Spülkasten 120 Pneumatisch
Detaillierte Installationsanleitung für den Ideal Standard PROSYS WC-Spülkasten 120 Pneumatisch. Erfahren Sie alles über die Montage, den Anschluss, die Wartung und die Einstellung der Spülmenge.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Diese Anleitung beschreibt die Installation und Wartung des Ideal Standard PROSYS WC-Spülkastens 120 (pneumatisch). Bitte beachten Sie, dass die Installation von qualifiziertem Fachpersonal durchgeführt werden sollte. Stellen Sie sicher, dass der Wasserdruck mindestens 1 bar beträgt, um eine einwandfreie Funktion zu gewährleisten.
Montage und Installation
Die Installation erfolgt in mehreren Schritten:
- Vorbereitung: Überprüfen Sie die Maße des Rahmens (Höhe 1150 mm). Stellen Sie sicher, dass die Wandbeschaffenheit für die Montage geeignet ist.
- Rahmenmontage: Montieren Sie den Rahmen gemäß den Abmessungen auf Seite 1. Achten Sie auf die korrekte Ausrichtung der Anschlüsse.
- Pneumatischer Anschluss: Verbinden Sie die pneumatischen Schläuche sorgfältig. Achten Sie auf das hörbare Klicken bei der Verbindung, um eine dichte und korrekte Installation zu bestätigen.
- Wandmontage: Befestigen Sie den Rahmen sicher an der Wand. Verwenden Sie die mitgelieferten Befestigungselemente.
Wartung und Einstellung
Der Spülkasten ermöglicht eine einfache Wartung und Anpassung:
- Spülmenge einstellen: Sie können die Spülmenge zwischen 4,5 Litern und 6 Litern wählen. Dies erfolgt direkt am Spülmechanismus im Inneren des Kastens.
- Reinigung: Bei Bedarf können die internen Komponenten entnommen und gereinigt werden. Achten Sie darauf, die Dichtungen nicht zu beschädigen.
- Wartung: Sollte der Wasserdruck zu niedrig sein (unter 1 bar), überprüfen Sie das Einlassventil und die Wasserzufuhr.
Fehlerbehebung
Bei Problemen mit der Spülung oder dem Wasserdruck:
- Überprüfen Sie, ob die pneumatischen Schläuche korrekt angeschlossen sind und keine Knicke aufweisen.
- Stellen Sie sicher, dass das Einlassventil vollständig geöffnet ist.
- Bei einem Druck von unter 1 bar kann die Spülleistung beeinträchtigt sein. Überprüfen Sie die Wasserzufuhr.
Praktische Hilfe
Typische Probleme
Wasserdruck unter 1 bar
Überprüfen Sie die Wasserzufuhr und das Einlassventil. Eine ausreichende Wasserzufuhr ist für die pneumatische Spülung essenziell.
Spülung funktioniert nicht korrekt
Prüfen Sie die pneumatischen Schlauchverbindungen auf korrekten Sitz (Klick-Geräusch) und Knickfreiheit.
Vor der Verwendung
- Stellen Sie sicher, dass alle benötigten Werkzeuge (Schraubenschlüssel, Bohrer, Maßband) vorhanden sind.
- Prüfen Sie die Wand auf Tragfähigkeit für den Rahmen.
- Stellen Sie sicher, dass die Wasserzufuhr abgestellt ist, bevor Sie mit der Installation beginnen.
- Überprüfen Sie alle Dichtungen auf korrekten Sitz.
Technische Daten in der Praxis
- Mindestdruck
- 1 bar ist erforderlich für den Betrieb des pneumatischen Systems.
Abbildungen und Diagramme

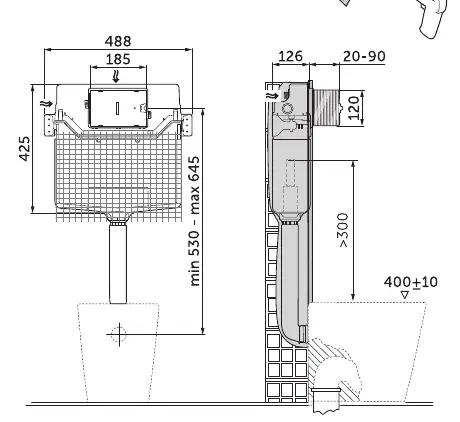

- Seite 1 zeigt die grundlegenden Abmessungen und die Montage des Rahmens.

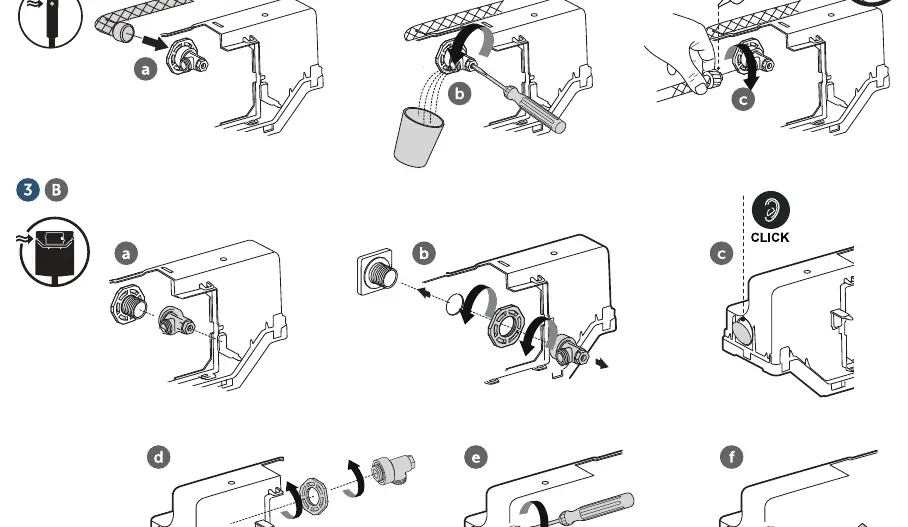

- Seite 2 und 4 zeigen detailliert den Anschluss der pneumatischen Steuerung.
- Seite 5 zeigt die Einstellung der Spülmenge (4,5L / 6L) und die Wartung des Ventils.
- Seite 6 zeigt die Warnung bei niedrigem Wasserdruck.
Modellkompatibilität
- Nur für pneumatische WC-Systeme geeignet.
- Nicht für Systeme mit mechanischer Betätigung ohne pneumatische Umrüstung geeignet.
