Bedienungsanleitung für Better Bathrooms 1160mm Pneumatic Frame and Cistern

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation und Wartung des Better Bathrooms 1160mm Pneumatic Frame and Cistern (BeBa_27485). Es wird dringend empfohlen, die Installation von professionellen Handwerkern durchführen zu lassen. Stellen Sie sicher, dass der Zugang für zukünftige Wartungsarbeiten gewährleistet ist. Das Produkt entspricht der Norm BS EN14055 für WC- und Urinalspülkästen.

Installation

Die Installation umfasst mehrere Schritte, von der Vorbereitung bis zur Endmontage:

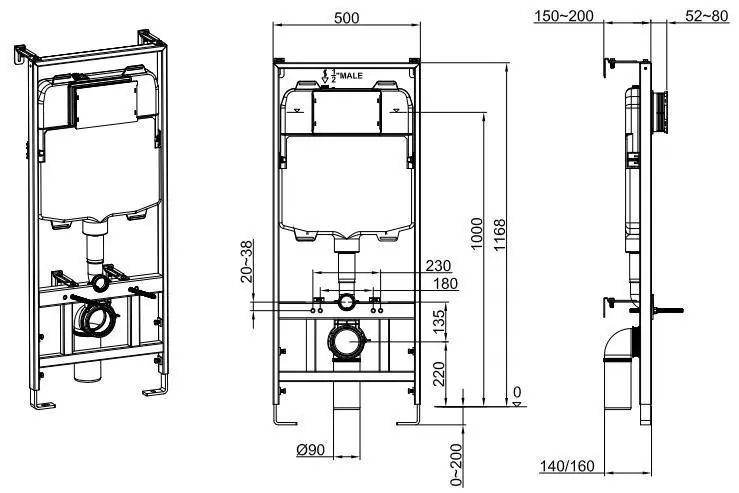

• Vorbereitung: Prüfen Sie die Maße und stellen Sie sicher, dass keine Rohre oder Kabel beim Bohren beschädigt werden.

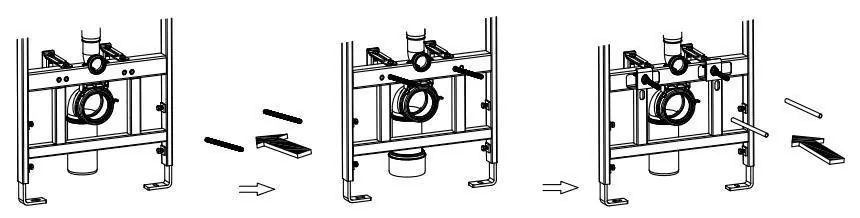

• Rahmenmontage: Positionieren Sie den Pan-Anschluss, stellen Sie die Rahmenhöhe ein und sichern Sie den Rahmen an Wand und Boden.
• Schutzabdeckungen: Bringen Sie vor dem Verfliesen die Schutzabdeckungen für das Spülrohr und den Pan-Anschluss an.
• Wasseranschluss: Verbinden Sie die Wasserversorgung mit dem Spülkasten unter Verwendung des eingebauten Absperrventils.
• Wandkonstruktion: Bauen Sie die Trennwand und verfliesen Sie diese entsprechend.
• Endmontage: Installieren Sie die Steuerung, schließen Sie den Luftschlauch an und hängen Sie das WC auf.

Wartung

Für Wartungsarbeiten muss der Zugang zum Spülkasten möglich sein. Stellen Sie sicher, dass die Wasserzufuhr vor Beginn der Arbeiten abgestellt ist.

• Füllvolumen anpassen: Drehen Sie die Einstellschraube am Einlassventil, um das Füllvolumen des Tanks anzupassen.
• Filter reinigen: Schrauben Sie den Filterabschnitt vom Einlassventil ab und reinigen Sie ihn unter warmem Wasser mit einer Bürste.
• Spülventil: Entfernen Sie bei Bedarf die pneumatischen Schläuche und das Oberteil des Spülventils zur Reinigung oder zum Austausch der Dichtung.

Fehlerbehebung

Bei Problemen mit dem Spülkasten prüfen Sie folgende Punkte:

• Spülkasten füllt nicht: Prüfen Sie, ob die Wasserzufuhr geöffnet ist, passen Sie den Füllstand an oder reinigen Sie den Filter am Einlassventil.
• Unzureichendes Spülvolumen: Passen Sie das Spülvolumen am Siphon an und prüfen Sie die korrekte Verbindung der Schläuche an der Spülplatte.
• Kontinuierlicher Wasserfluss: Prüfen Sie, ob der Wasserstand den Überlauf am Siphon erreicht. Wenn ja, justieren Sie das Einlassventil oder ersetzen Sie es.
