Montageanleitung für Plumbworld Heizkörperverkleidung Large 1520mm
Detaillierte Montageanleitung für die Plumbworld Heizkörperverkleidung (Large, 1520mm). Enthält eine vollständige Teileliste, Werkzeuganforderungen sowie eine Schritt-für-Schritt-Anleitung für den Zusammenbau und die Wandmontage.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dies ist eine Montageanleitung für die Plumbworld Heizkörperverkleidung (Large, 1520mm). Sie führt durch den Zusammenbau des Rahmens, der Abdeckung und die Wandmontage. S. 1, 2
Wichtigste Schritte
- Rahmen zusammenbauen S. 2
- Obere Abdeckung montieren S. 2
- Wandmontage durchführen S. 2
Probleme und Lösungen
Holz splittert
Nicht überdrehen
S. 2Wo es im PDF steht
- Teileliste und Werkzeuge S. 1
- Montageschritte S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Montage
Diese Anleitung beschreibt den Zusammenbau der Plumbworld Heizkörperverkleidung in der Größe Large (1520mm). Bitte beachten Sie, dass für den Aufbau ein Kreuzschlitzschraubendreher, ein Hammer und eine Bohrmaschine benötigt werden. Achten Sie beim Verschrauben darauf, die Schrauben fest anzuziehen, aber nicht zu überdrehen, da das Holz sonst splittern kann. Achten Sie bei der Montage der oberen Paneele (9 und 10) darauf, dass diese auf gleicher Höhe liegen, um ein Überstehen der Schrauben zu vermeiden.
Benötigte Werkzeuge
- Bohrmaschine
- Hammer
- Kreuzschlitzschraubendreher

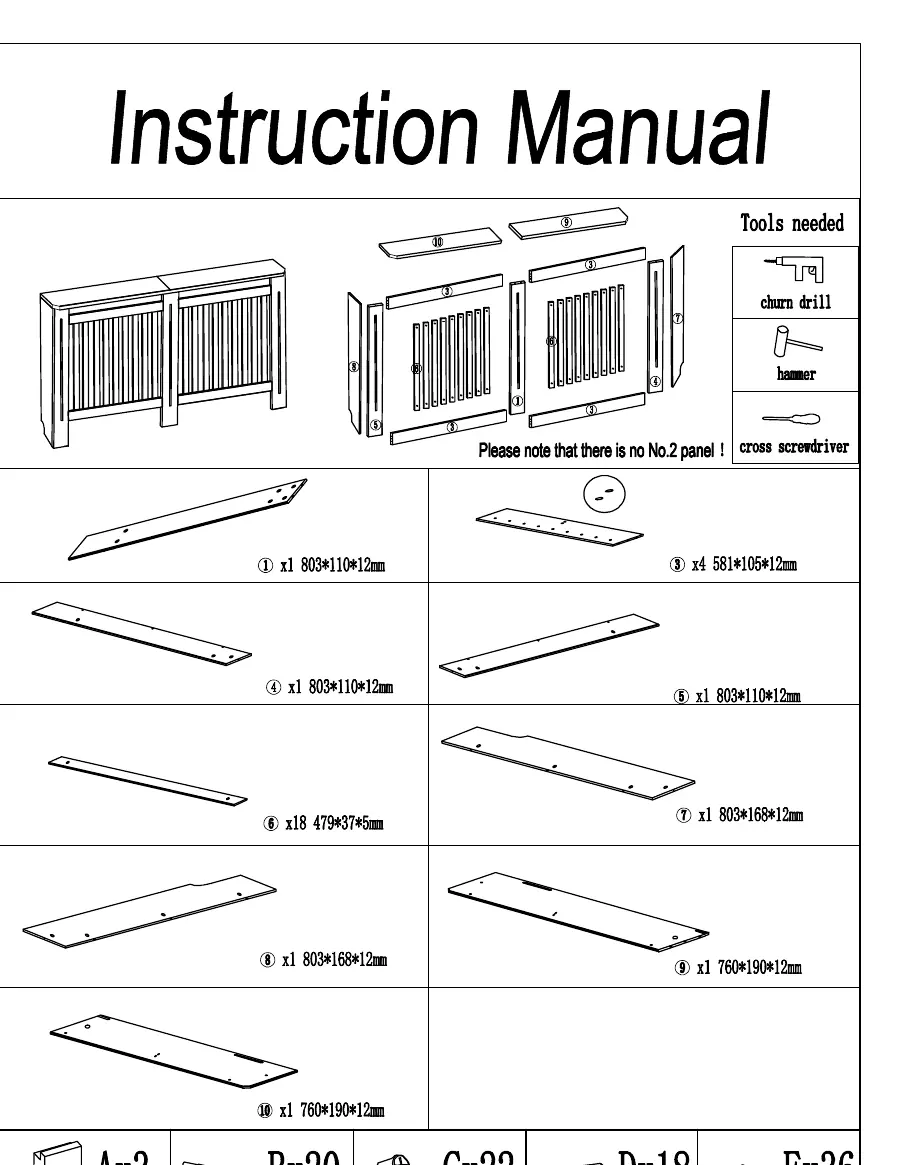

Teileliste
Stellen Sie vor Beginn sicher, dass alle Teile vorhanden sind:
- Paneele 1 bis 10 (Hinweis: Paneel Nr. 2 ist nicht vorhanden)
- Hardware-Set: A (x3), B (x20), C (x22), D (x18), E (x36), F (x6), G (x6), H (x2), I (x8), J (x1)
Schritt-für-Schritt-Montage
- Rahmenbau: Verbinden Sie die Seitenteile (7, 4, 5, 8) mit den horizontalen Streben (1, 3) unter Verwendung der Schrauben B, C und D.
- Lamellenmontage: Befestigen Sie die Paneele 6 an den bereits montierten Rahmenstreben mit den Schrauben E.

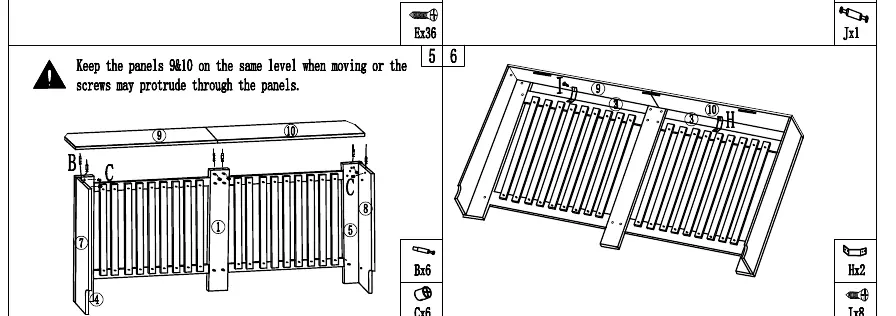

- Obere Abdeckung: Verbinden Sie die Paneele 9 und 10 mithilfe der Verbinder C, D und J.
- Montage der Abdeckung: Setzen Sie die fertig montierte obere Abdeckung auf den Rahmen und fixieren Sie diese mit den Schrauben B und C.
- Halterungen: Montieren Sie die Wandhalterungen H mit den Schrauben I an der Oberseite der Verkleidung.
Wandmontage
Nachdem der Rahmen vollständig montiert ist, erfolgt die Befestigung an der Wand:
- Verwenden Sie die Halterungen A, F und G, um die Heizkörperverkleidung sicher an der Wand zu fixieren.
- Stellen Sie sicher, dass die Verkleidung stabil steht und alle Schrauben fest angezogen sind.
Praktische Hilfe
Typische Probleme
Holz splittert beim Verschrauben
Schrauben fest anziehen, aber nicht überdrehen.
Schrauben stehen über die Paneele hinaus
Stellen Sie sicher, dass die Paneele 9 und 10 beim Zusammenbau auf exakt gleicher Höhe liegen.
Vor der Verwendung
- Prüfen Sie, ob alle Teile (1-10) und Hardware (A-J) vorhanden sind.
- Stellen Sie sicher, dass ein Kreuzschlitzschraubendreher, Hammer und Bohrmaschine bereitliegen.
- Prüfen Sie den Montageort auf ausreichenden Platz für die 1520mm breite Verkleidung.
Abbildungen und Diagramme
- Die Anleitung enthält eine detaillierte Explosionszeichnung der Teile 1-10.
- Schritt 1-2 zeigen den Zusammenbau des Grundrahmens.
- Schritt 3-4 zeigen die Montage der Frontlamellen und der oberen Abdeckung.

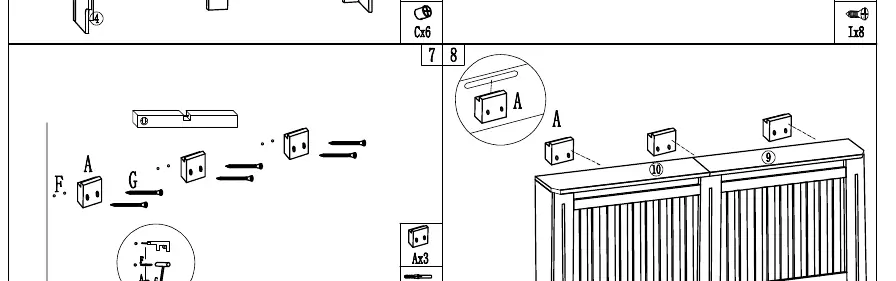

- Schritt 7-8 zeigen die finale Wandmontage mittels Halterungen A.
Modellkompatibilität
- Das Produkt ist für Heizkörper bis zu einer Breite von 1520mm ausgelegt.
