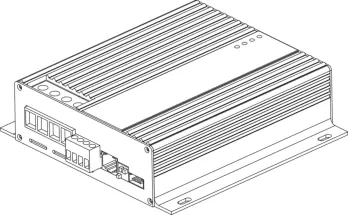

DC-DC-Batterieladegerät Photonic Universe DC1212-30S und DC1212-45S

Wichtige Informationen aus der Anleitung

Dieses Dokument beschreibt die Installation und den Betrieb der DC-DC-Batterieladegeräte der Serie DC1212-30S und DC1212-45S. Das Gerät ist für den Einsatz in Fahrzeugen und Booten konzipiert, um eine Zielbatterie über eine Lichtmaschine oder eine Quellbatterie zu laden. Wichtig: Das Ladegerät benötigt zwingend ein D+ Signal, um den Betrieb aufzunehmen. Ohne dieses Signal schaltet sich das Gerät nicht ein.

Installation und Anschluss

Installieren Sie das Ladegerät so nah wie möglich an der Zielbatterie in einem gut belüfteten, trockenen Bereich. Lassen Sie mindestens 10 cm Platz um das Gerät für die Luftzirkulation.

• Kabelquerschnitt: Verwenden Sie 1 mm² Querschnitt pro 3A Ladestrom. Achten Sie auf die maximalen Kabellängen gemäß Tabelle im Handbuch, um Spannungsabfälle zu minimieren.
• Sicherungen: Platzieren Sie Sicherungen innerhalb von 15 cm von den Batteriepolen.
• D+ Anschluss: Verbinden Sie das D+ Terminal mit dem D+ Signal der Lichtmaschine (8V-16V). Falls kein D+ Signal vorhanden ist, kann das Terminal direkt mit dem 12V+ Pol der Quellbatterie verbunden werden, um das Gerät dauerhaft zu aktivieren.
• Grüne Terminals: Das Gerät verfügt über einen steckbaren Block für das D+ Signal und einen optionalen Temperatursensor (T T).

Batterietypen und DIP-Schalter-Konfiguration

Vor dem Anschluss muss der Batterietyp über die DIP-Schalter eingestellt werden. Änderungen an den Schaltern werden erst wirksam, wenn das Gerät aus- und wieder eingeschaltet wird.

• GEL: 1:ON, 2:OFF, 3:OFF
• Lead-acid: 1:OFF, 2:ON, 3:OFF
• AGM: 1:OFF, 2:OFF, 3:ON
• LiFePO4: 1:ON, 2:ON, 3:ON
• Lithium-ion (NCM): 1:OFF, 2:OFF, 3:OFF

Wenn die DIP-Schalter falsch eingestellt sind, blinken alle LED-Anzeigen einmal pro Sekunde.

LED-Anzeigen und Fehlerbehebung

Das Ladegerät verfügt über drei LED-Anzeigen (Source Battery, Charge, Battery Full), die den Status signalisieren:

• Source Battery (Gelb): OFF bedeutet kein D+ Signal. Schnelles Blinken deutet auf eine zu hohe Quellspannung (>16V) hin.
• Charge (Grün): Schnelles Blinken signalisiert eine Überhitzung im Inneren des Ladegeräts.
• Battery Full (Grün): Dauerleuchten bedeutet, die Batterie ist voll geladen.
• Alle LEDs blinken: Batterie-Auswahlfehler. Prüfen Sie die DIP-Schalter-Einstellungen.

Schutzfunktionen

Das Gerät bietet umfassenden Schutz:

• Überhitzung: Bei Temperaturen über 85°C stoppt der Ladevorgang. Bei 80-85°C wird der Ladestrom reduziert.
• Überspannung: Der Ladevorgang stoppt, wenn die Zielbatteriespannung den Schutzwert überschreitet.
• Verpolung: Bei falschem Anschluss der Batterien brennt die interne Sicherung durch.

Optionales Zubehör

Das Ladegerät ist kompatibel mit einem externen Temperatursensor (DCDC-TS), einem LCD-Fernanzeigegerät (ACDC-RM) und einem Bluetooth-Dongle (ACDC-BT) zur Überwachung via Smartphone-App.
