Dieses Dokument dient als Installations- und Betriebshandbuch für die Photonic Universe 1.5KW, 3KW und 5KW Solar-Wechselrichter/Ladegeräte. Es enthält kritische Sicherheitsanweisungen, Anleitungen zur korrekten Verkabelung von Batterien, PV-Modulen und AC-Anschlüssen sowie eine detaillierte Beschreibung der LCD-Einstellungen und Fehlercodes. Vor der Installation ist sicherzustellen, dass das Gerät auf einer nicht brennbaren Oberfläche montiert wird und die Verkabelung durch qualifiziertes Personal erfolgt.

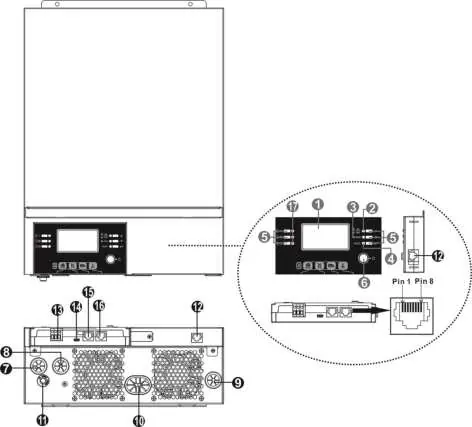

Produktübersicht
Das Gerät kombiniert einen Wechselrichter, ein Solarladegerät und ein Batterieladegerät. Es verfügt über ein abnehmbares LCD-Bedienfeld, integriertes Bluetooth für mobiles Monitoring und verschiedene Kommunikationsanschlüsse (RS232, RS485, CAN-BUS).
Installation
Die Installation erfordert eine solide, vertikale Montage an einer Wand mit ausreichendem Freiraum (20 cm seitlich, 50 cm oben/unten) für die Wärmeabfuhr. Die Umgebungstemperatur muss zwischen 0°C und 55°C liegen.
- Batterieanschluss: Verwenden Sie nur Deep-Cycle-Blei-Säure-Batterien. Achten Sie auf die korrekte Kabeldimensionierung und das empfohlene Drehmoment.
- AC-Anschluss: Installieren Sie einen separaten AC-Schutzschalter zwischen Wechselrichter und Stromquelle.
- PV-Anschluss: Nur für nicht isolierte Systeme geeignet. Verwenden Sie PV-Module der Klassen Single Crystalline, Poly Crystalline (A-rated) oder CIGS.
Betrieb und LCD-Einstellungen
Das LCD-Display ermöglicht die Konfiguration von Prioritäten für die Ausgangs- und Ladequellen. Über das Menü können Parameter wie Batterietyp, Ladestrom, Ausgangsspannung und Frequenz angepasst werden. Die USB-Funktion ermöglicht Firmware-Updates und den Export von Datenprotokollen.
Fehlerbehebung
Das Gerät zeigt Fehlercodes auf dem LCD an. Häufige Probleme wie "Unit shuts down" oder "Mains exist but unit works in battery mode" sind in der Fehlertabelle aufgeführt, zusammen mit entsprechenden Lösungsansätzen wie der Überprüfung der Batteriespannung oder der AC-Verkabelung.
Praktische Hilfe
Typische Probleme
Batteriespannung ist zu niedrig (<1.91V/Zelle). Batterie aufladen oder ersetzen.
Batteriespannung zu niedrig (<1.4V/Zelle) oder interne Sicherung ausgelöst. Sicherung prüfen oder Batterie laden.
Eingangsschutzschalter prüfen, AC-Verkabelung kontrollieren oder Ausgangspriorität von 'SUB' auf 'USB' ändern.
Angeschlossene Last reduzieren oder Anzahl der PV-Module in Reihe verringern.
Vor der Verwendung
- Sicherstellen, dass das Gerät auf einer nicht brennbaren Oberfläche montiert ist.
- Batteriekapazität prüfen (mind. 100Ah für 1.5KW/3KW, 200Ah für 5KW).
- AC-Schutzschalter zwischen Netz und Wechselrichter installieren.
- PV-Module auf Kompatibilität prüfen (keine Erdung bei CIGS-Modulen).
- Polarität bei allen DC- und PV-Anschlüssen doppelt prüfen.
Technische Daten in der Praxis
- Max. PV Array Power
- Maximale Leistung der angeschlossenen Solarmodule (2000W für 1.5KW, 4000W für 3KW/5KW).
- Low DC Cut-off Voltage
- Spannung, bei der das Gerät die Entladung der Batterie stoppt, um Tiefentladung zu verhindern.
- Transfer Time
- Umschaltzeit zwischen Netz- und Batteriemodus (10ms für UPS, 20ms für Haushaltsgeräte).
Abbildungen und Diagramme
- Das Systemdiagramm zeigt die Verbindung von PV-Modulen, Generator/Netz und Batterien zum Wechselrichter, der die Lasten versorgt.
- Die Ladekurve illustriert die 3-stufige Ladung (Bulk, Absorption, Float) zur optimalen Batteriewartung.
Modellkompatibilität
- Nur für Deep-Cycle-Blei-Säure-Batterien geeignet.
- Nicht isolierter Wechselrichter: Nur bestimmte PV-Modultypen (Single/Poly Crystalline, CIGS) verwenden.
- Bluetooth-App 'WatchPower' für mobiles Monitoring erforderlich.
