Bedienungsanleitung Philips Hue Phoenix 31153/**/PH

Erfahren Sie, wie Sie die Philips Hue Phoenix Leuchte sicher installieren und anschließen. Diese Anleitung enthält Schritt-für-Schritt-Anweisungen zur Montage, Verkabelung und Inbetriebnahme der Smart-Home-Leuchte.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Schritt 1: Strom am Sicherungskasten ausschalten

Seite 3

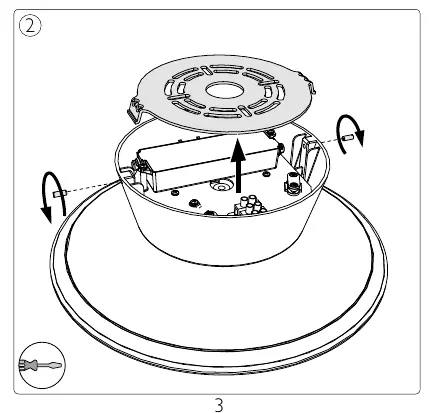

Schritt 2: Montagehalterung von der Leuchte lösen

Seite 3

Schritt 3a: Montagehalterung an der Decke befestigen

Seite 4

Schritt 4: Elektrischer Anschluss der Kabel

Seite 5

Schritt 5: Leuchte an der Halterung befestigen

Seite 6

Wichtige Informationen zur Installation

Diese Anleitung beschreibt die sichere Installation der Philips Hue Phoenix Leuchte. Bitte beachten Sie vor Beginn der Arbeiten folgende Punkte:

Schalten Sie vor Beginn der Installation unbedingt die Stromzufuhr am Sicherungskasten aus.
Die Leuchte ist für den Innenbereich konzipiert (Schutzart IP20).
Stellen Sie sicher, dass Sie über die notwendigen Werkzeuge verfügen: Bohrmaschine, Schlitzschraubendreher und Kreuzschlitzschraubendreher.
Die Leuchte muss geerdet werden.

Montage und Anschluss

Folgen Sie diesen Schritten für eine korrekte Installation:

Strom abschalten: Stellen Sie sicher, dass der Stromkreis am Sicherungskasten unterbrochen ist.
Halterung lösen: Lösen Sie die Montagehalterung von der Leuchte.
Halterung befestigen: Bohren Sie Löcher in die Decke und befestigen Sie die Montagehalterung mit den mitgelieferten Schrauben und Dübeln.
Verkabelung: Schließen Sie die Stromkabel an die Lüsterklemme an. Achten Sie auf die korrekte Zuordnung von Phase, Neutralleiter und Erdung.
Leuchte montieren: Setzen Sie die Leuchte auf die Montagehalterung und befestigen Sie diese.
Inbetriebnahme: Schalten Sie den Strom am Sicherungskasten wieder ein.

Kontakt

Bei Fragen oder Problemen wenden Sie sich bitte an das Philips Lighting Contact Centre unter der Telefonnummer +800 7445 4775 oder besuchen Sie die Webseite www.philips.com/homelighting.

Offizielle Quellen aus der Anleitung

Offizielle Quelle www.philips.com/homelighting

Herstellerinformationen

Philips

Markenprofil

Herstellerwebsite https://www.philips.com Support https://www.philips.com/support Herstellerhandbücher https://www.philips.com/support

Praktische Hilfe

Typische Probleme

Leuchte lässt sich nicht einschalten

Überprüfen Sie, ob der Sicherungsautomat eingeschaltet ist und ob die Kabel korrekt in der Lüsterklemme sitzen.

Instabile Montage

Stellen Sie sicher, dass die Montagehalterung fest mit der Decke verschraubt ist und die Leuchte korrekt in die Halterung eingerastet ist.

Vor der Verwendung

Sicherung am Hauptschalter ausschalten
Bohrmaschine bereitstellen
Schlitz- und Kreuzschlitzschraubendreher bereitlegen
Prüfen, ob die Deckenbeschaffenheit für die Montage geeignet ist

Technische Daten in der Praxis

Erdungssymbol: Die Leuchte muss zwingend mit dem Schutzleiter (gelb-grünes Kabel) verbunden werden.

Abbildungen und Diagramme

Schritt 1 zeigt das Ausschalten des Sicherungsautomaten.
Schritt 3a zeigt die Montage der Halterung an der Decke.
Schritt 4 zeigt den korrekten Anschluss der drei Kabel an die Lüsterklemme.

Modellkompatibilität

Nur für den Innenbereich geeignet.
Nicht für den Betrieb in feuchten Umgebungen geeignet.
