Installationsanleitung für OutEquip Summit 2 Dachklimaanlage

Wichtige Informationen zur Installation

Diese Anleitung beschreibt die fachgerechte Installation der OutEquip Summit 2 Dachklimaanlage. Die Installation muss von qualifiziertem Personal mit mechanischen und elektrischen Kenntnissen durchgeführt werden. Das Gerät ist ausschließlich für den Betrieb mit einem DC-Stromsystem ausgelegt.

Sicherheitshinweise

• Trennen Sie vor Beginn der Arbeiten die Stromversorgung und die Batterie des Fahrzeugs.
• Verwenden Sie nur vom Hersteller zugelassenes Zubehör.
• Installieren Sie das Gerät nicht in der Nähe von brennbaren Umgebungen.
• Verwenden Sie bei der Installation Handschuhe und Augenschutz.
• Stellen Sie sicher, dass die Installation den lokalen Vorschriften entspricht (z. B. NFPA 1192, NFPA 70, C22.1, CSA Z240).

Vorbereitung der Dachöffnung

Die Dachöffnung muss für das Gewicht des Geräts (ca. 45 lbs) ausgelegt sein. Die empfohlene Ausschnittgröße liegt zwischen 14 x 9 Zoll (355 x 230 mm) und 16,5 x 15,7 Zoll (420 x 400 mm). Stellen Sie sicher, dass die Oberfläche flach und eben ist.

Installation der Dichtung

Verwenden Sie die mitgelieferte EPDM-Schaumstoffdichtung, um eine wasserdichte Abdichtung zu gewährleisten:

1. Reinigen Sie den Bereich um die Dachöffnung.
2. Dehnen und schneiden Sie die Dichtung passend für die Öffnung.
3. Setzen Sie die Stützsäulen in die vorgestanzten Löcher ein.

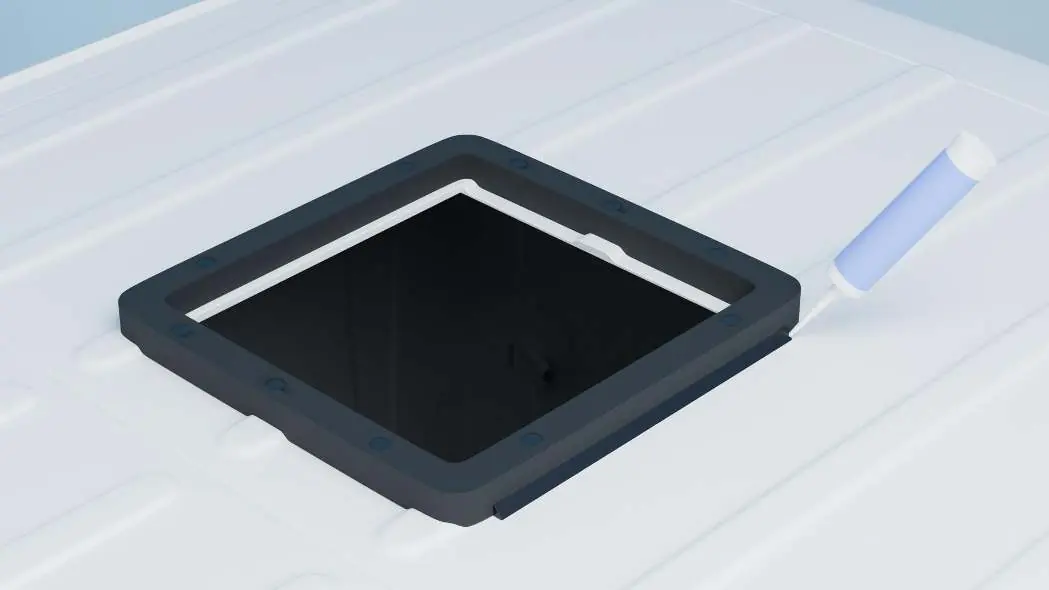

4. Tragen Sie eine durchgehende Schicht UV-beständiges Dichtmittel um den äußeren Rand der Dichtung auf.
5. Lassen Sie das Dichtmittel gemäß Herstellerangaben (meist 24-48 Stunden) aushärten, bevor das Gerät Regen oder Feuchtigkeit ausgesetzt wird.

Positionierung und Kabelverlegung

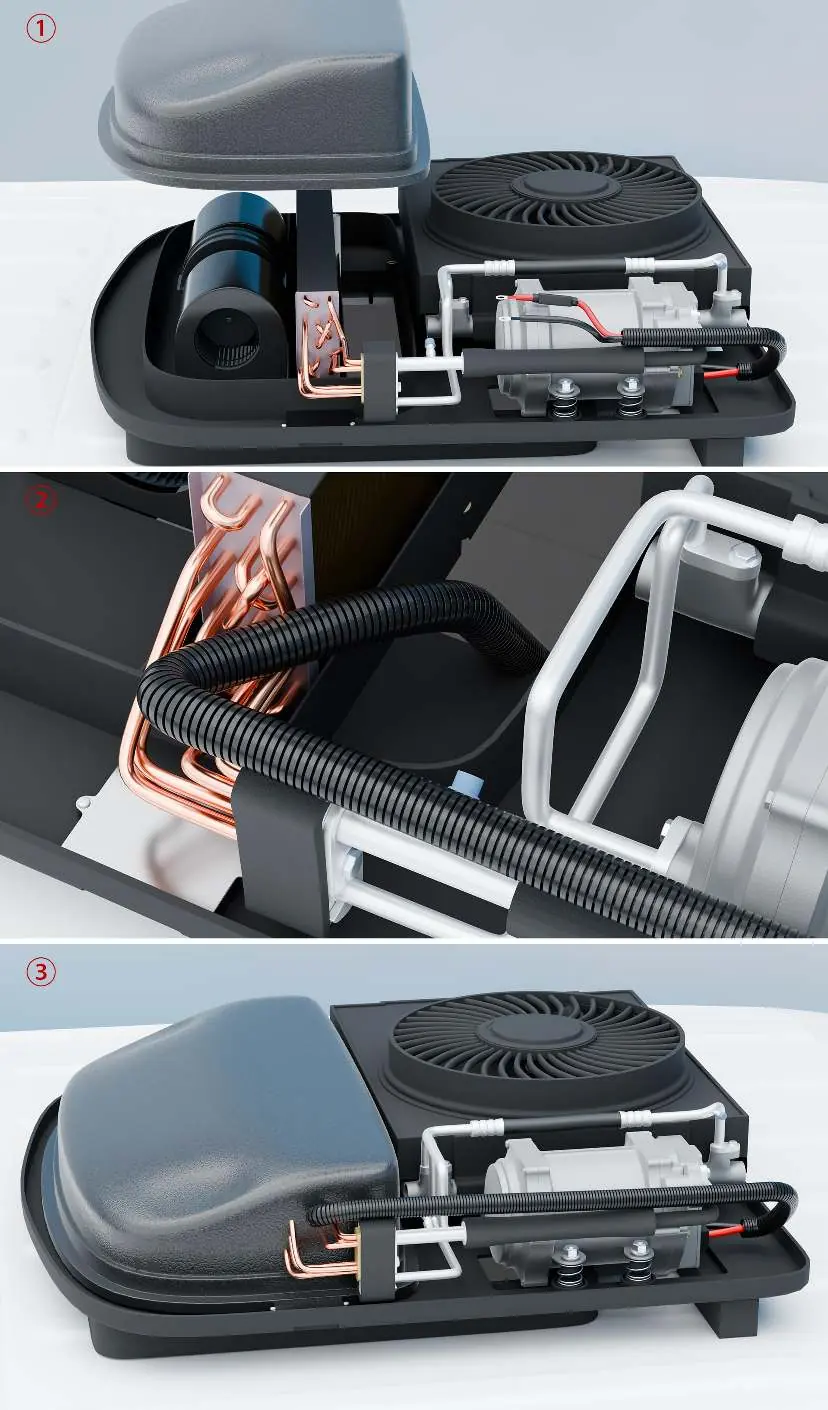

Platzieren Sie die Außeneinheit auf der Dichtung. Achten Sie darauf, dass der Entwässerungsausschnitt des Gehäuses außerhalb der Dichtung bleibt. Für die Stromkabelverlegung stehen drei Methoden zur Verfügung: durch eine separate Dachöffnung, durch den Rückluftkanal oder durch eine Kerbe in der Dichtung.

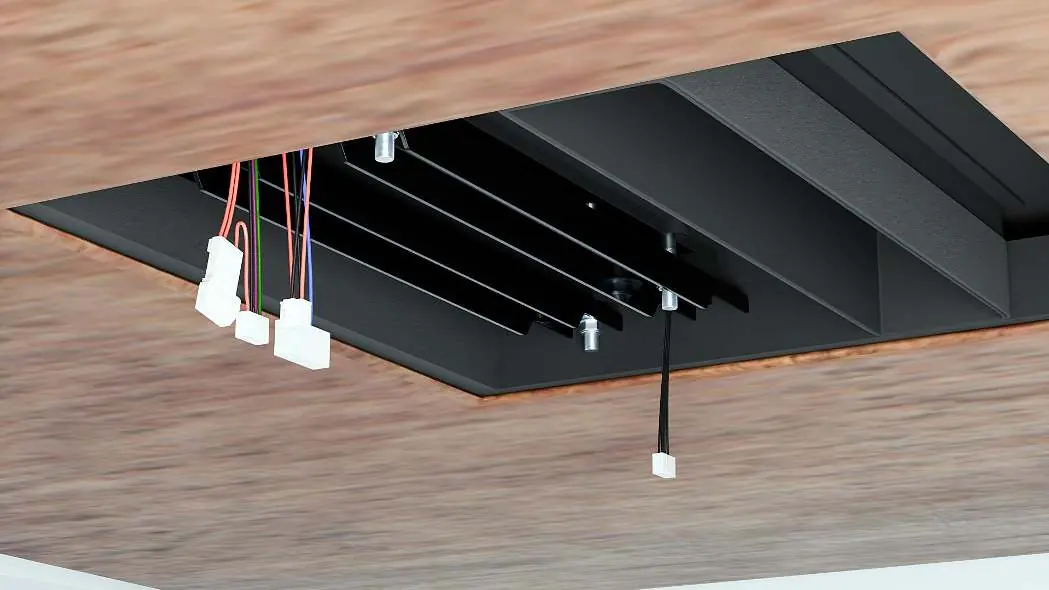

Befestigung der Außeneinheit

Sichern Sie das Gerät von innen mit der mitgelieferten Hardware:

1. Platzieren Sie die Halterungen über der Dachöffnung.
2. Führen Sie die Gewindestangen nach oben in die Außeneinheit ein (5-14 mm Gewindeeingriff).
3. Sichern Sie die Halterungen mit Unterlegscheiben und rutschfesten Muttern.
4. Ziehen Sie die Muttern mit einem Drehmoment von 4,5 - 5,6 Nm (3,3 - 4,2 lb-ft) fest.

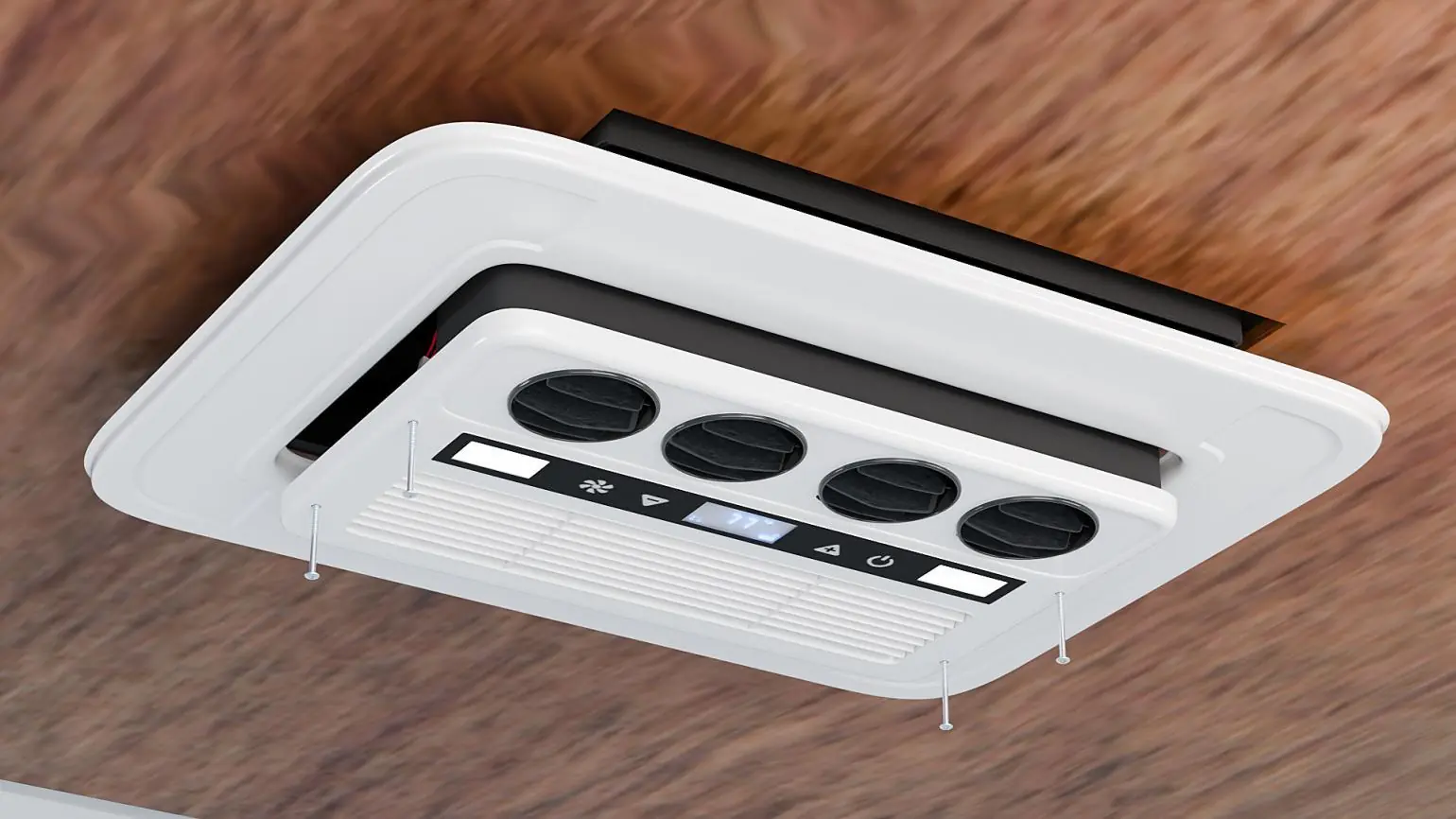

Installation der Inneneinheit

Füllen Sie bei Bedarf den Spalt zwischen Dach und Innenverkleidung mit den mitgelieferten Schaumstoffstreifen. Setzen Sie die Innenverkleidung ein, drücken Sie sie nach oben, bis die Kanäle verbunden sind, und schließen Sie den Kabelbaum an. Befestigen Sie die Verkleidung mit den mitgelieferten Schrauben, ohne diese zu fest anzuziehen.

Schaltplan

Die Anleitung enthält spezifische Schaltpläne für die Versionen mit und ohne Heizung, die die Verbindungen zwischen Display, Controller, Motor und Kompressor darstellen.

Garantie

Das Produkt verfügt über eine 1-jährige beschränkte Garantie ab Kaufdatum. Bei Problemen kontaktieren Sie den Support unter [email protected] mit der Bestellnummer und einer Fehlerbeschreibung.
