Installationsanleitung für Dachklimaanlage OutEquip Glacier Pro 12V/110V

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die fachgerechte Installation der OutEquip Glacier Pro 12V/110V Dachklimaanlage. Die Installation muss zwingend durch qualifiziertes Personal mit mechanischen und elektrischen Kenntnissen erfolgen. Vor Beginn der Arbeiten ist die Stromversorgung des Fahrzeugs vollständig zu trennen.

Sicherheitshinweise

• Das Gerät darf nur von qualifiziertem Personal installiert und repariert werden.
• Keine Modifikationen am Produkt vornehmen.
• Nicht in der Nähe von brennbaren Umgebungen verwenden.
• Nicht bei Umgebungstemperaturen unter 40°F (ca. 4°C) betreiben, um Frostbildung zu vermeiden.
• Keine Hochdruckreiniger oder aggressive Reinigungsmittel verwenden.
• Vor der Installation die Stromversorgung des Fahrzeugs trennen.
• Nur Handwerkzeuge oder Werkzeuge mit niedrigem Drehmoment verwenden, um Komponenten nicht zu beschädigen.

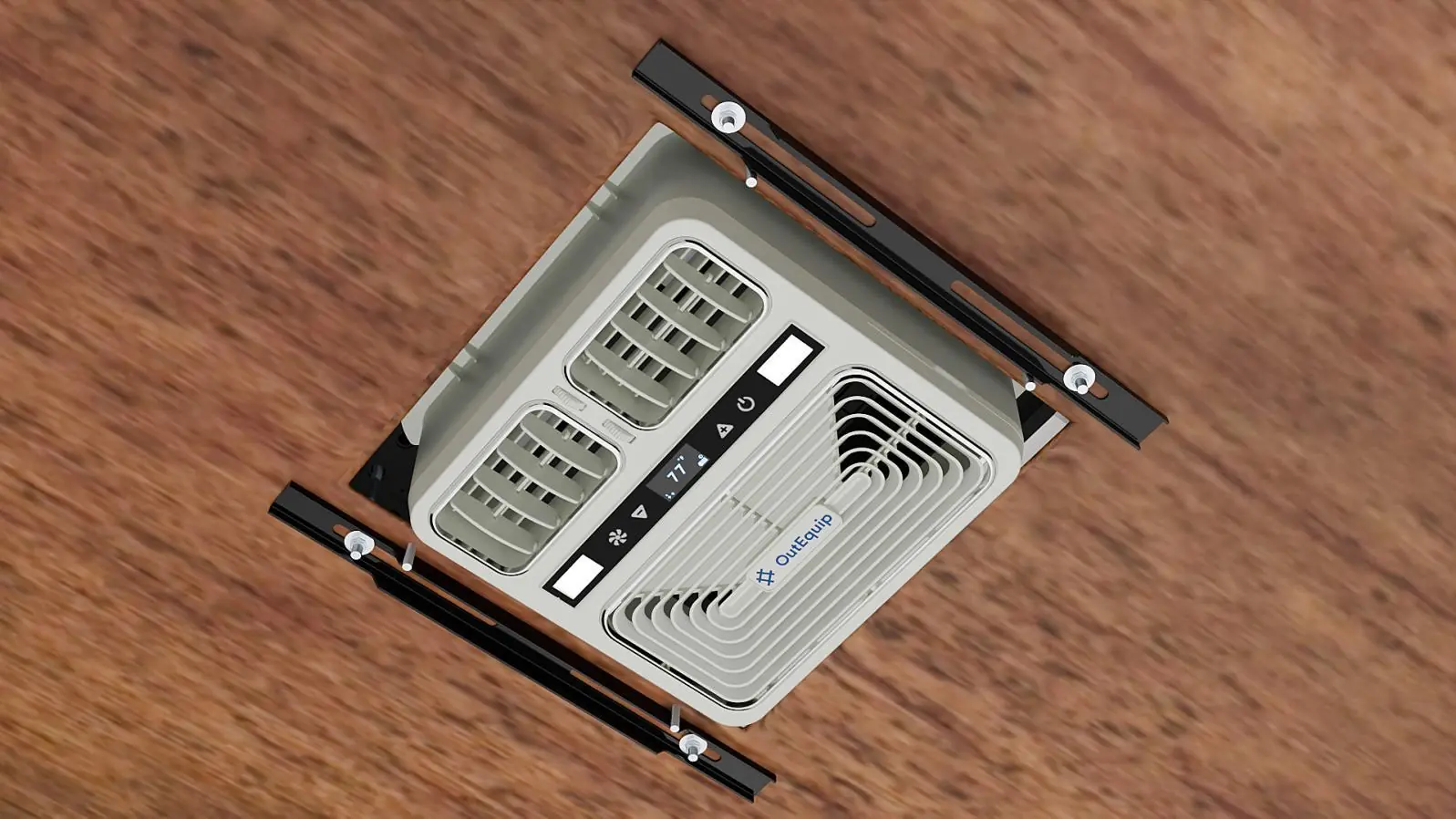

Vorbereitung der Dachöffnung

Die Dachfläche muss flach, eben und stabil genug sein, um das Gewicht der Klimaanlage zu tragen. Es sind zwei Optionen für die Dachöffnung möglich:

• Option 1: Nutzung einer bestehenden 14.1 x 14.1 Zoll Öffnung (erfordert Bohren von Befestigungslöchern).
• Option 2: Erstellung einer 18.1 x 14.1 Zoll Öffnung (empfohlen für einfachere Installation).

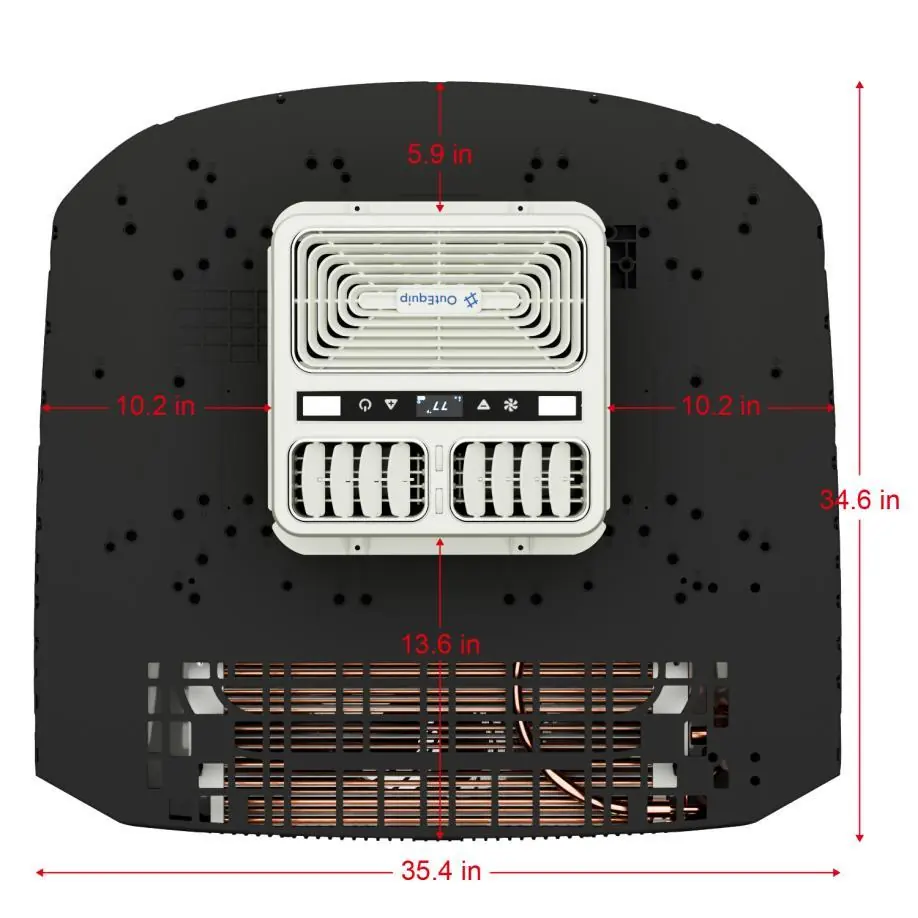

Halten Sie einen Abstand von 2–3 Zoll zu anderen Dachkomponenten wie Solarpaneelen oder Antennen ein.

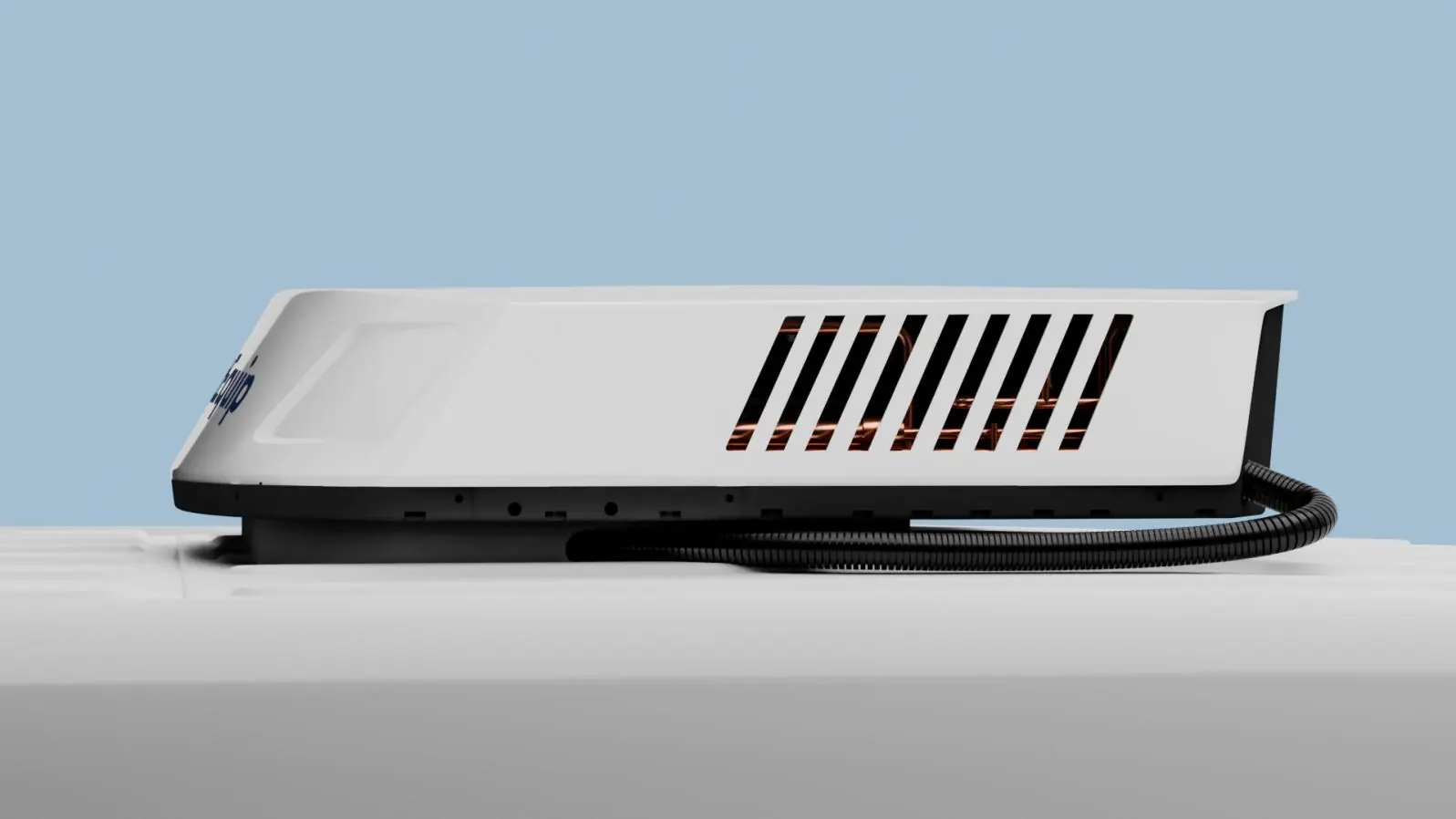

Installation der Dichtung und Abdichtung

Verwenden Sie die mitgelieferte EPDM-Schaumdichtung, um eine wasserdichte Verbindung herzustellen:

1. Reinigen Sie den Bereich um die Dachöffnung.
2. Bringen Sie die Dichtung direkt auf der Dachoberfläche an.
3. Bei gerippten Dächern die Dichtung an die Konturen anpassen.
4. Setzen Sie die Stützsäulen in die vorgesehenen Löcher ein.
5. Tragen Sie UV-beständiges Dichtmittel um die Außenkante auf und lassen Sie es vollständig aushärten.

Positionierung der Außeneinheit

Platzieren Sie die Außeneinheit vorsichtig auf der Dichtung. Achten Sie darauf, dass der Entwässerungsausschnitt des Gehäuses außerhalb der Dichtung bleibt. Die Gewindestangenlöcher (#7, #8) müssen innerhalb des Dichtungsbereichs positioniert sein.

Verlegung des Stromkabels

Es gibt zwei Methoden zur Kabelführung:

• Option 1: Bohren einer separaten Öffnung im Dach und Verwendung einer Kabelverschraubung.
• Option 2: Einschneiden einer kleinen Kerbe in die Dichtung und Führung des Kabels unter der Dichtung in die Hauptöffnung.

Befestigung der Außeneinheit

1. Wählen Sie die passende Länge der M8-Gewindestangen basierend auf der Dachdicke.
2. Setzen Sie die Stangen in die Löcher (#8) ein.
3. Ziehen Sie die Muttern handfest an.
4. Positionieren Sie die Montagehalterungen und sichern Sie diese mit Unterlegscheiben und Anti-Rutsch-Muttern.
5. Ziehen Sie die Muttern mit einem Drehmoment von 4,5–5,6 Nm (3,3–4,2 lb-ft) fest.

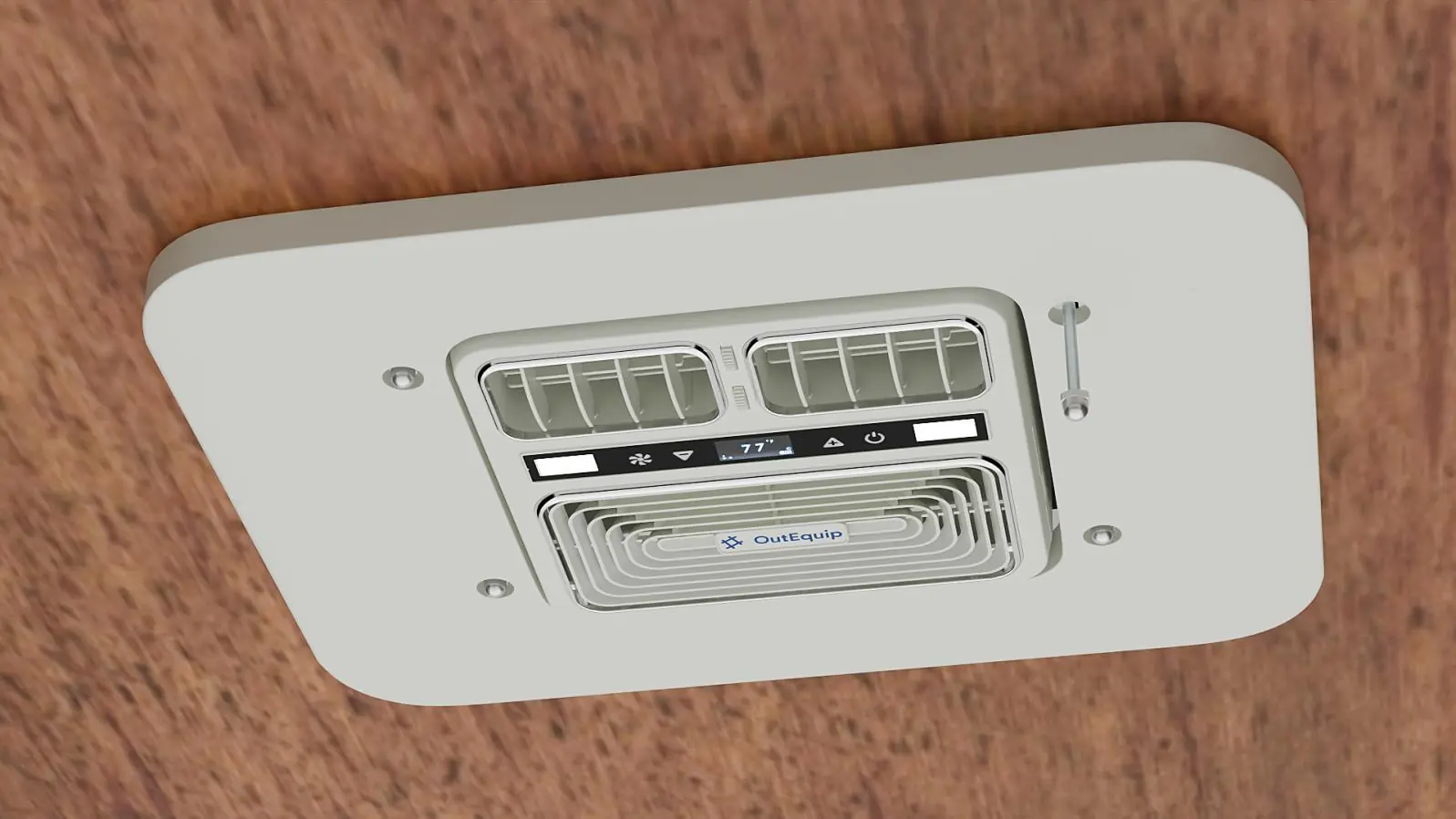

Montage der Innenverkleidung

Setzen Sie die M6-Gewindestangen durch die #6-Löcher, richten Sie die Innenverkleidung aus und ziehen Sie die Muttern gleichmäßig an, bis die Verkleidung bündig an der Decke anliegt. Nicht überdrehen.

Schaltpläne

Die Anleitung enthält spezifische Schaltpläne für den Betrieb mit 110V AC sowie 12V AC-Systemen (mit und ohne Wärmepumpe).

Garantie

Das Gerät verfügt über eine 1-jährige eingeschränkte Garantie ab Kaufdatum. Bei Problemen kontaktieren Sie den Support unter [email protected] mit der Bestellnummer und einer Fehlerbeschreibung.
