Ersatzteilliste für Briggs & Stratton 09801 10000W Stromerzeuger
Detaillierte Ersatzteilliste und Explosionszeichnungen für den Briggs & Stratton 09801 10000W Stromerzeuger. Finden Sie alle Komponenten für Hauptgerät, Bedienfeld, Radsatz und Lichtmaschine zur Wartung und Reparatur.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument ist eine offizielle Ersatzteilliste für den Briggs & Stratton 09801 10000W Stromerzeuger. Es dient dazu, spezifische Komponenten des Geräts zu identifizieren, um Wartungs- oder Reparaturarbeiten durchzuführen. Das Dokument enthält keine Bedienungsanleitung, sondern konzentriert sich ausschließlich auf die Identifikation von Bauteilen mittels Explosionszeichnungen und zugehörigen Teilelisten.
Verwendung der Ersatzteilliste
Um ein Ersatzteil zu finden, gehen Sie wie folgt vor:
- Identifizieren Sie die Baugruppe, zu der das Teil gehört (Hauptgerät, Bedienfeld, Radsatz oder Lichtmaschine).
- Suchen Sie die entsprechende Explosionszeichnung in diesem Dokument.
- Suchen Sie die Nummer des Teils in der Zeichnung.
- Vergleichen Sie diese Nummer mit der 'Item'-Spalte in der zugehörigen Teileliste, um die korrekte 'Part #'-Teilenummer zu erhalten.
Hinweis: Teile, die mit einem Sternchen (*) gekennzeichnet sind, sind Standard-Befestigungselemente und können in der Regel im lokalen Baumarkt erworben werden. Teile, die mit einem Paragraphenzeichen (§) gekennzeichnet sind, müssen direkt beim Motorenhersteller angefragt werden.

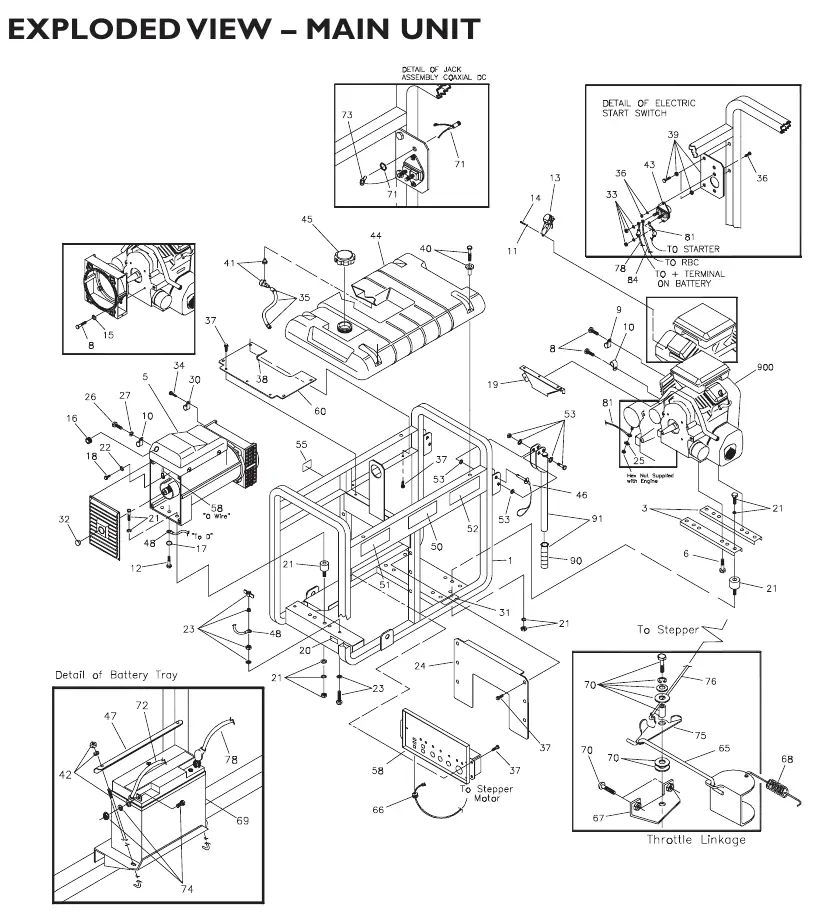

Hauptgerät (Main Unit)
Die Explosionszeichnung des Hauptgeräts umfasst den Rahmen, den Kraftstofftank, die Motoraufhängung und die Batteriehalterung. Die Teileliste ordnet jedem Bauteil eine spezifische Teilenummer zu, die für die Bestellung erforderlich ist.
Bedienfeld (Control Panel)
Dieser Abschnitt detailliert die elektrischen Komponenten des Bedienfelds, einschließlich der Steckdosen (120V, 240V), Schutzschalter, Gleichrichter und der Steuerelektronik. Verwenden Sie diese Liste, um defekte elektrische Komponenten zu identifizieren.

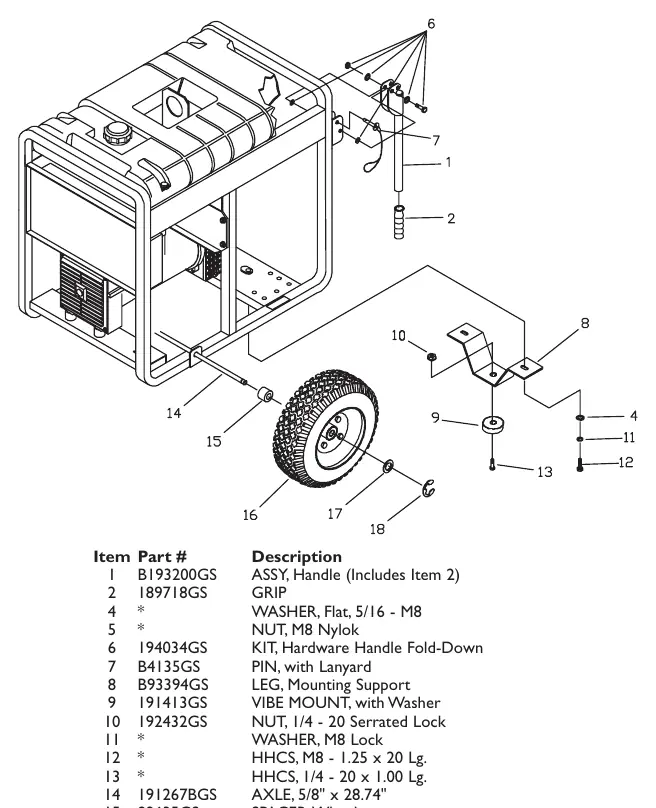

Radsatz (Wheel Kit)
Hier finden Sie die Komponenten für den Transportgriff, die Stützbeine und die Räder. Dies ist hilfreich, wenn Teile des Fahrwerks beschädigt sind oder ersetzt werden müssen.

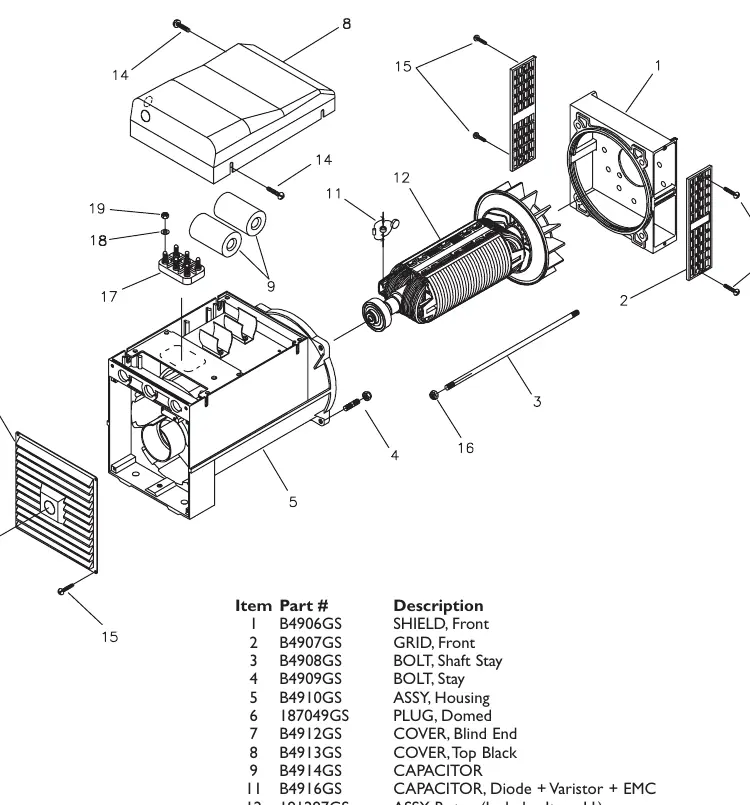

Lichtmaschine (Alternator)
Dieser Bereich zeigt die interne Struktur der Lichtmaschine, einschließlich Rotor, Stator-Gehäuse, Kondensatoren und Abdeckungen. Diese Teile sind kritisch für die Stromerzeugung und sollten nur von qualifiziertem Personal gewartet werden.
Herstellerinformationen
Briggs & Stratton
Praktische Hilfe
Typische Probleme
Teil nicht in der Liste gefunden
Überprüfen Sie die Liste 'Parts Not Illustrated' auf Seite 3, falls das Teil nicht in den Explosionszeichnungen abgebildet ist.
Schrauben oder Muttern fehlen
Suchen Sie in der Teileliste nach einem Sternchen (*). Dies bedeutet, dass es sich um Standard-Befestigungselemente handelt, die im lokalen Baumarkt erhältlich sind.
Motorbezogene Teile nicht gelistet
Teile, die mit einem Paragraphenzeichen (§) gekennzeichnet sind, müssen direkt beim Motorenhersteller angefragt werden.
Vor der Verwendung
- Identifizieren Sie die genaue Modellnummer (09801) Ihres Stromerzeugers.
- Bestimmen Sie die Baugruppe, in der das defekte Teil sitzt.
- Notieren Sie die 'Item'-Nummer aus der Zeichnung.
- Suchen Sie die entsprechende 'Part #'-Teilenummer in der Tabelle.
- Prüfen Sie, ob es sich um ein Standard-Befestigungselement (*) handelt.
Abbildungen und Diagramme
- Die Explosionszeichnungen zeigen die Montageposition der Teile.
- Die Nummern in den Zeichnungen entsprechen den 'Item'-Nummern in der Teileliste.
Modellkompatibilität
- Teile mit einem Sternchen (*) sind Standard-Befestigungselemente.
- § kennzeichnet Teile, die direkt beim Motorenhersteller angefragt werden müssen.
