Dieses Dokument enthält Installationsanweisungen für den nVent Hoffman Operator Adapter (Katalognummer ABS). Der Adapter ist für die Verwendung mit Allen-Bradley Trennschaltern und Leistungsschaltern (Bulletin 1494V, 1494C, 140G und 140U) konzipiert. Er ist für den Einsatz in zweitürigen, bodenmontierten Schaltschränken (mit Ausschnitt am rechten Flansch oder Mittelpfosten) sowie in freistehenden Schaltschränken mit ein bis sechs Türen geeignet.
Installationsschritte


- Adapterplatte montieren: Installieren Sie die Adapterplatte (Teil 1) und die Dichtung (Teil 2) an der Innenseite des Schaltschranks hinter der rechteckigen Öffnung. Sichern Sie diese mit vier Schrauben (Teil 3) und vier Nylon-Unterlegscheiben (Teil 14).
- Handgriff installieren: Montieren Sie den entsprechenden Allen-Bradley-Betätigungsmechanismus und den kleinen Handgriff an der Adapterplatte. Beachten Sie, dass die Kopfschraube und die Sicherungsscheibe, die in das untere Loch des Handgriffs passen, weggelassen werden müssen.
- Gleitarm installieren: Installieren Sie den Gleitarm (Teil 4). Hinweis: Bei Montage am Mittelpfosten müssen 2,5 Zoll (ca. 6,35 cm) vom unteren Ende des Gleitarms abgeschnitten werden. Der Gleitarm muss sich reibungslos auf und ab bewegen lassen.
- Verbindung zum Auslösemechanismus: Befestigen Sie das untere Ende des Gleitarms am versetzten Arm des Betätigungs-Auslösemechanismus. Verwenden Sie zwei Unterlegscheiben (Teil 8), zwei Sicherungsscheiben (Teil 9) und zwei Sechskantmuttern (Teil 10). Ziehen Sie diese erst nach der Justierung fest.
- Türverschluss: Befestigen Sie den Türverschluss (Teil 11) mit den mitgelieferten Schrauben (Teil 12) und Sicherungsscheiben (Teil 13) am Türpfosten.
- Abschluss: Bohren Sie Löcher in die Platte gemäß den Allen-Bradley-Anweisungen, installieren Sie die Platte im Schaltschrank und montieren Sie den Trennschalter.
Justierung des Mechanismus
Der Betätigungs-Auslösemechanismus kann an zwei Stellen justiert werden:
- Rollenhalterung: Prüfen Sie die Einstellung der werkseitig installierten Rollenhalterung. Der Türverschluss sollte beim Schließen der Tür gegen den Riegelteil der Rollenhalterung stoßen. Justieren Sie bei Bedarf nach oben oder unten.
- Gleitarm-Länge: Die Sicherheitsverriegelung im Handgriff sollte kurz vor dem vollständigen Einrasten der Haupttür entriegeln. Wenn die Verriegelung zu früh löst, verlängern Sie den Gleitarm. Wenn sie zu spät löst, verkürzen Sie den Gleitarm.
Praktische Hilfe
Typische Probleme
Justieren Sie die Länge des Gleitarms (Schritt 5B).
Justieren Sie die Position der Rollenhalterung (Schritt 5A), damit der Türverschluss korrekt auf den Riegel trifft.
Überprüfen Sie die korrekte Installation des Schulterkragens (Teil 5) und stellen Sie sicher, dass die Schraube (Teil 6) nicht zu fest angezogen ist.
Vor der Verwendung
- Stellen Sie sicher, dass der Schaltschranktyp (bodenmontiert oder freistehend) kompatibel ist.
- Identifizieren Sie das korrekte Allen-Bradley-Modell (1494V, 1494C, 140G, 140U).
- Prüfen Sie, ob bei Montage am Mittelpfosten der Gleitarm gekürzt werden muss.
- Stellen Sie sicher, dass alle benötigten Teile gemäß der Teileliste vorhanden sind.
Technische Daten in der Praxis
- Drehmoment 65 IN-LBS
- Erforderliches Anzugsdrehmoment für die Hauptbefestigungsschrauben des Adapters und Gleitarms.
- Drehmoment 29 IN-LBS
- Erforderliches Anzugsdrehmoment für die Schrauben des Türverschlusses.
Abbildungen und Diagramme

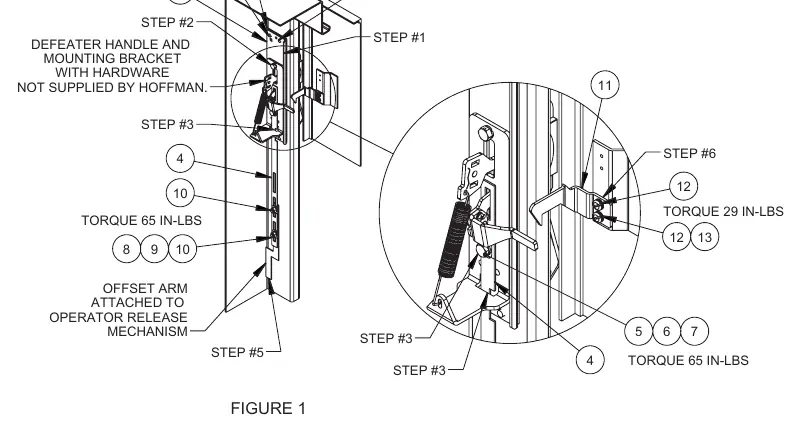

- Abbildung 1: Installationsübersicht für 1494V und 140G Variable Depth.

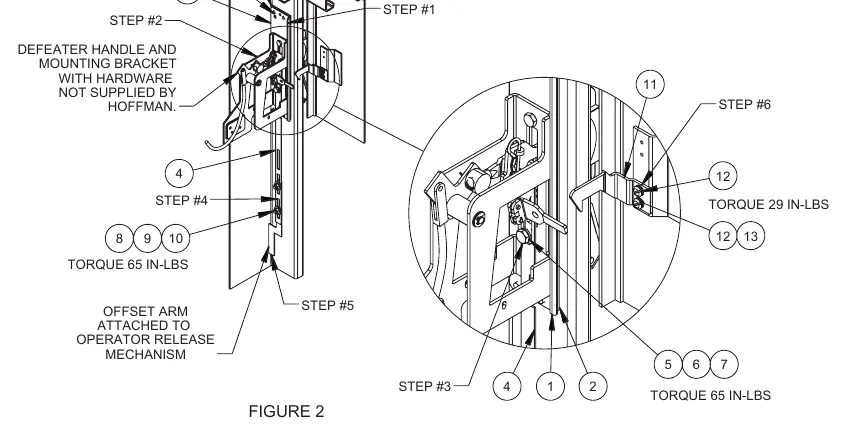

- Abbildung 2: Installationsübersicht für 1494C, 140G und 140U Cable Control.
Modellkompatibilität
- Nur für die Verwendung mit den spezifizierten Allen-Bradley Bulletin 1494V, 1494C, 140G und 140U Mechanismen.
- Bei Montage an Schaltschränken mit Mittelpfosten ist eine Modifikation (Kürzen) des Gleitarms erforderlich.
