nVent 12PSF Push-In-Rohrschelle mit Schussbolzenhalterung
Schnelle Anleitung für die nVent 12PSF Push-In-Rohrschelle mit Schussbolzenhalterung. Erfahren Sie mehr über die Installation, Kompatibilität mit Bolzensetzgeräten und technische Spezifikationen für die Montage an Beton oder Stahl.
Inhaltsverzeichnis

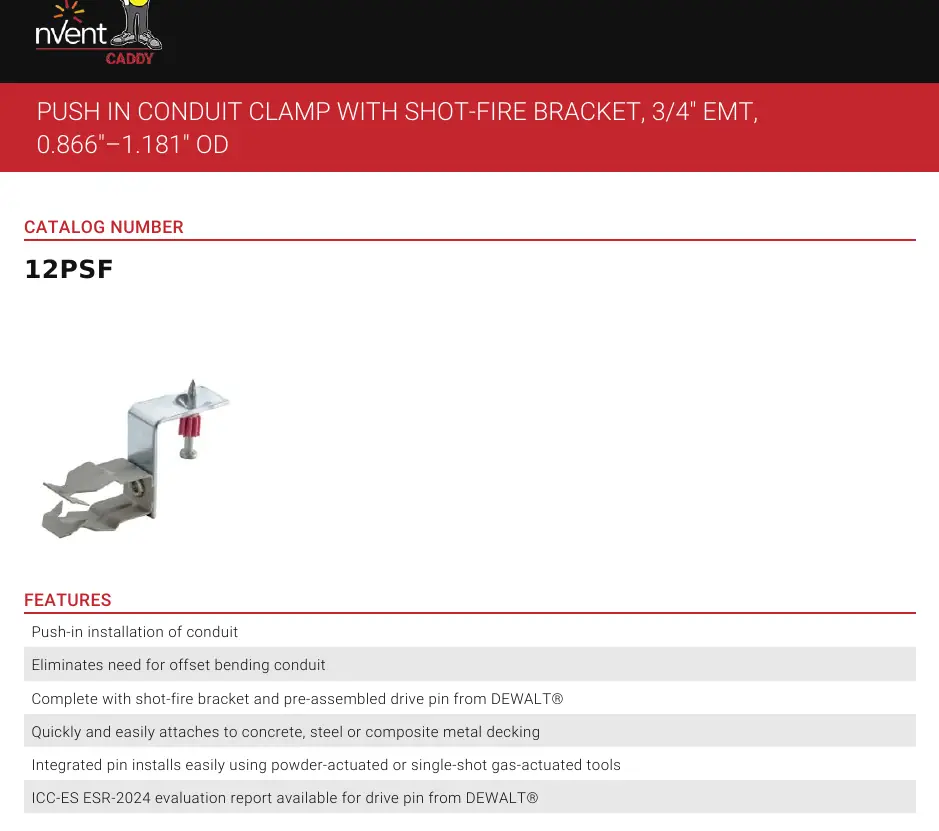

Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die nVent 12PSF ist eine Push-In-Rohrschelle mit integrierter Schussbolzenhalterung, die speziell für die schnelle Befestigung von 3/4" EMT-Rohren an Beton, Stahl oder Verbundmetalldecken entwickelt wurde. Das Produkt wird mit einem vormontierten Bolzen geliefert, was die Installation vereinfacht und das Biegen von Rohren (Offset-Biegen) überflüssig macht.
Produktbeschreibung
Die Rohrschelle zeichnet sich durch folgende Merkmale aus:
- Push-In-Installation für schnelle Montage.
- Integrierte Schussbolzenhalterung mit vormontiertem Bolzen von DEWALT.
- Geeignet für die Befestigung an Beton, Stahl oder Verbundmetalldecken.
- Kompatibel mit pulverkraftbetriebenen oder gasbetriebenen Bolzensetzgeräten.
Technische Daten
Die Spezifikationen der 12PSF Rohrschelle:
- Material: Stahl / Federstahl
- Oberfläche: Galvanisch verzinkt / nVent CADDY Armour
- EMT-Rohrgröße: 3/4 Zoll
- Außendurchmesser (OD): 0,866" – 1,181"
- Statische Last: 15 lb (ca. 6,8 kg)
Installation und Kompatibilität
Die Installation erfolgt mittels Bolzensetzgeräten. Das Produkt ist mit einer Vielzahl von Geräten kompatibel, darunter:
- Powers: C4CZ
- Simpson: GCN-MEPKT
- SPIT: P1000, P200, P2201, P3500 / PA3500, P35s, P45, P60, P7201, Sniper
- Ramset: 721, Cobra, D45 / D60 / D60L, M70, SA270, T3SS, TS750P, TS60P, Viper
- Hilti: DX35, DX350 / DX351 / DX36M, DX100 / DX200, DX460, DXA40, DXA41, DXE72 / DX400
- Würth: Diva-1, BST-1, BST-2
Die angegebene statische Last basiert auf einer Einbindetiefe von 1 Zoll (25,4 mm) in Leichtbeton mit 3.000 psi (20,68 MPa). Bei abweichenden Materialien oder Einbindetiefen konsultieren Sie bitte die technischen Ressourcen von DEWALT unter anchors.dewalt.com.
Sicherheitshinweise
nVent-Produkte müssen gemäß den beiliegenden Anweisungen und Schulungsmaterialien installiert und verwendet werden. Eine unsachgemäße Installation, Missbrauch oder Nichtbeachtung der Anweisungen kann zu Produktfehlfunktionen, Sachschäden, schweren Verletzungen oder zum Tod führen und zum Erlöschen der Garantie führen.
Offizielle Quellen aus der Anleitung
Praktische Hilfe
Typische Probleme
Unsachgemäße Installation
Stellen Sie sicher, dass die Anweisungen genau befolgt werden, um Produktversagen oder Verletzungen zu vermeiden.
Unbekannte Kompatibilität der Bolzensetzgeräte
Prüfen Sie die Liste der kompatiblen Geräte (z.B. Hilti DX-Serie, Ramset Cobra) im Abschnitt 'Additional Product Details' der Anleitung.
Vor der Verwendung
- Prüfen Sie, ob der Untergrund (Beton, Stahl) für die Bolzenmontage geeignet ist.
- Stellen Sie sicher, dass das verwendete Bolzensetzgerät in der Kompatibilitätsliste aufgeführt ist.
- Überprüfen Sie den Außendurchmesser des EMT-Rohrs (0,866" – 1,181").
- Stellen Sie sicher, dass die Einbindetiefe den Anforderungen für die statische Last entspricht.
Technische Daten in der Praxis
- Statische Last
- Maximale Belastbarkeit von 15 lb (ca. 6,8 kg) bei 1 Zoll Einbindetiefe in Leichtbeton.
- EMT-Rohrgröße
- Geeignet für 3/4 Zoll EMT-Rohre.
Abbildungen und Diagramme
- Das Diagramm zeigt die Abmessungen (W, H, A) und den Außendurchmesser (OD) des Rohrs in der Schelle.
- Der Pfeil F zeigt die Richtung der statischen Last.
Modellkompatibilität
- Verwendet Powers Fasteners, Inc. Teilnummer 50032.
- Die statische Last basiert auf 3.000 psi Leichtbeton.
