Bedienungsanleitung für Netvox R718NL1 Wireless Light Sensor and 1-Phase Current Meter

Schnellstartanleitung für den Netvox R718NL1: Installation des Stromwandlers, Konfiguration der LoRaWAN-Berichtsparameter, Batteriewartung und Fehlerbehebung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Zur Stelle im Text springen

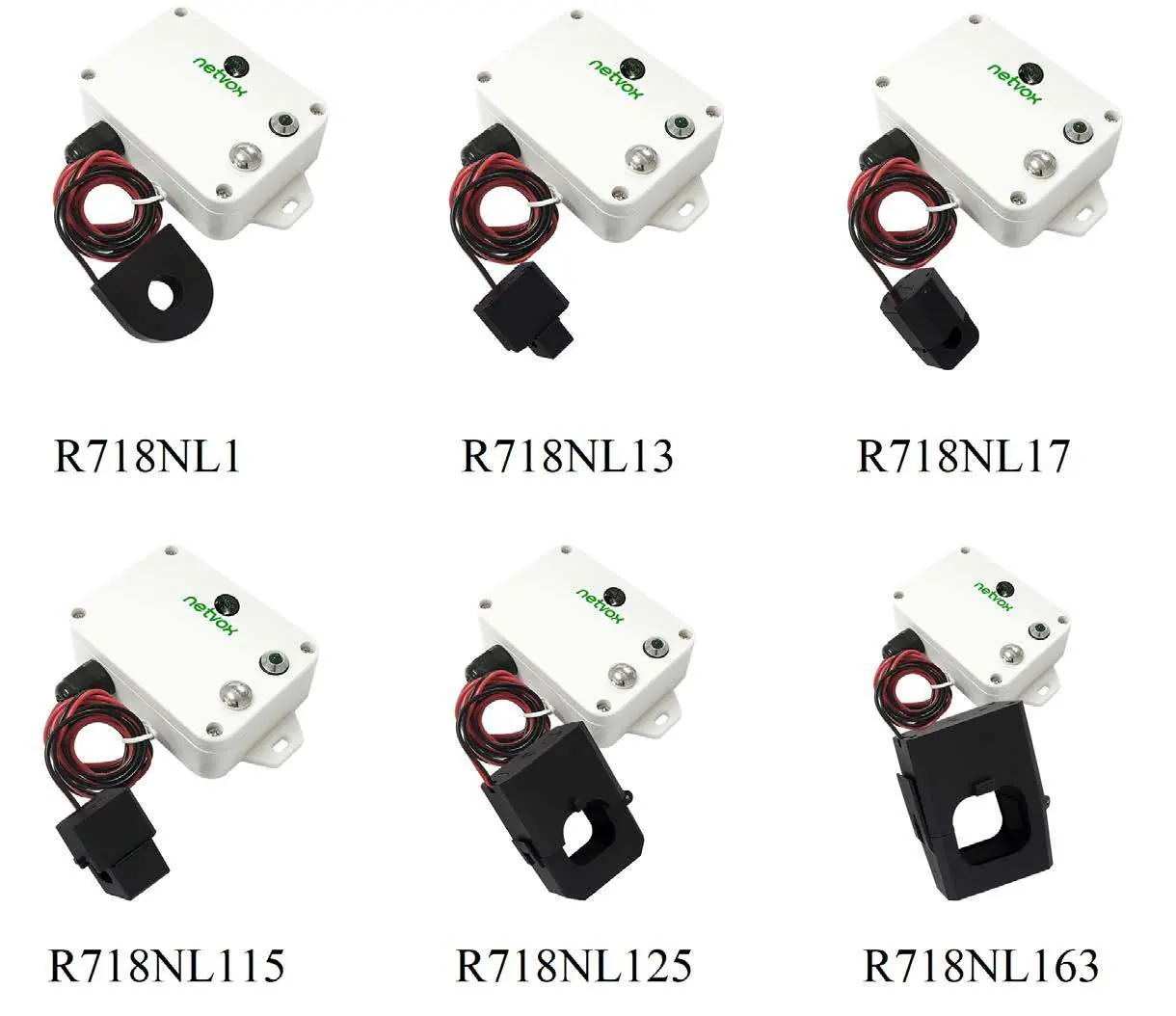

Zusätzliches Montagefoto von Seite 4 Seite 4 Detailansicht der Markierung K->L auf dem Stromwandler. Seite 9 Falsche Installationsmethode: Neutral- und Phasenleiter zusammen im Wandler. Seite 9 Schematische Darstellung der korrekten Installation des Stromwandlers am stromführenden Leiter. Seite 11

Wichtige Informationen aus der Anleitung

Der Netvox R718NL1 ist ein drahtloser Lichtsensor und einphasiger Strommesser, der auf dem LoRaWAN-Protokoll basiert. Dieses Dokument enthält Anweisungen zur Installation, Konfiguration der Datenberichte und Wartung der Batterie. Stellen Sie sicher, dass der Stromwandler (CT) korrekt installiert ist, um genaue Messwerte zu erhalten.

Installation

Das Gerät verfügt über einen eingebauten Magneten zur Befestigung an Eisenoberflächen oder kann mit Schrauben an der Wand montiert werden. Installieren Sie das Gerät nicht in metallisch abgeschirmten Boxen, um die Funkübertragung nicht zu beeinträchtigen.

Zusätzliches Montagefoto von Seite 4
Zusätzliches Montagefoto von Seite 4

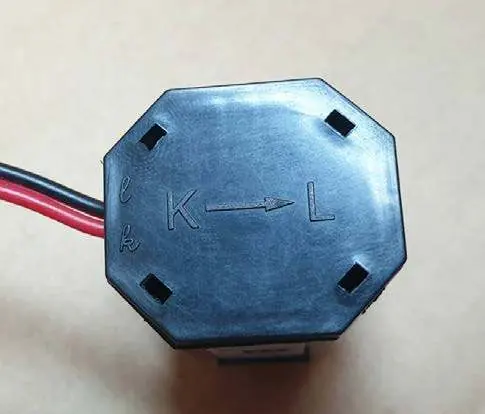

Detailansicht der Markierung K->L auf dem Stromwandler.
Detailansicht der Markierung K->L auf dem Stromwandler.
Falsche Installationsmethode: Neutral- und Phasenleiter zusammen im Wandler.
Falsche Installationsmethode: Neutral- und Phasenleiter zusammen im Wandler.

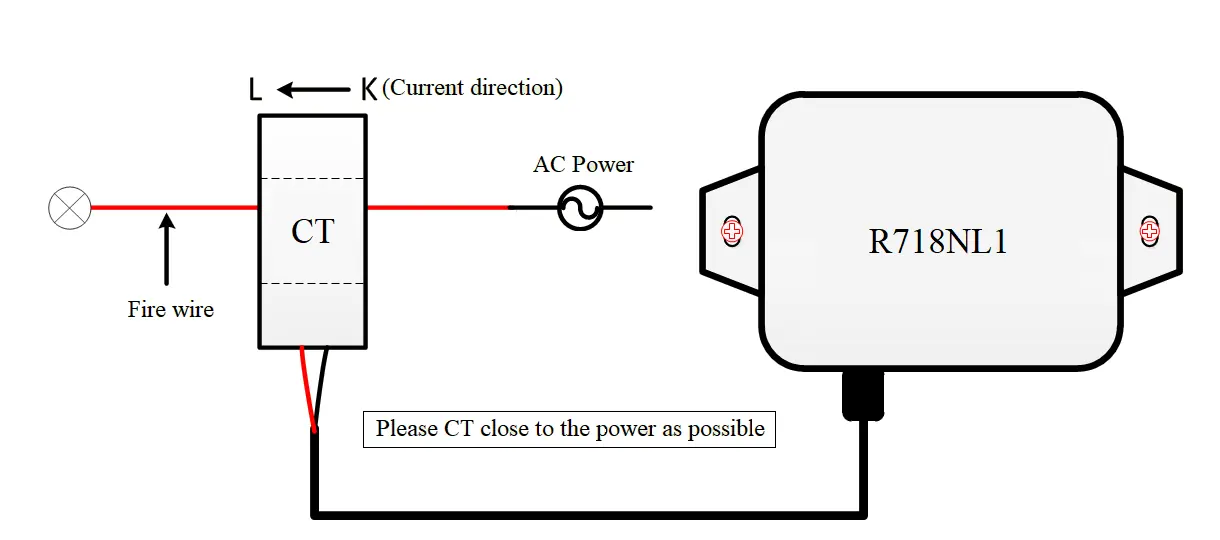

Schematische Darstellung der korrekten Installation des Stromwandlers am stromführenden Leiter.
Schematische Darstellung der korrekten Installation des Stromwandlers am stromführenden Leiter.

Schritte zur Installation des Stromwandlers:

  • Öffnen Sie den geteilten Stromwandler.
  • Führen Sie nur den stromführenden Leiter (Live Wire) durch den Wandler.
  • Achten Sie auf die Markierung L←K am Boden des CT, die die Stromrichtung angibt.
  • Trennen Sie den stromführenden Leiter vom Neutralleiter; wenn beide zusammen durch den Wandler geführt werden, heben sie sich gegenseitig auf und das Messergebnis ist 0.

Betrieb und Konfiguration

Das Gerät wird mit zwei ER14505 3,6V Lithium-Batterien betrieben. Die Konfiguration der Parameter (Min/Max-Intervall, Schwellenwerte für Strom- und Lichtänderungen) erfolgt über Drittanbieter-Softwareplattformen.

Tastenfunktionen:

  • Einschalten: Funktionstaste 3 Sekunden gedrückt halten, bis die grüne LED einmal blinkt.
  • Ausschalten/Werkseinstellungen: Funktionstaste 5 Sekunden gedrückt halten, bis die LED 20-mal blinkt.
  • Manuelle Messung: Einmaliges Drücken der Taste löst eine sofortige Probenahme und einen Bericht nach ca. 15 Sekunden aus.

Wartung der Batterie

Bei längerer Lagerung können Li-SOCl2-Batterien eine Passivierungsschicht bilden, die zu Spannungsverzögerungen führt. Wenn die Spannung unter 3,3V fällt, muss die Batterie aktiviert werden, indem sie für 6-8 Minuten parallel an einen 68-Ohm-Widerstand angeschlossen wird.

Sicherheitshinweise

  • Halten Sie das Gerät trocken, um Korrosion an elektronischen Bauteilen zu vermeiden.
  • Vermeiden Sie Umgebungen mit starken Magnetfeldern, da diese die Messgenauigkeit beeinträchtigen.
  • Verwenden Sie keine starken Chemikalien oder Reinigungsmittel zur Reinigung des Gehäuses.
  • Setzen Sie das Gerät keinen extremen Temperaturen aus, um Batteriedefekte oder Gehäuseverformungen zu vermeiden.

Herstellerinformationen

Netvox Technology Co., Ltd.

Markenprofil
Herstellerwebsite https://www.netvox.com Support https://www.netvox.com/download Herstellerhandbücher https://www.netvox.com/download

Praktische Hilfe

Typische Probleme

Gerät meldet 0A Strom

Stellen Sie sicher, dass nur der stromführende Leiter durch den CT geführt wird. Wenn Neutral- und Phasenleiter zusammen durch den CT geführt werden, heben sie sich auf.

Gerät verbindet sich nicht mit dem Netzwerk

Überprüfen Sie die Geräteverifizierungsinformationen am Gateway oder wenden Sie sich an Ihren Plattform-Serveranbieter.

Batteriespannung zu niedrig

Prüfen Sie, ob eine Passivierung vorliegt (Spannung < 3,3V). Falls ja, aktivieren Sie die Batterie mit einem 68-Ohm-Widerstand für 6-8 Minuten.

Vor der Verwendung

  • Überprüfen Sie das Gehäuse auf Verformungen.
  • Stellen Sie sicher, dass die Last innerhalb des Messbereichs des gewählten CT-Modells liegt.
  • Entfernen Sie die Batterien bei Nichtgebrauch, um Energie zu sparen.
  • Verwenden Sie einen geeigneten Schraubendreher (empfohlenes Drehmoment 4kgf), um die Wasserdichtigkeit nach dem Batteriewechsel zu gewährleisten.

Technische Daten in der Praxis

Min Interval
Zeitintervall für die Datenberichterstattung bei Änderungen über dem Schwellenwert (min. 30s).
Max Interval
Zeitintervall für die regelmäßige Datenberichterstattung, unabhängig von Änderungen.
IP-Schutzklasse
Hauptgehäuse IP53 (sprühwassergeschützt), Sensor IP30 (nicht wasserdicht).

Abbildungen und Diagramme

  • Die Pfeilmarkierung K→L am Stromwandler zeigt die korrekte Stromflussrichtung an.
  • Der Stromwandler sollte so nah wie möglich an der Stromquelle platziert werden.

Modellkompatibilität

  • Kompatibel mit LoRaWAN Class A Geräten.
  • Unterstützte Plattformen: Actility/ThingPark, TTN, MyDevices/Cayenne.
