Karosserie-Kit MadJax 05-268-BK01 APEX
Erfahren Sie alles über das MadJax APEX Karosserie-Kit für E-Z-GO RXV Golfwagen. Dieser Leitfaden enthält Informationen zu Komponenten, Hardware-Inhalten und Kompatibilität.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Übersicht für das MadJax APEX Karosserie-Kit, das speziell für E-Z-GO RXV Golfwagen (Modelljahr 2008 und neuer) entwickelt wurde. Das Kit umfasst eine Frontverkleidung mit durchgehendem LED-Tagfahrlicht (DRL) und schwarzem Kühlergrill, eine Heckkarosserie mit Bagwell sowie ein vollständiges LED-Licht-Kit inklusive Rückfahrscheinwerfern. Die Installation erfolgt modular.

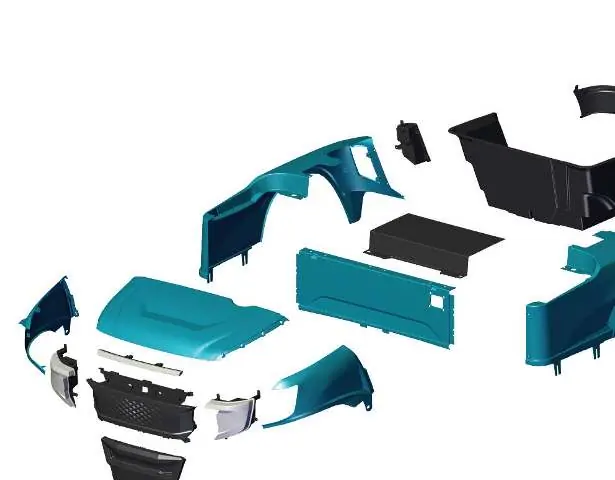

Komponenten des Karosserie-Kits
Das Kit besteht aus mehreren hochwertigen, spritzgegossenen Polypropylen-Teilen. Zu den Hauptkomponenten gehören:
- Frontverkleidung (Center Hood, Fender, Grills)
- Heckkarosserie (Front Panel, Side Panels, Bagwell, Bumper, Access Panel)
- Beleuchtungssystem (Scheinwerfer, Rückleuchten, DRL, Kabelbaum, Relais)
Hardware-Kit
Für die Montage ist das mitgelieferte Hardware-Kit erforderlich. Es enthält:
- 42x M5 Clip-Muttern
- 42x M5 x 15 Flachkopf-Torxschrauben
- 25x M4 x 12 Torx-Schrauben
- 4x Clips
- 4x T-Lock-Verbinder
Kompatibilität und Merkmale
Das APEX Karosserie-Kit ist kompatibel mit den MadJax Genesis-Serien sowie den GTW Mach-Serien Rücksitz-Kits. Die Karosserie ist in verschiedenen Farben erhältlich, entweder als durchgefärbte Variante (Mold-in) oder mit Lackierung.
Praktische Hilfe
Typische Probleme
Die letzten vier Stellen der Teilenummer korrelieren mit der spezifischen Farbe. Nutzen Sie den Farbreferenzleitfaden, um die korrekte Farbe zu identifizieren.
Vor der Verwendung
- Stellen Sie sicher, dass Ihr Fahrzeug ein E-Z-GO RXV (Modelljahr 2008 oder neuer) ist.
- Überprüfen Sie den Lieferumfang anhand der Teileliste auf Vollständigkeit.
- Stellen Sie sicher, dass das benötigte Werkzeug für Torx-Schrauben vorhanden ist.
- Prüfen Sie, ob das vorhandene Rücksitz-Kit mit der APEX-Serie kompatibel ist (Genesis oder GTW Mach).
